Range Rover 3. Перепускной клапан (задняя подвеска)





Не выпускайте воздух из системы пневматической подвески до тех пор, пока не будет поднят автомобиль.

При отсоединении штуцера типа Voss от любого элемента пневматической подвески не следует его снимать с отсоединяемого воздушного шланга. Не снимайте штуцер с воздушного шланга. При демонтаже штуцера с шланга велика вероятность появления на нем царапин, что может в дальнейшем привести к возникновению утечки воздуха из системы.



Демонтаж


1. Поднимите заднюю часть автомобиля и установите подпорку.

2. Выпустите воздух из контура задней пневмоподвески.

ЗАДНЯЯ ПОДВЕСКА, РЕГУЛИРОВКИ, Пневматическая подвеска -выпуск воздуха и заполнение системы воздухом.

3. Снимите подкрылок задней правой колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок задней колесной арки.

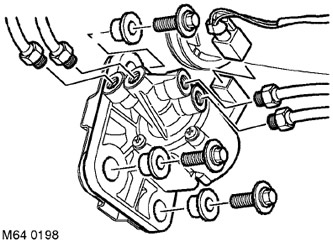

4. Отсоедините от перепускного клапана 4 шланга, предварительно отметив их расположение.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы пневмоподвески убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты системы от попадания грязи.

5. Отсоедините от перепускного клапана многоконтактный электрический разъем.

6. Отверните 3 болта крепления перепускного клапана к кузову.

7. Снимите перепускной клапан.



Сборка


1. В случае установки нового перепускного клапана, снимите с него штуцеры воздушных шлангов.

2. Установите перепускной клапан и заверните болты с моментом 8 Н·м (6 фунт·фут).

3. Подсоедините многоконтактный электрический разъем к перепускному клапану.

4. Подсоедините к перепускному клапану шланги и затяните их соединения с моментом 3,5 Н·м (2,6 фунт·фут).

ВНИМАНИЕ: Очистите места подсоединения воздушных шлангов.

5. Установите на место подкрылок задней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок задней колесной арки.

6. Доведите давление в системе пневмоподвески до номинального значения.

ЗАДНЯЯ ПОДВЕСКА, РЕГУЛИРОВКИ, Пневматическая подвеска -выпуск воздуха и заполнение системы воздухом.

7. Уберите подпорки и опустите автомобиль.
