Range Rover 3. Втулки заднего подрамника (задняя подвеска)

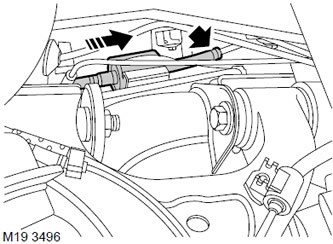

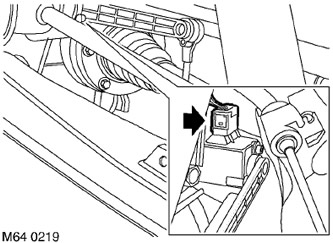

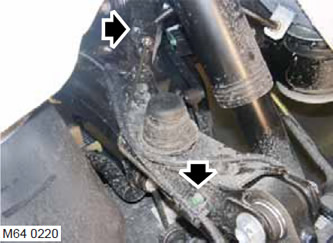

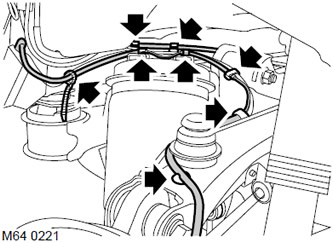

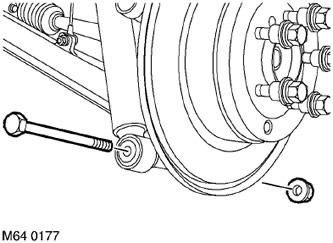

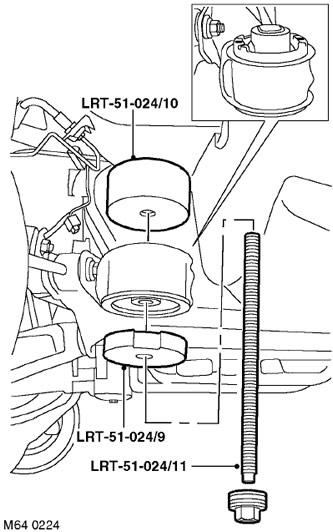

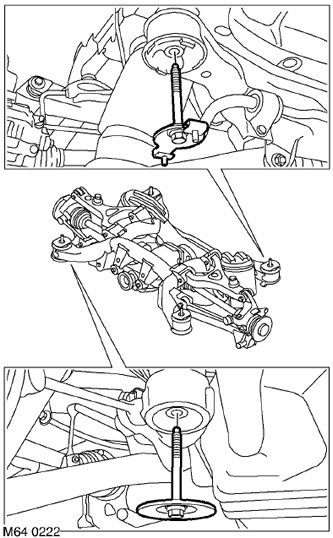

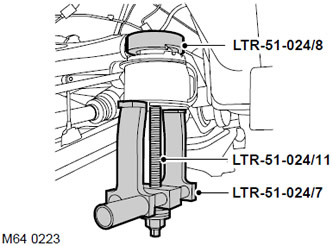

Втулки должны заменяться попарно - спереди слева и справа, или сзади слева и справа (а не по одной или по диагонали). Демонтаж1. Установите автомобиль на подъемник. 2. Поднимите заднюю часть автомобиля. ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки. 3. Снимите задние колеса. 4. Выпустите воздух из системы пневмоподвески. ЗАДНЯЯ ПОДВЕСКА, РЕГУЛИРОВКИ, Пневматическая подвеска -выпуск воздуха и заполнение системы воздухом. 5. Снимите задний карданный вал. ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний. 6. Отсоедините многоконтактные электрические разъемы задних датчиков высоты положения кузова. 7. Отврените винты типа Allen, с помощью которых хомуты тормозных шлангов крепятся к верхним рычагам подвески. 8. Освободите хомуты крепления электропроводки датчиков скорости вращения колес и датчиков износа тормозных колодок к верхним рычагам подвески и кузову. 9. Освободите хомуты крепления шлангов системы пневматической подвески к кузову. 10. Установите домкрат в качестве опоры под нижний рычаг подвески. ВНИМАНИЕ: Не оставляйте нижний рычаг подвески, подвешенным на пневматическом упругом элементе. 11. Отверните болты крепления амортизаторов к нижним рычагам. 12. Снимите с резиновых опор топливный подогреватель охлаждающей жидкости и топливный насос. 13. Установите домкрат в качестве опоры под задний подрамник. 14. Отверните 2 болта крепления подрамника, которые расположены по диагонали с противоположных сторон. Снимите тарельчатую шайбу и кронштейн крепления выпускной трубы. Наденьте тарельчатую шайбу и кронштейн крепления выпускной трубы на опорные болты. Воспользуйтесь опорными болтами в качестве подпорок для подрамника. 15. От руки наверните болты на подрамник. Заверните болты на глубину не менее 16 мм. 16. Отверните 2 оставшихся болта крепления подрамника. 17. Опустите подрамник, чтобы обеспечить доступ к втулкам. 18. Снимите с опор кольца с прорезями. 19. Пометьте расположение втулки на подрамнике. Для этого нанесите краской метку на подрамник. 20. Соберите приспособление LRT-51-024/7. 21. Установите съемник LRT-51-024/8 на втулку, а приспособление LRT-51-024/7 - на подрамник. Заверните винт LRT-51-024/11 в приспособление LRT- 51-024/8, выровняйте инструмент и снимите втулку. Сборка1. Очистите от грязи втулку и ее посадочную поверхность. 2. Нанесите смазку для резины на новую втулку и ее посадочное отверстие. 3. Установите на подрамник приспособление LRT-51-024/10 , которое предназначено для монтажа втулок. 4. Наденьте приспособление LRT-51-024/9 на шпильку LRT-51-024/11 и наденьте поверх новую втулку. 5. Заверните шпильку LRT-51-024/11 в приспособление LRT-51-024/10. 6. Разверните втулку таким образом, чтобы ее установочная метка совпала с меткой, нанесенной краской на подрамнике. 7. Установите втулку и демонтируйте инструмент. 8. Повторите процедуру для втулки, расположенной по диагонали с противоположной стороны подрамника. 9. Поднимите подрамник к кузову и отверните опорные болты. Просуньте болты через втулки, расположенные с противоположных сторон, и наверните их от руки. 10. Опустите подрамник. 11. Демонтируйте и замените оставшиеся втулки. 12. Установите два кольца с прорезями на соответствующие втулки. Поднимите подрамник кузова так, чтобы остался небольшой зазор для установки остальных колец. 13. Установите тарельчатую шайбу и кронштейн выпускной трубы, заверните два болта, не затягивая их пока окончательно. 14. Выверните опорные болты из подрамника и снимите тарельчатую шайбу и кронштейн выпускной трубы. 15. Закрепите тарельчатую шайбу и кронштейн выпускной трубы с помощью оставшихся болтов крепления подрамника. Установите кольца на втулки и приверните болты к подрамнику. 16. Установите подрамник на штыри. 17. Затяните болты крепления подрамника с моментом 165 Н·м (122 фунт·фут). До затяжки болтов убедитесь, что кольца с прорезями замнимают правильное положение относительно втулок. 18. Установите топливный насос на опоры. 19. Заверните болты крепления амортизаторов к нижним рычагам. Не затягивайте пока болты окончательно. 20. Зафиксируйте шланги системы пневматической подвески на кузове. ВНИМАНИЕ: Убедитесь, что расположение установочных меток шлангов совпадает с расположением хомутов. 21. Зафиксируйте электропроводку датчиков скорости вращения колес и датчиков износа тормозных колодок. 22. Установите на место тормозные шланги и зафиксируйте их хомуты. 23. Подсоедините многоконтактные разъемы датчиков высоты положения кузова. 24. Установите задний карданный вал. ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний. 25. Доведите давление в системе пневмоподвески до номинального значения. 26. Установите на место задние колеса и затяните гайки с моментом 140 Н·м (103 фунт·фут). 27. Затяните болты крепления амортизаторов к нижним рычагам с моментом 110 Н·м (81 фунт·фут).
