Range Rover 3. Узел нижнего рычага (задняя подвеска)
Не выпускайте воздух из системы пневматической подвески до тех пор, пока не будет поднят автомобиль.
Демонтаж
1. Поднимите заднюю часть автомобиля и установите подпорку.
ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки.

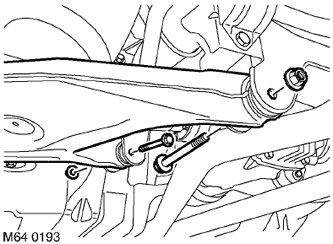

2. Снимите стойку стабилизатора поперечной устойчивости.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Стойки стабилизатора поперчной устойчивости.

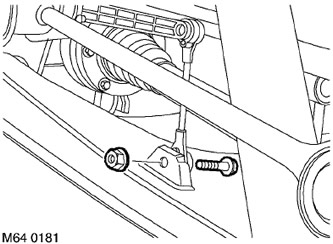

3. Отверните гайку и болт крепления тяги датчика высоты положения кузова к нижнему рычагу подвески.
4. Установите домкрат в качестве опоры под нижний рычаг подвески.
5. Выпустите воздух из контура задней пневмоподвески.
ЗАДНЯЯ ПОДВЕСКА, РЕГУЛИРОВКИ, Пневматическая подвеска -выпуск воздуха и заполнение системы воздухом.

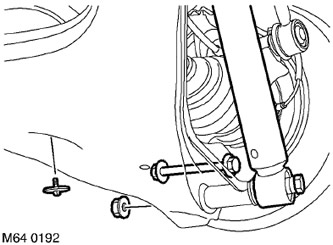

6. Отверните болт крепления амортизатора к нижнему рычагу.
7. Отсоедините амортизатор от нижнего рычага.
8. Отверните винт крепления пневмоэлемента к нижнему рычагу.
9. Отверните и выбросьте гайку и болт, с помощью которых нижний рычаг подвески крепится к ступице.
10. Отверните 2 болта крепления нижнего рычага к подрамнику.
11. Высвободите установочный буртик пневмоэлемента из нижнего рычага.
ВНИМАНИЕ: Не деформируйте пневмоэлемент - не растягивайте его и не сжимайте.
12. Отверните 2 болта крепления нижнего рычага к подрамнику. Выбросьте болты.
13. Снимите нижний рычаг.
Сборка
1. Очистите сопрягаемые поверхности нижнего рычага и подрамника.
2. Установите нижний рычаг и заверните новые болты, не затягивая их пока окончательно.
3. Поднимите нижний рычаг и вставьте в него установочный буртик пневмоэлемента.
4. Очистите сопрягаемые поверхности нижнего рычага и ступицы.
5. Совместите ступицу с нижним рычагом и установите новые гайку и болт, затянув их с моментом 250 Н·м (184 фунт·фут).
6. Заверните винт крепления пневмоэлемента к нижнему рычагу с моментом 7 Н·м (5 фунт·фут).
7. Совместите амортизатор с нижним рычагом, установите болт крепления и заверните его с моментом 110 Н·м (81 фун·тфут).
8. Затяните болт крепления нижнего рычага к подрамнику с моментом 165 Н·м (121 фунт·фут).
9. Доведите давление в системе пневмоподвески до номинального значения.
ЗАДНЯЯ ПОДВЕСКА, РЕГУЛИРОВКИ, Пневматическая подвеска -выпуск воздуха и заполнение системы воздухом.
10. Подведите тягу датчика высоты положения кузова к нижнему рычагу и затяните гайку и болт с моментом 19 Н·м (14 фунт·фут).
11. Установите стойку стабилизатора поперечной устойчивости.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Стойки стабилизатора поперчной устойчивости.
12. Уберите подпорки и опустите автомобиль.
