Range Rover 3. Шаровой шарнир рулевой тяги







Демонтаж


1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки.

2. Снимите переднее колесо.






3. Ослабьте контргайку, фиксирующую наконечник на конце рулевой тяги.

4. Снимите гайку шарового пальца и выбросьте ее.

5. Наверните гайку М14 на конец шарового пальца вровень с торцом резьбовой части пальца.

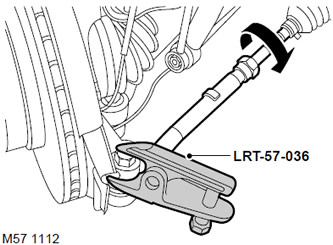

6. С помощью приспособления LRT-57-036 отделите шаровой палец от поворотного кулака. Снимите гайку М14 и выньте шаровой палец из поворотного кулака.

7. Снимите наконечник рулевой тяги, запомнив число оборотов по резьбе, чтобы не ошибиться при сборке.

8. Снимите и выбросьте стопорное кольцо.



Сборка

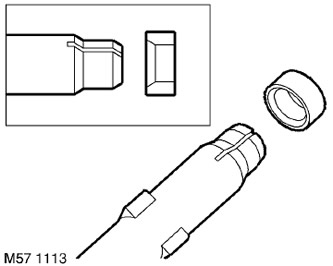

1. Наденьте стопорное кольцо, так чтобы его внутренняя коническая поверхность была обращена к концу рулевой тяги.

2. Наверните наконечник рулевой тяги на тягу, повернув его на число оборотов, зафиксированное при снятии.

3. Очистите от грязи конические поверхности шарового пальца и гнезда поворотного кулака.

4. Соедините пальцы шаровых шарниров с поворотными кулаками, установите новые гайки и затяните их с моментом 80 Н·м.

5. Установите на место колесо и затяните гайки с моментом 140 Н·м.

6. Уберите подпорки и опустите автомобиль.

7. Проверьте и при необходимости отрегулируйте углы установки передних колес.
