Range Rover 3. Рулевая колонка в сборе
Демонтаж
1. Для облегчения доступа сдвиньте сиденье водителя в крайнее заднее положение.
2. Снимите нижний щит панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит панели управления - сторона водителя.
3. Поднимите капот и с помощью служебных фиксаторов закрепите его в вертикальном положении.
4. Если рулевое колесо не заблокировано, поверните его, чтобы получить лучший доступ к верхнему винту крепления рулевого вала.
5. Отсоедините отрицательную клемму от аккумуляторной батареи.

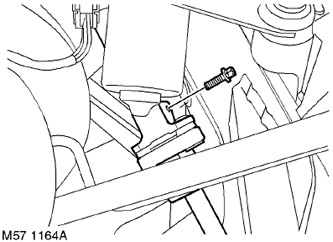

6. Действуя из моторного отсека, выверните и выбросьте верхний винт муфты рулевого вала.
7. Снимите муфту рулевого вала в сборе.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Поворотный токосъемник.

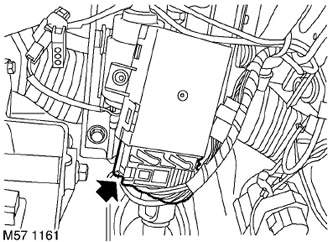

8. Только для моделей автомобиля с ручной регулировкой положения рулевого колеса. Отсоедините колодку разъема от модуля органов управления на рулевой колонке.

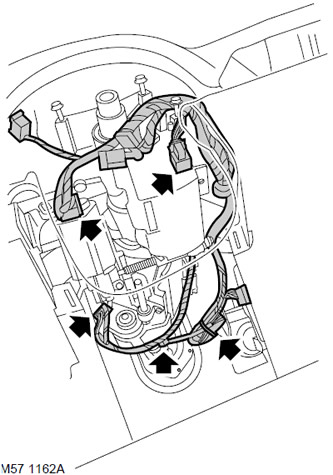

9. Отсоедините колодки разъемов механизмов регулировки положения и блокировки рулевого колеса.
10. Снимите фиксаторы кабеля и отсоедините колодку разъема датчика угла поворота рулевого вала.
Защитите лицевую часть кожуха, находящуюся рядом с отверстием рулевой колонки

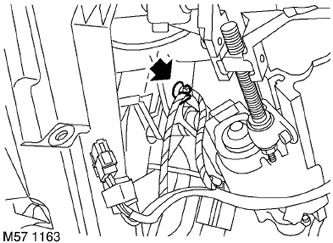

11. Освободите жгут проводов освещения из фиксатора на раме рулевой колонки.

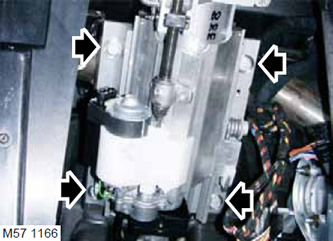

12. Выверните 4 винта крепления рулевой колонки, осторожно отделите рулевой вал от соединительной муфты и, вместе с помощником, снимите рулевую колонку в сборе с автомобиля.

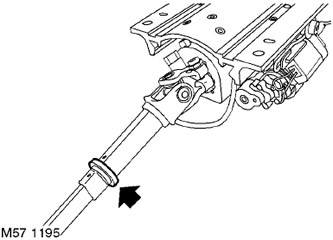

13. Проверьте, чтобы нейлоновое уплотнительное кольцо находилось на рулевом валу. Если уплотнительное кольцо отсутствует, извлеките его из корпуса рулевой колонки и наденьте на свободный конец рулевого вала.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.

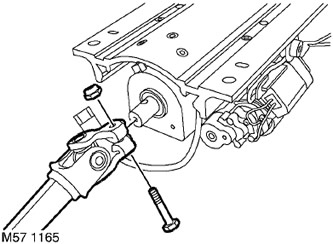

14. Снимите болт с гайкой с места крепления шарнира нижнего рулевого вала, снимите нижний рулевой вал.
15. Только для моделей автомобиля с ручной регулировкой положения рулевого колеса. Выверните 2 винта из модуля органов управления на рулевой колонке и снимите модуль с рулевой колонки.
Сборка
1. Только для моделей автомобиля с ручной регулировкой положения рулевого колеса. Установите модуль органов управления на рулевую колонку и заверните винты крепления.
2. Присоедините шарнир нижнего рулевого вала к рулевой колонке, установите болт с гайкой и затяните их с моментом 25 Н·м.
3. Нанесите смазку на нейлоновое уплотнительное кольцо рулевой колонки.
ЗАПРАВОЧНЫЕ ЁМКОСТИ, ПРИМЕНЯЕМЫЕ ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ, МАСЛА И ГЕРМЕТИКИ, Заправочные ёмкости.
4. Осторожно установите рулевую колонку в сборе на автомобиль. Вместе с помощником совместите рулевую колонку с муфтой рулевого вала так. чтобы паз рулевого вала совпал с отверстием под винт в рулевой колонке.
5. Установите винт муфты, чтобы обеспечить правильное относительное положение рулевого вала.
6. Убедитесь, что нейлоновое уплотнительное кольцо совпало с канавкой в кожухе рулевой колонки.
7. Установите и заверните от руки винты, крепящие рулевую колонку к панели кузова.
8. Обеспечив совпадение установочных шипов панели кузова с рулевой колонкой, затяните винты крепления с моментом 25 Н·м.
9. Из моторного отсека затяните винт соединительной муфты рулевого вала с моментом 25 Н·м.
10. Установите фиксатор жгута проводов освещения и закрепите жгут проводов на рулевой колонке.
11. Присоедините колодку к разъему датчика угла поворота рулевого вала и закрепите жгут проводов с помощью фиксатора.
12. Присоедините колодки разъемов механизмов регулировки положения и блокировки рулевого колеса.
13. Только для моделей автомобиля с ручной регулировкой положения рулевого колеса. Присоедините колодку разъема к модулю органов управления на рулевой колонке.
14. Установите муфту рулевого вала в сборе.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Поворотный токосъемник.
15. Установите на место нижний щит панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит панели управления - сторона водителя.
16. Присоедините отрицательную клемму к аккумуляторной батарее.
17. Соедините газонаполненные стойки капота с кузовом автомобиля.
18. Проверьте работу приводов механизмов наклона и выдвижения рулевой колонки и блокировки рулевого колеса.
19. Инициализация нового датчика угла поворота рулевого вала должна проводиться с помощью диагностического прибора Testbook/r4. С процедурой инициализации можно ознакомиться, выбрав следующие иконки в Testbook/r4.
- Диагностика систем
- АБС
- Техническое обслуживание автомобиля
