Range Rover 3. Охладитель рабочей жидкости рулевого управления
Охладитель рабочей жидкости рулевого управления (двигательTD6)
Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
3. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

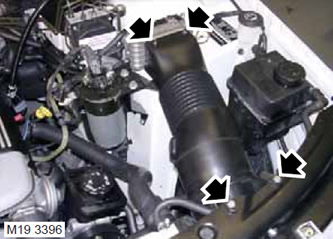

4. Выверните 2 винта крепления воздушного патрубка охладителя топлива к панели замка капота.
5. Выверните 2 винта крепления воздушного патрубка к охладителю топлива.
6. Снимите воздушный патрубок в сборе с автомобиля.

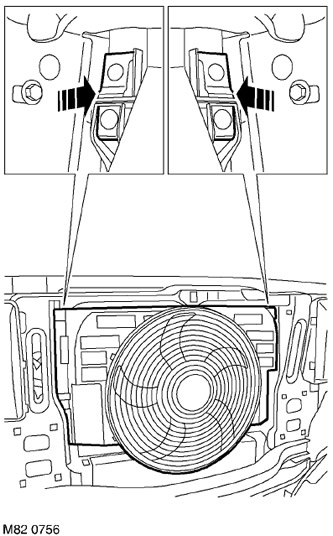

7. Выверните 2 винта крепления радиатора к панели замка капота.

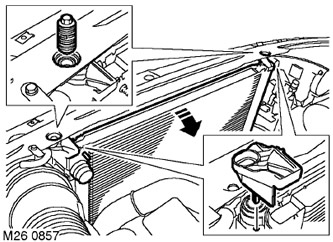

8. Наклоните радиатор в сборе назад, освободите и снимите фиксаторы, крепящие радиатор.

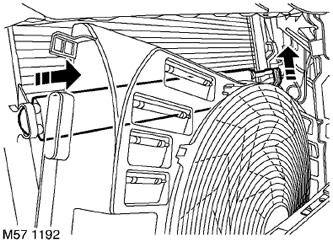

9. Освободите фиксаторы крепления кожуха вентилятора конденсатора к радиатору в сборе и поднимите кожух с фиксаторов.
10. Установите емкость для сбора вытекающей рабочей жидкости.

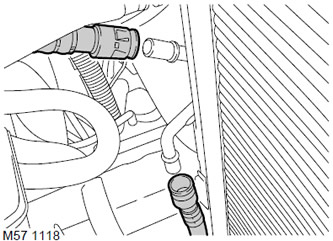

11. Ослабьте крепление и отсоедините трубопровод гидроусилителя от охладителя рабочей жидкости.
ВНИМАНИЕ: Перед разъединением или снятием компонентов рулевого управления убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты системы от попадания грязи.
12. Наклоните радиатор в сборе назад, освободите фиксаторы, крепящие охладитель и снимите его.
Сборка
1. Протрите места присоединения трубопровода гидроусилителя к охладителю.
2. Установите и закрепите охладитель рабочей жидкости гидроусилителя.
3. Установите и закрепите кожух вентилятора конденсатора в сборе.
4. Подвиньте радиатор в монтажное положение, установите и закрепите фиксаторы.
5. Закрепите радиатор в сборе, соединив его с панелью замка капота.
6. Присоедините шланги гидроусилителя к охладителю рабочей жидкости гидроусилителя и закрепите их.
7. Установите воздушный патрубок в сборе и винты крепления патрубка к охладителю топлива.
8. Присоедините конец воздушного патрубка к панели замка капота и затяните винты крепления с моментом 3 Н·м.
9. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
10. Установите на место переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
11. Присоедините отрицательную клемму к аккумуляторной батарее.
12. Долейте рабочую жидкость в бачок гидроусилителя и удалите воздух из системы.
Охладитель рабочей жидкости рулевого управления (двигатель V8)
Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
3. Снимите радиатор в сборе.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
4. Установите емкость для сбора вытекающей рабочей жидкости.

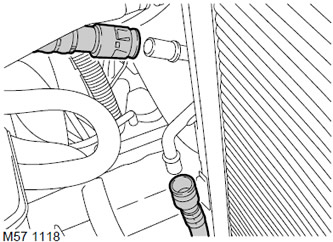

5. Ослабьте крепление и отсоедините шланги гидроусилителя от охладителя рабочей жидкости.
ВНИМАНИЕ: Перед разъединением или снятием компонентов рулевого управления убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
6. Снимите охладитель в сборе с левого кронштейна.

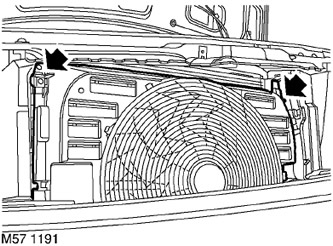

7. Освободите 2 фиксатора, крепящие кожух вентилятора к блоку охладителей, и отложите в сторону кожух вентилятора.

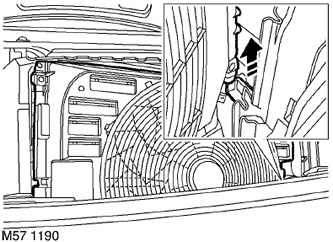

8. Осторожно освободите и снимите охладитель рабочей жидкости гидроусилителя с блока охладителей.
Сборка
1. Протрите места присоединения трубопроводов гидроусилителя к охладителю.
2. Установите и закрепите охладитель рабочей жидкости гидроусилителя.
3. Установите и закрепите кожух вентилятора на блоке охладителей.
4. Закрепите блок охладителей на кронштейне крепления.
5. Присоедините шланги гидроусилителя к охладителю рабочей жидкости гидроусилителя и закрепите их.
6. Установите на место радиатор в сборе.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
7. Установите на место переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
8. Присоедините отрицательную клемму к аккумуляторной батарее.
9. Долейте рабочую жидкость в бачок гидроусилителя и удалите воздух из системы.
