Range Rover 3. Уплотнение хвостовика главной передачи







Демонтаж


1. Поднимите автомобиль на подъемнике.

2. Снимите систему выпуска отработавших газов.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

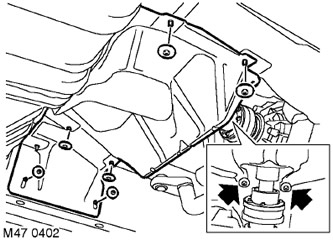

3. Снимите 8 гаек крепления центрального теплового экрана и снимите экран.

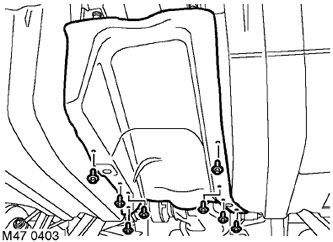

4. Выверните 8 винтов с шестигранной головкой, крепящих тепловой экран топливного бака, и снимите экран.






5. Нанесите на фланец карданного вала и фланец хвостовика главной передачи монтажные метки для последующей сборки.

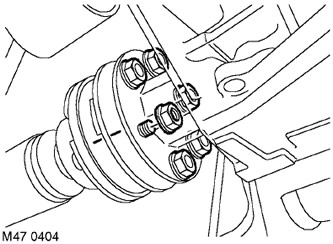

6. Снимите 6 гаек и болтов крепления карданного вала к фланцу главной передачи.

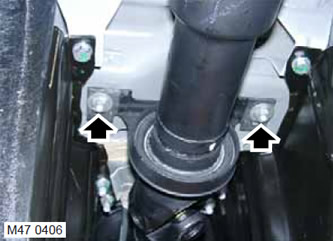

7. Выверните две гайки крепления промежуточной опоры карданного вала, опустите карданный вал, отделите фланец от главной передачи, после чего временно установите промежуточную опору и закрепите ее гайками.






8. Снимите и выбросьте стопорную шайбу.

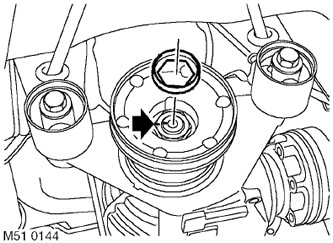

9. Нанесите на гайку хвостовика и на хвостовик монтажные метки для последующей сборки.

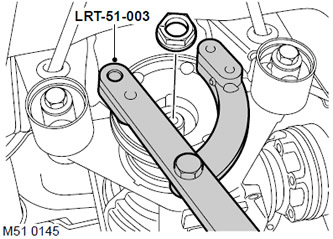

10. С помощью приспособления LRT-51-003 зафиксируйте фланец хвостовика и отверните гайку хвостовика.

11. Установите емкость для сбора вытекающего масла.

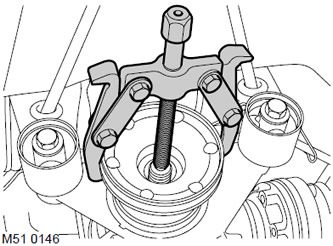

12. С помощью двухрычажного съемника снимите фланец хвостовика.

13. Осторожно, чтобы не повредить проточку под уплотнение, снимите и выбросьте уплотнение.



Сборка


1. Протрите проточку под уплотнение.

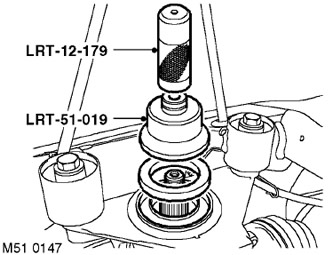

2. С помощью приспособления LRT-12-179 с адаптером LRT-51-019 установите новое уплотнение.

3. Протрите фланец хвостовика.

4. Установите фланец хвостовика, удерживайте фланец с помощью приспособления LRT-51-003 и затяните гайку хвостовика до совпадения монтажных меток.

ВНИМАНИЕ: Не затягивайте гайку больше, чем требуется для совпадения монтажных меток.

5. Установите новую стопорную шайбу.

6. Протрите стыковочные поверхности фланцев карданного вала и хвостовика главной передачи.

7. Снимите гайки, фиксировавшие промежуточную опору карданного вала, присоедините карданный вал к фланцу хвостовика главной передачи и установите промежуточную опору на место. Заверните гайки крепления промежуточной опоры, но на этой стадии не затягивайте их до конца.

8. Заверните гайки крепления карданного вала к фланцу хвостовика главной передачи и затяните их с моментом 70 Н·м.

9. Затяните гайки крепления промежуточной опоры карданного вала с моментом 21 Н·м.

10. Установите тепловой экран топливного бака и затяните винты его крепления.

11. Установите центральный тепловой экран и затяните гайки его крепления.

12. Установите на место систему выпуска отработавших газов.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

13. Долейте масло в картер главной передачи до требуемого уровня.
