Range Rover 3. Токосъемник датчика скорости промежуточного вала АКПП ZF 5HP24



Эта операция также относится к теме: токосъемник - датчик скорости - входной вал.



Демонтаж


1. Снимите поддон коробки передач.

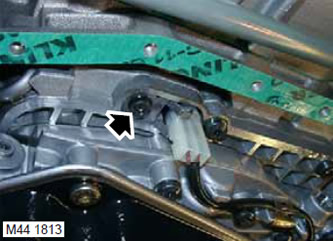

2. Выверните винт типа Torx, крепящий прижим датчика скорости и освободите датчик от блока золотников и клапанов.

3. Отсоедините колодку разъема от датчика скорости.



Сборка


1. Протрите датчик скорости промежуточного вала и места установки датчика.

2. Присоедините колодку к разъему датчика скорости промежуточного вала.

3. Установите датчик в блок золотников и клапанов, установите прижим и затяните винт типа Torx с моментом 10 Н·м.

4. Установите на место поддон.





Range Rover 3. Уплотнение гидротрансформатора АКПП ZF 5HP24



Демонтаж


1. Снимите автоматическую трансмиссию в сборе.



2. Снимите фиксирующую пластину гидротрансформатора.

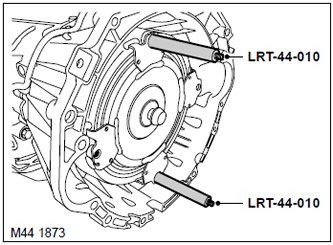

3. Установите съемники LRT-44-010 на гидротрансформатор и отделите гидротрансформатор от автоматической коробки передач.

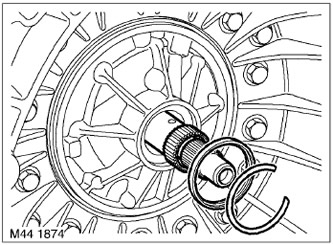

4. Снимите стопорное кольцо, фиксирующее уплотнение гидротрансформатора.

5. Осторожно снимите уплотнительное кольцо.



Сборка


1. Протрите проточку в картере коробки передач под уплотнение вала гидротрансформатора. Смажьте уплотнение вала гидротрансформатора свежей рабочей жидкостью.

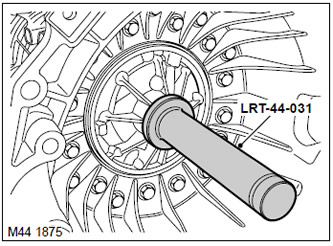

2. С помощью приспособления LRT-44-031 установите новое уплотнение.

3. Установите на место стопорное кольцо.

4. Установите гидротрансформатор на автоматическую коробку передач, убедитесь, что гидротрансформатор полностью совместилсяс приводом насоса рабочей жидкости.

5. Снимите съемники LRT-44-010 с гидротрансформатора.

6. Установите фиксирующую пластину гидротрансформатора и закрепите ее винтами.

7. Установите на место автоматическую трансмиссию в сборе.
