Range Rover 3. Уплотнение вала селектора передач АКПП ZF 5HP24



Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Демонтаж


1. Установите автомобиль на подъемник.

2. Отсоедините отрицательную клемму от аккумуляторной батареи.

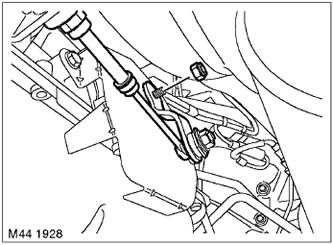

3. Отверните гайку крепления рычага селектора к валу селектора коробки передач и освободите рычаг селектора.

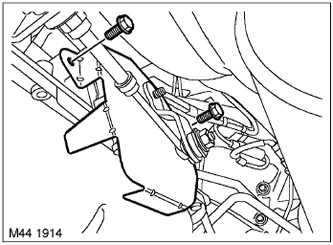

4. Выверните два винта крепления щитка выключателя блокировки и снимите щиток.

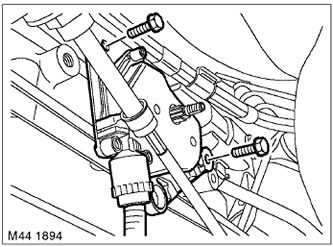

5. Выверните два винта крепления выключателя блокировки к коробке передач и снимите выключатель с вала селектора передач.

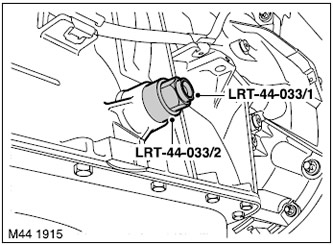

6. Установите приспособление LRT-44-033/2 на торец уплотнения и соедините приспособление LRT-44-033/1 с LRT-44-033/2. Затяните LRT-44-033/1 и извлеките уплотнение вала селектора передач.



Сборка


1. Протрите вал селектора и проточку под уплотнение.

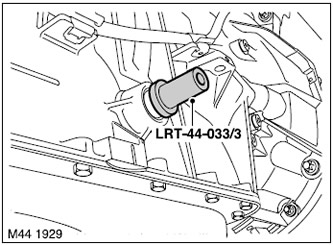

2. С помощью приспособления LRT-44-030/3 установите новое уплотнение.

3. Очистите выключатель блокировки и сопрягаемую поверхность коробки передач.

4. Установите выключатель блокировки, заверните 2 винта крепления выключателя и затяните их с моментом 10 Н·м.

5. Установите щиток выключателя блокировки, заверните 2 винта крепления щитка выключателя и затяните их с моментом 10 Н·м.

6. Установите рычаг селектора на вал селектора, заверните гайку крепления вала селектора и затяните ее с моментом 10 Н·м.

7. Присоедините отрицательную клемму к аккумуляторной батарее.







Range Rover 3. Электромагнит переключения передач АКПП ZF 5HP24



Демонтаж


1. Снимите поддон коробки передач.










2. Отсоедините колодки разъема от электромагнитных клапанов.

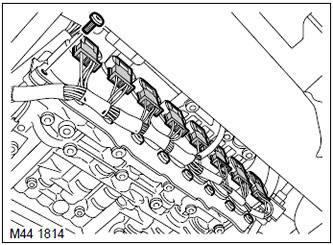

3. Выверните 9 винтов типа Torx, фиксирующих планку крепления электромагнитов, снимите планку крепления.

4. Снимите электромагнитный клапан и удалите уплотнительное кольцо, если оно установлено.



Сборка


1. Протрите сопрягаемые поверхности электромагнитного клапана.

2. Установите новые уплотнительные кольца на электромагнит и смажьте их рабочей жидкостью автоматической трансмиссии.

3. Установите электромагнит на блок золотников и клапанов.

4. Установите планку крепления электромагнитов, заверните винты крепления и затяните их с моментом 10 Н·м.

5. Присоедините колодки к разъемам электромагнитных клапанов.

6. Установите на место поддон.
