Range Rover 3. Блок золотников автоматической коробки передач GM-5L40-E



Демонтаж


1. Снимите фильтр автоматической коробки передач.

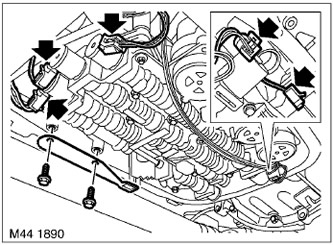

2. Отсоедините колодки разъемов от электромагнитов блока золотников.

3. Выверните винты крепления упорной пружинной пластины к корпусу золотника и снимите пружинную пластину.

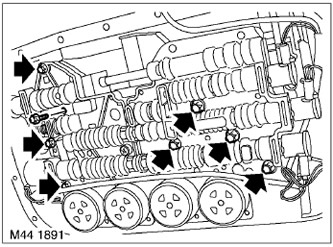

4. Равномерно и постепенно выверните 8 винтов типа Torx, крепящих блок золотников к картеру автоматической коробки передач.

5. Снимите блок золотников в сборе.

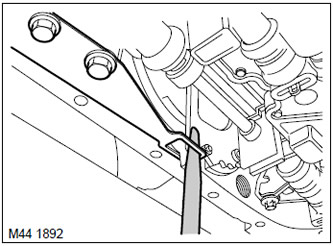

6. Снимите уплотнения картера автоматической коробки передач и выбросьте их.



Сборка


1. Очистите места установки уплотнений в картере коробки передач.

2. Смажьте новые уплотнения рабочей жидкостью и установите их в картер коробки передач.

3. Протрите блок золотников и все сопрягаемые поверхности.

4. С помощью установочного штифта, поставляемого в ремонтном комплекте, разместите блок золотников в автоматической коробке передач.

5. Установите винты крепления блока золотников и затяните их постепенно и равномерно с моментом 10 Н·м.

6. Установите упорную пружинную пластину на блок золотников, заверните винты, но не затягивайте их до конца.






7. Установите разделитель толщиной 0,8 мм между рычагом упора и пружинной пластиной и затяните винты с моментом 10 Н·м.

8. Удалите разделитель, вставленный между рычагом упора и пружинной пластиной.

9. Присоедините колодки к разъемам электромагнитов золотников.

10. Установите фильтр автоматической коробки передач.







Range Rover 3. Электромагнитный клапан контроля давления АКПП GM-5L40-E



Демонтаж


1. Снимите электромагнитный клапан в сборе.








2. Отсоедините колодку разъема от электромагнита.

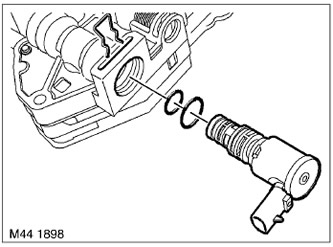

3. Освободите и снимите пружинное стопорное кольцо электромагнита.

4. Снимите электромагнит с корпуса клапана и выбросьте уплотнительные кольца.



Сборка


1. Протрите сопрягаемые поверхности электромагнита и клапана.

2. Установите новые уплотнительные кольца на электромагнит и смажьте их рабочей жидкостью автоматической трансмиссии.

3. Установите электромагнит на корпус клапана и зафиксируйте его стопорным кольцом.

4. Присоедините колодку к разъему электромагнита..

5. Установите электромагнитный клапан в сборе.
