Range Rover 3. Распределительный патрубок системы охлаждения двигателя V8







Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.


Демонтаж


1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

4. Снимите приёмный воздушный ресивер.



5. Снимите дроссельный патрубок.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Дроссельный патрубок.

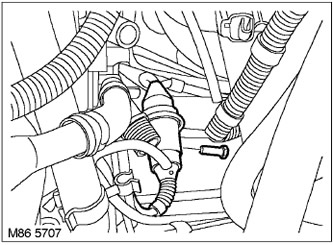

6. Отверните болт крепления моторного жгута к распределительному патрубку.

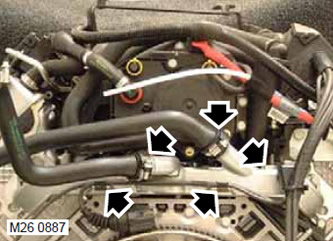

7. Отсоедините от распределительного патрубка трубки отопителя.

8. Освободите жгут от двух хомутов на распределительном патрубке.

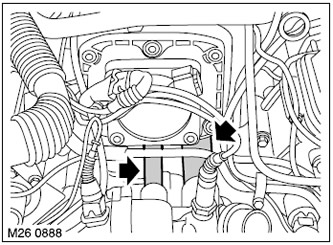

9. Отверните болт крепления электрического разъёма к картеру маховика.

10. Освободите шланг вентиляции картера раздаточной коробки от фиксатора.

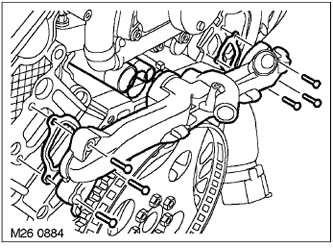

11. Отверните 6 болтов крепления распределитель ного патрубка к головкам цилиндров.






12. Закрепите трубки системы охлаждения и снимите распределительный патрубок.

13. Снимите хомуты, удерживающие жгут.

14. Утилизируйте уплотнительные кольца и прокладки.



Сборка


1. Протрите распределительный патрубок и ответные привалочные поверхности на головке цилиндров.

2. Установите на патрубок новые кольцевые уплотнения.

3. Установите хомуты, удерживающие жгут.

4. Установите распределительный патрубок с новыми прокладками на головки цилиндров, вверните болты и затяните их моментом 10 Н«м.

5. Закрепите шланг вентиляции картера раздаточной коробки в фиксаторе.

6. Вверните в картер маховика болт крепления разъёма и затяните его моментом 25 Н·м.

7. Закрепите жгут в хомутах.

8. Присоедините к распределительному патрубку трубки отопителя.

9. Вверните болты крепления моторного жгута к распределительному патрубку и затяните их. Момент затяжки 10 Н·м.

10. Установите корпус дроссельной заслонки.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Дроссельный патрубок.

11. Установите на место приёмный воздушный ресивер.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

12. Присоедините "отрицательную" клемму аккумуляторной батареи.

13. Залейте в двигатель охлаждающую жидкость.
