Range Rover 3. Снятие и установка радиатора двигателя TD6





Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Слейте из двигателя охлаждающую жидкость.



3. Снимите вязкостную муфту вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

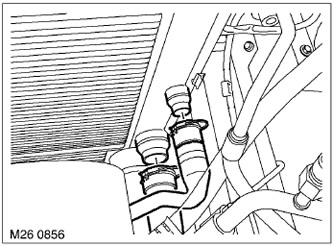

4. Отверните 2 хомута крепления верхнего шланга радиатора и шланга расширительного бачка к радиатору. Отсоедините оба шланга.

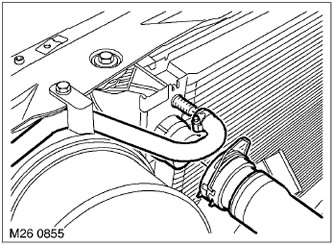

5. Ослабьте хомут и отсоедините нижний шланг от радиатора.

6. Ослабьте хомут и от радиатора шланг теплообменника охлаждения трансмиссионного масла.

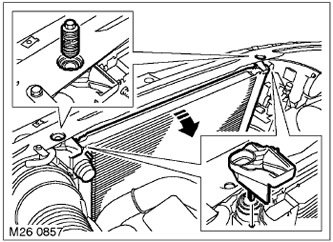

7. Выверните винты крепления радиатора в сборе из верхней панели рамки радиатора.

8. Наклоните радиатор в сборе назад, освободите и снимите клипсы, крепящие радиатор.

9. Осторожно выньте радиатор.



Сборка


1. Установите радиатор на опору, наденьте и закрепите клипсы.

2. Заведите радиатор в его штатное положение и закрепите через верхнюю панель рамки радиатора.

3. Присоедините и закрепите шланги системы охлаждения.

4. Установите вязкостную муфту вентилятора.



5. Присоедините "отрицательную" клемму аккумуляторной батареи.

6. Залейте в двигатель охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
