Range Rover 3. Снятие и установка топливного бака двигателя V9
Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Удалите всё топливо из бака.
ПРЕДУПРЕЖДЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.

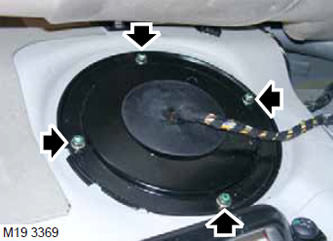

3. Отверните 4 гайки и снимите правую крышку кузова для доступа к топливному баку.

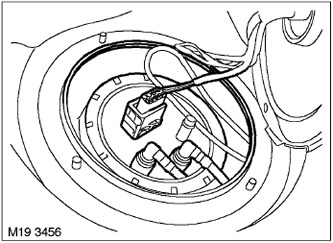

4. Отсоедините электрический разъём от топливного насоса.
5. Снимите центральную консоль.

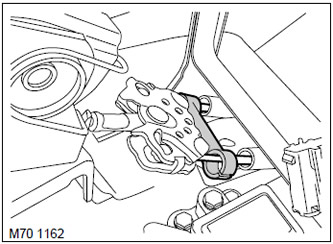

6. Отсоедините фиксатор тросов от уравнителя, отсоедините тросы стояночного тормоза от уравнителя и снимите фиксатор тросов.
7. Снимите задний карданный вал.
8. Отсоедините тросы стояночного тормоза от кузова и отведите их в сторону так, чтобы они не препятствовали дальнейшей работе.
9. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок задней колесной арки.

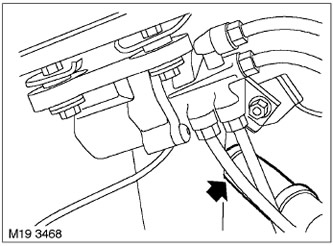

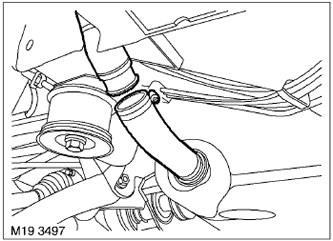

10. Ослабьте хомут крепления шланга заливной трубы и отсоедините шланг от патрубка заливной трубы.
ПРЕДУПРЕЖДЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. В помещении, в котором производится удаление топлива из топливного бака, должен иметься огнетушитель (пенный, углекислотный, газовый или порошковый).

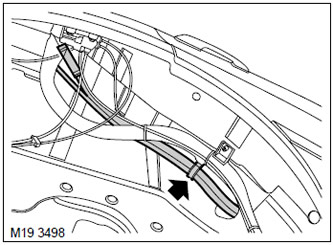

11. Отсоедините шланг заливной трубы и шланг абсорбера паров топлива от скобы крепления на заливной трубе.
12. Снимите скобу крепления со шланга заливной трубы и шланга абсорбера паров топлива.

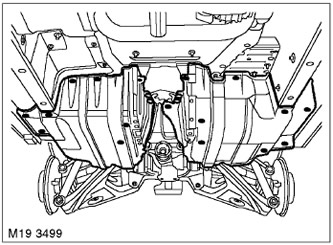

13. Отверните 16 болтов и 4 гайки, крепящие защитные кожуха топливного бака.

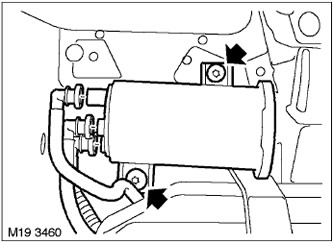

14. Отсоедините 3 шланга от абсорбера, отверните 2 болта Torx и снимите абсорбер.

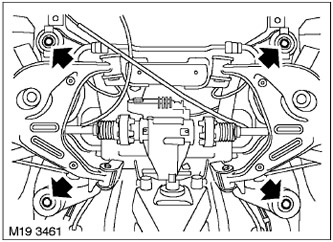

15. Ослабьте 4 болта крепления заднего подрамника. Это позволит снять защитные кожуха топливного бака.
16. Соберите все защитные кожуха топливного бака.
17. Отсоедините заливную трубу от шланга заливной горловины топливного бака.

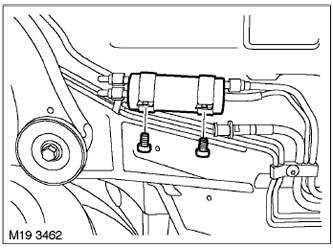

18. Отверните 2 болта, крепящих топливный фильтр к кронштейнам крепления, отогните кронштейны крепления.
19. Приготовьте подходящую посуду для слива остатков топлива.

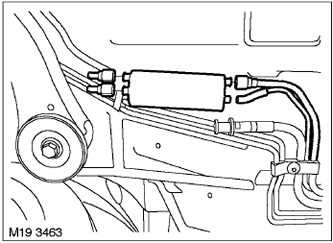

20. Отсоедините от топливного фильтра 3 топливных шланга и 1 контрольный трубопровод, снимите топливный фильтр.
ПРЕДУПРЕЖДЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива Примите меры безопасности, исключающие возникновение пожара или взрыва.
21. Слейте топливо из тары и подготовьте её для дальнейшего использования.

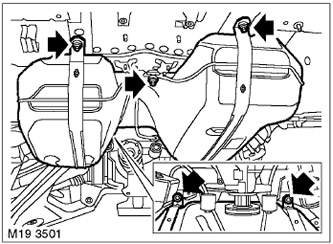

22. Вместе с помощником отверните 5 болтов крепления топливного бака к кузову, опустите и снимите его с автомобиля.
ПРИМЕЧАНИЕ: Во время опускания топливного бака необходимо вытянуть шланги заливной трубы и абсорбера паров топлива через отверстие кузова.
ПРИМЕЧАНИЕ: Если снятие топливного бака производилось только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

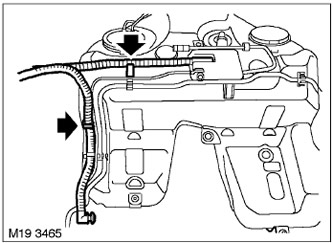

23. Отсоедините шланг заливной трубы и шланг абсорбера паров топлива от скоб крепления на топливном баке.

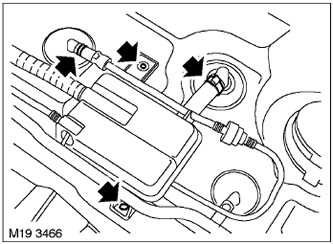

24. Ослабьте 2 хомута и отсоедините 2 шланга от топливного бака. Снимите 2 детали крепления и отсоедините сепаратор от топливного бака.
25. Снимите с топливного бака трубопровод между абсорбером и электромагнитным клапаном продувки абсорбера.
26. Снимите 4 детали крепления, крепящие ленточные хомуты к топливному баку. Снимите ленточные хомуты.
Установка
1. Установите на топливный бак ленточные хомуты и закрепите их деталями крепления.
2. Установите на топливный бак трубопровод, соединяющий абсорбер и электромагнитный клапан продувки абсорбера.
3. Установите сепаратор паров топлива на место и закрепите его 2 деталями крепления, подсоедините 2 шланга к топливному баку и закрепите их хомутами.
4. Закрепите скобами на корпусе топливного бака шланг заливной трубы и шланг абсорбера паров топлива.
5. Поднесите топливный бак к автомобилю.
6. Вдвоём с помощником установите болты крепления топливного бака к кузову и затяните их моментом 45 Н·м (33 фунт·футов).
ПРИМЕЧАНИЕ: Во время установки топливного бака необходимо пропустить шланги заливной трубы и абсорбера паров топлива через отверстие кузова.
7. Подсоедините топливные шланги к топливному фильтру.
8. Закрепите топливный фильтр болтами крепления.
9. Установите защитные кожуха топливного бака, но не закрепляйте их пока болтами и гайками.
10. Наденьте шланг заливной трубы на штуцер заливной трубы и закрепите хомутом.
11. Направьте шланг абсорбера вдоль заливной трубы.
12. Соедините заливную трубу со шлангом заливной горловины топливного бака.
13. Затяните болты крепления заднего подрамника моментом 165 Н·м (129 фунт·футов).
14. Установите абсорбер, закрепите его 2 болтами и подсоедините к нему 3 шланга.
15. Установите болты и гайки крепления защитных кожухов топливного бака и затяните их моментом 25 Н·м (18 фунт·футов).
16. Закрепите скобой шланг заливной трубы и шланг абсорбера на заливной трубе.
17. Установите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок задней колесной арки.
18. Закрепите тросы стояночного тормоза на кузове.
19. Установите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
20. Установите стопорную скобу тросов стояночного тормоза.
21. Подсоедините тросы стояночного тормоза к уравнителю.
22. Закрепите стопорную скобу тросов на уравнителе стояночного тормоза.
23. Установите на место центральную консоль.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль.
24. Подсоедините электрический разъём к топливному насосу.
25. Установите на место правую крышку кузова для доступа к топливному баку и закрепите её 4 гайками.
26. Заполните топливный бак.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ V8, РЕГУЛИРОВКИ, Удаление топлива из топливного бака.
27. Подсоедините "массовый" провод аккумуляторной батареи
