Range Rover 3. Топливный насос высокого давления двигателя TD6

Range Rover 3. Топливный насос высокого давления двигателя TD6

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО), газовый или порошковый.

2. Снимите теплообменник системы рециркуляции отработавших газов (EGR).

3. Снимите прокладки впускного коллектора.

4. Отверните хомут и отсоедините верхний шланг от патрубка системы охлаждения.

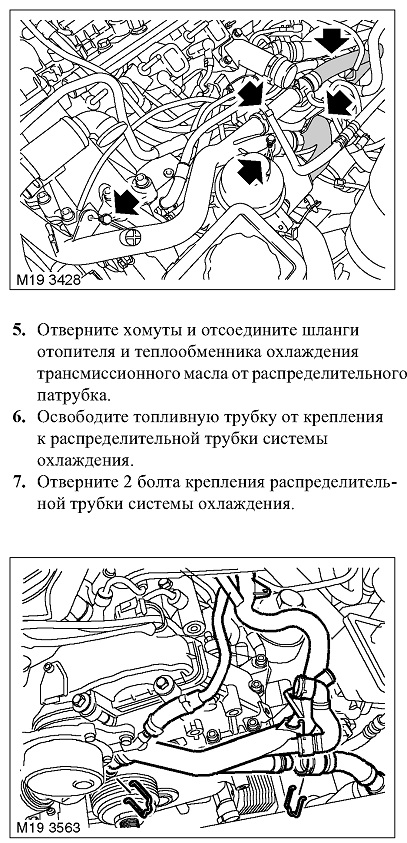

8. Ослабьте хомут и отсоедините вакуумный шланг от вакуумного насоса.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
9. Отверните хомут и отсоедините шланг расширительного бачка от распределительной трубки системы охлаждения.

10. Отверните хомут и отсоедините распределительную трубку от корпуса термостата.

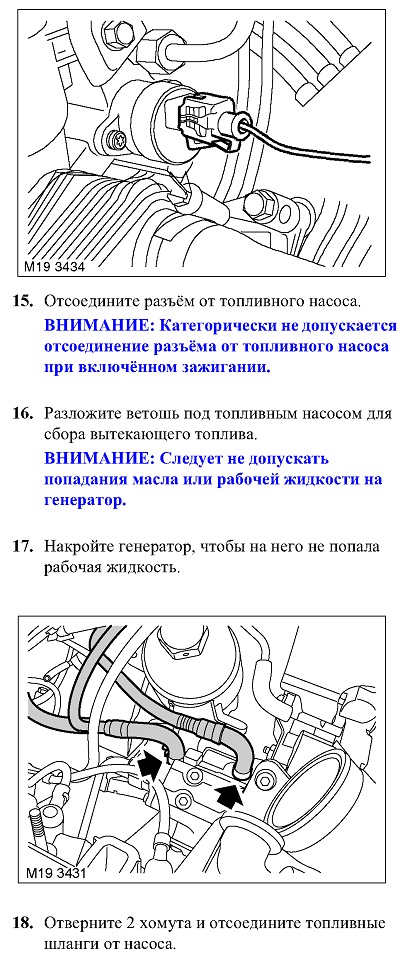

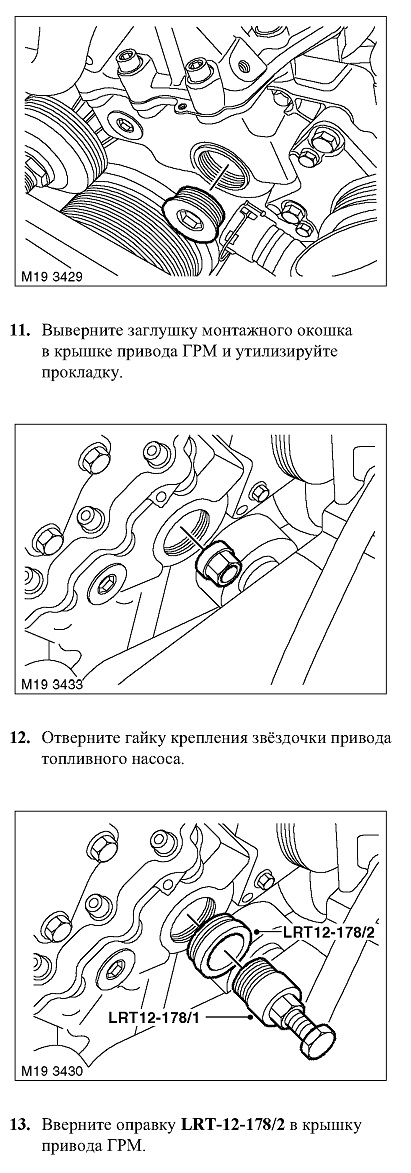

14. Установите съёмник LRT-12-178/1 на звёздочку топливного насоса и, затягивая центральный болт съёмника, снимите звёздочку. ВНИМАНИЕ: Не снимайте съёмник со звёздочки до тех пор, пока не будет установлен топливный насос.

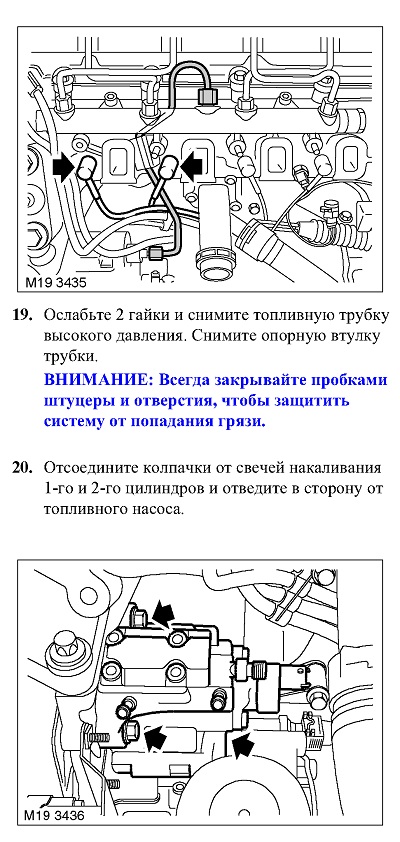

21. Отверните 3 гайки, высвободите и снимите топливный насос. Утилизируйте прокладку.

Сборка
1. Протрите топливный насос и ответные привалочные поверхности.
2. Установите новую прокладку топливного насоса.
3. Установите топливный насос на место и затяни-те гайки крепления. Момент затяжки 24 Н«м.
4. Наденьте колпачки на свечи накаливания.
5. Протрите штуцеры высокого давления.
6. Установите топливные трубку высокого дав-ления и опорную втулку, затяните гайку на трубке. Момент затяжки 20 Н«м.

7. Присоедините к насосу топливные шланги и затяните хомуты.

8. Присоедините разъём к насосу.

9. Снимите оправку LRT-12-178/2 и съёмник LRT-12-178/1.

10. Наверните гайку крепления звёздочки топливного насоса и затяните её. Момент затяжки

65 Н«м.

11. Протрите заглушку монтажного отверстия.

12. Установите заглушку на место и затяните её. Момент затяжки 30 Н«м.

13. Протрите корпус термостата и распределительную трубку системы охлаждения.

14. Установите распределительную трубку системы охлаждения, вверните болты и затяните их моментом 10 Н«м.

15. Присоедините шланги к распределительной трубке и закрепите их хомутом.

16. Подсоедините верхний шланг к патрубку и закрепите хомутом.

17. Закрепите топливную трубку в зажиме на распределительной трубке системы охлаждения.

18. Присоедините шланг к вакуумному насосу и закрепите его хомутом.

19. Установите прокладки впускного коллектора.

20. Установите теплообменник системы рециркуляции отработавших газов (EGR).

21. Присоедините "отрицательную" клемму аккумуляторной батареи.
