Range Rover 3. Верхняя крышка привода ГРМ двигателя V8

Range Rover 3. Верхняя крышка привода ГРМ двигателя V8

Описываемая последовательность операций охватывает работу с верхними крышками привода ГРМ, как правой, так и левой головок.

Демонтаж

1. Снимите клапанную крышку головки цилиндров.

2. Снимите электромагнитный клапан регулятора фаз газораспределения.

Разборка

2. Верхняя крышка привода ГРМ правой головки цилиндров. Снимите натяжитель цепи

с крышки привода ГРМ и утилизируйте уплотнительную шайбу.

3. Верхняя крышка привода ГРМ правой головки цилиндров. Отделите гидравлическую часть натяжителя и дайте стечь маслу.

6. Отверните 6 болтов крепления крышки привода ГРМ к головке цилиндров и снимите крышку.

7. Утилизируйте прокладку крышки привода ГРМ. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разбороч-ные операции выполнять не следует.

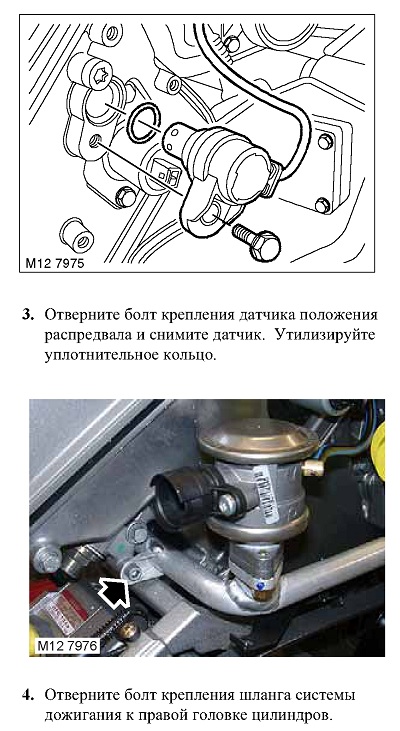

8. Отверните болт крепления датчика положения распредвала и снимите датчик.

9. Утилизируйте уплотнительное кольцо.

Проверка

1. Протрите датчик положения распредвала и ответные привалочные поверхности.

Сборка

1. Установите на датчик положения распредвала новое кольцевое уплотнение.

2. Установите датчик положения распредвала, вверните болт затяните его моментом 10 Н«м.

3. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.

4. Отверните болт крепления датчика положения распредвала и снимите датчик.

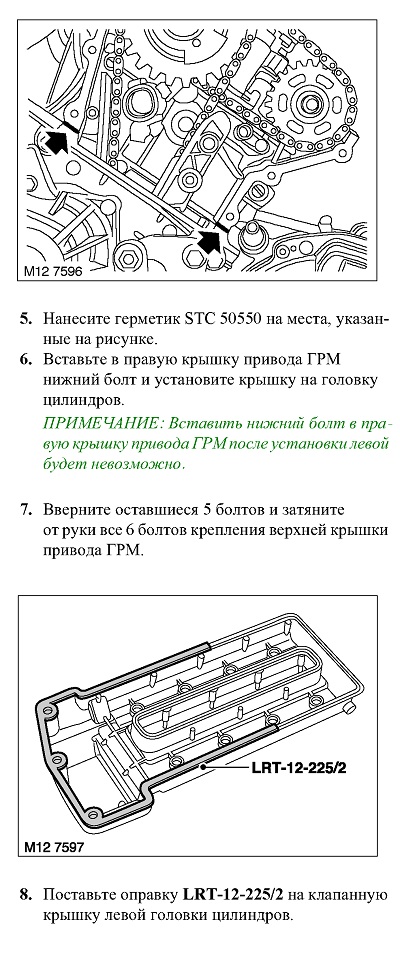

9. Установите клапанную крышку с оправкой, вверните 4 болта и затяните их моментом 10 Н«м.

10. Затяните болты крепления крышки привода ГРМ моментом 15 Н«м.

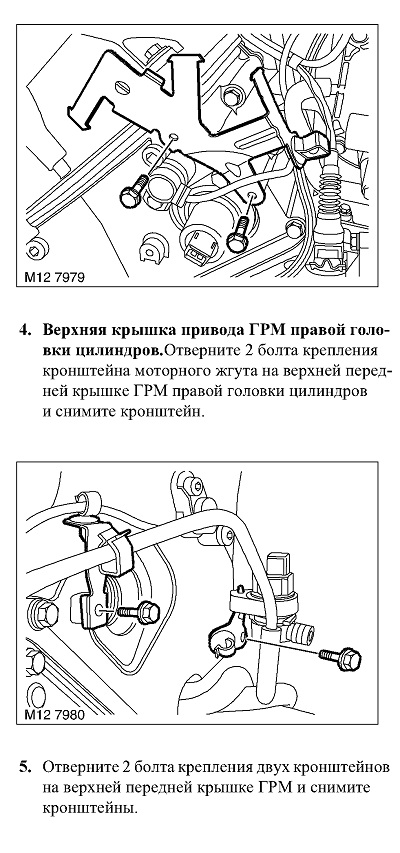

11. Установите на крышку привода ГРМ 2 кронштейна, вверните болты и затяните их.

12. Отверните 4 болта крепления клапанной крышки, снимите клапанную крышку

с оправкой LRT-12-225/2.

13. Верхняя крышка привода ГРМ правой головки цилиндров.Поставьте новую уплотнительную шайбу, установите натяжитель цепи и затяните заглушку крепления натяжителя цепи моментом 40 Н«м.

14. Верхняя крышка привода ГРМ правой головки цилиндров. Протрите электромагнитный клапан VCC правой головки цилиндров

и ответные привалочные поверхности.

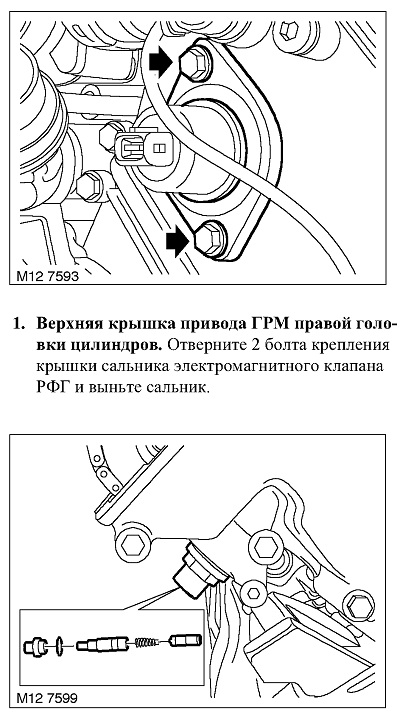

15. Верхняя крышка привода ГРМ правой головки цилиндров.Смажьте внутреннюю привалочную поверхность сальника клапана VCC.

16. Верхняя крышка привода ГРМ правой головки цилиндров.Установите сальник электромагнитного клапана, вверните болты и затяните их.

Сборка

1. Поставьте 2 новых кольцевых уплотнения

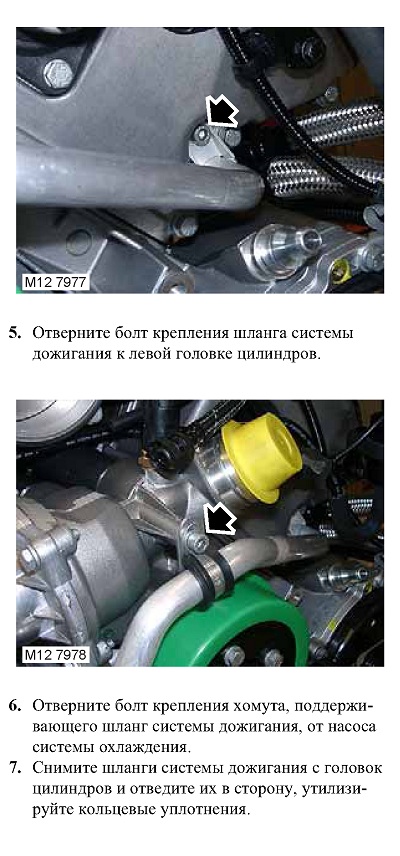

на шланг системы дожигания и уложите шланг на двигатель. Вверните 3 болта крепления шланга системы дожигания и затяните их моментом 10 Н«м.

2. Установите электромагнитный клапан левого регулятора фаз газораспределения.

3. Установите клапанную крышку левой головки цилиндров.
