Range Rover 3. Регулятор фаз газораспределения (VCC) двигателя V8


Демонтаж



1. Снимите клапанную крышку левой головки цилиндров.


2. Выверните 8 свечей зажигания.

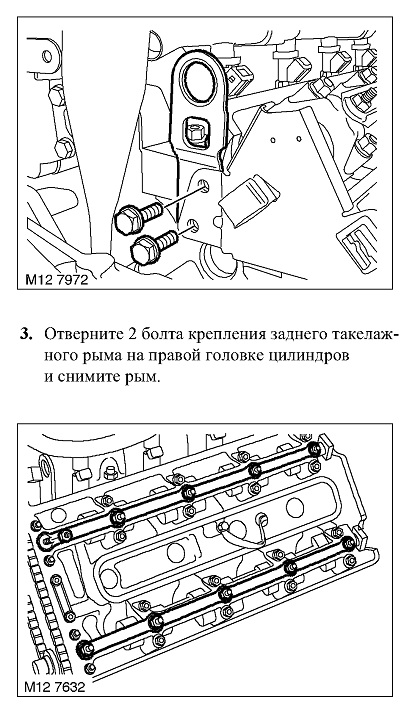

4. Отверните 20 гаек крепления 4-х маслораспределительных трубок смазки распредвалов левой и правой головок цилиндров и снимите маслораспределительные трубки.

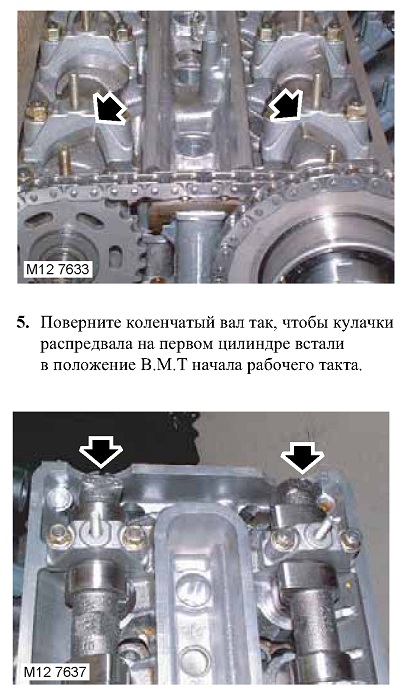

6. Задняя часть распредвала может казаться смещённой по углу и занимающей неправильна положение при том, что кулачки первого цилиндра стоят в положении В.М.Т. начала рабочего такта.

ПРИМЕЧАНИЕ: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.






Разборка

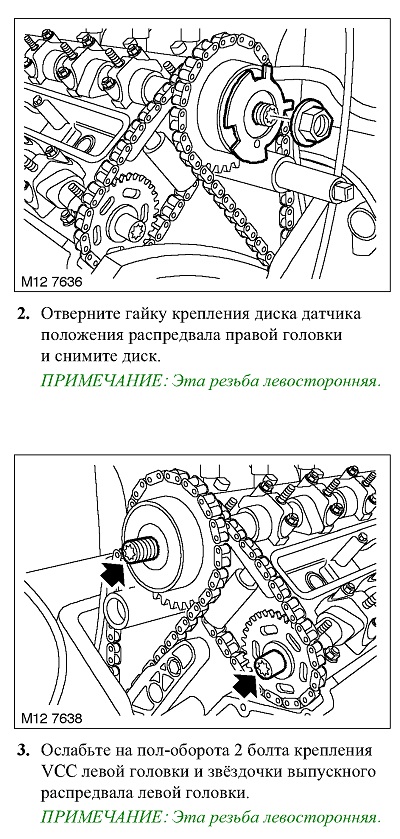

1. Отверните гайку крепления диска датчика положения распредвала левой головки и снимите диск.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

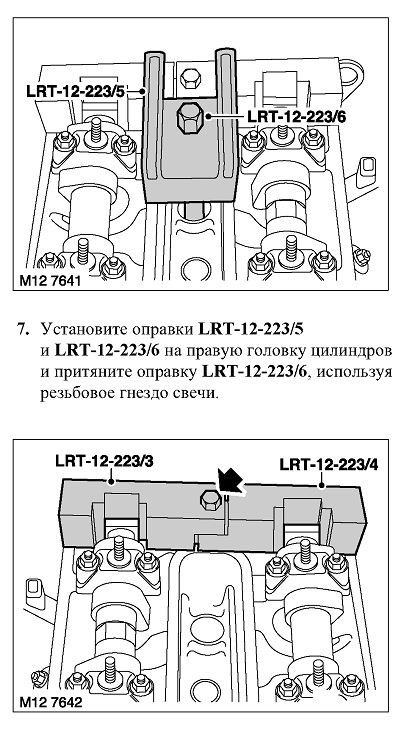

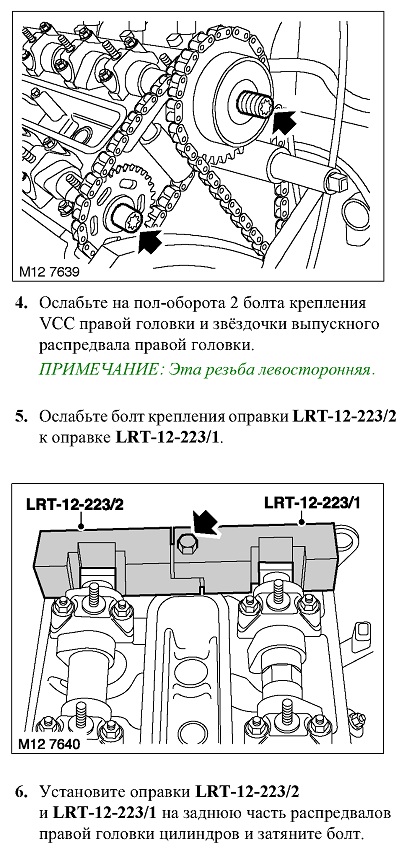

8. Ослабьте болт крепления оправки LRT-12-223/4 к оправке LRT-12-223/3.

9. Установите оправки LRT-12-223/4

и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.

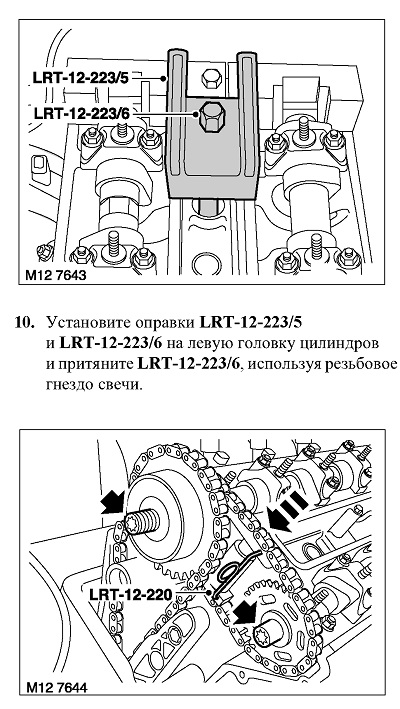

11. Сожмите пружину натяжителя цепи привода выпускного вала левой головки, вставьте чеку LRT-12-220 в натяжитель и отверните 2 болта крепления VCC и звёздочки выпускного распредвала.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

12. Снимите звёздочку выпускного распредвала, цепь привода выпускного вала и VCC левой головки.

ПРИМЕЧАНИЕ: Чтобы цепь не упала вниз, прикрепите её к головке цилиндров.





Сборка

1. Надев цепь привода на VCC левой головки, установите VCC и звёздочку выпускного распредвала на свои распредвалы, вверните и притяните 2 болта крепления так, чтобы устранить люфт.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

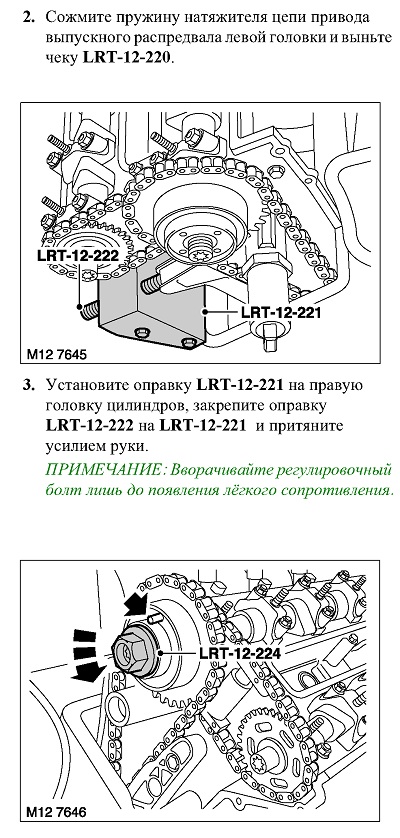

4. Установите приспособление LRT-12-224

на VCC левой головки цилиндров и подключите тестер между контактом на РФГ и шпилькой на маслораспределительной трубке.

5. Вращайте VCC левой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи.

ПРИМЕЧАНИЕ:Вращением VCCза приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор.

Цепь замыкается при выходе VCC на упор.


6. Затяните болты крепления левого VCC и звёздочки выпускного распредвала моментом 15 Н«м и ослабьте на четверть оборота. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.








7. Установите приспособление LRT-12-224 на блоке VCC правой головки цилиндров и подключите тестер между контактом на VCC

и шпилькой на маслораспределительной трубке.

8. Вращайте блок VCC правой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи.

ПРИМЕЧАНИЕ: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCCна упор.

9. Затяните болты крепления правого блока VCC и звёздочки выпускного распредвала моментом 15 Н»м и ослабьте на четверть оборота. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

10. Отрегулируйте натяжение цепи, затянув приспособление LRT-12-222 до момента 0,7 Н«м.









11. Установите приспособление LRT-12-224 на блок VCC левой головки цилиндров

и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке. ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.

12. Вращайте VCC левой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи.

ПРИМЕЧАНИЕ: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор.

Цепь замыкается при выходе VCC на упор.

13. Затяните болты крепления левого VCC моментом 110 Н«м, а болт крепления звёздочки выпускного вала - моментом 125 Н«м. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.



14. Установите приспособление LRT-12-224 на блок VCC правой головки цилиндров

и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке. ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.

15. Вращайте блок VCC правой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи.

ПРИМЕЧАНИЕ: Вращением VCCза приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор.

Цепь замыкается при выходе VCC на упор.

16. Затяните болты крепления правого VCC моментом 110 Н«м, а болт крепления звёздочки выпускного вала - моментом 125 Н«м. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

17. Установите диск датчика положения распредвала на правой головке цилиндров и притяните усилием руки гайку крепления диска. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.




18. Установите фиксатор LRT-12-228/1 на диск датчика правой головки положения распредвала, вверните 2 болта крепления фиксатора к правой головке цилиндров и затяните их. ПРИМЕЧАНИЕ: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров

и к нижней части передней крышки двигателя (крышки привода ГРМ).

19. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н«м

и снимите фиксатор LRT-12-228/1 с правой головки цилиндров.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

20. Установите левый диск датчика положения распредвала и притяните усилием руки гайку крепления диска.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.





21. Установите фиксатор LRT-12-228/2 на левый диск датчика положения распредвала, вверните 2 болта крепления фиксатора к левой головке цилиндров и затяните их.

ПРИМЕЧАНИЕ: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров

и к нижней части передней крышки двигателя (крышки привода ГРМ).

22. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н«м и снимите фиксатор LRT-12-228/2 с левой головки цилиндров.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

23. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/2 и LRT-12-223/1

с распредвалов правой головки цилиндров.

24. Снимите приспособленияLRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4

с распредвалов левой головки цилиндров.

25. Ослабьте LRT-12-222,отверните 2 болта крепления LRT-12-22^ правой головке цилиндров и снимите приспособление LRT-12-221.



Сборка

1. Установите верхние передние крышки привода механизма газораспределения .

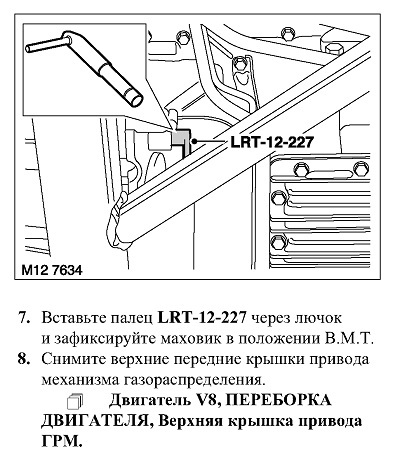

2. Выньте палец LRT-12-227 из отверстия под фиксатор.

3. Установите 4 маслораспределительные трубки на левую и правую головки цилиндров, вверните и затяните 20 болтов крепления.




Установите задний такелажный рым правой головки цилиндров, вверните и затяните 2 болта его крепления.

Вверните и затяните 8 свечей зажигания. Момент затяжки 23 Н«м.

Установите прокладки клапанных крышек.
