Range Rover 3. Прокладка головки блока цилиндров двигателя V8


Демонтаж











Разборка

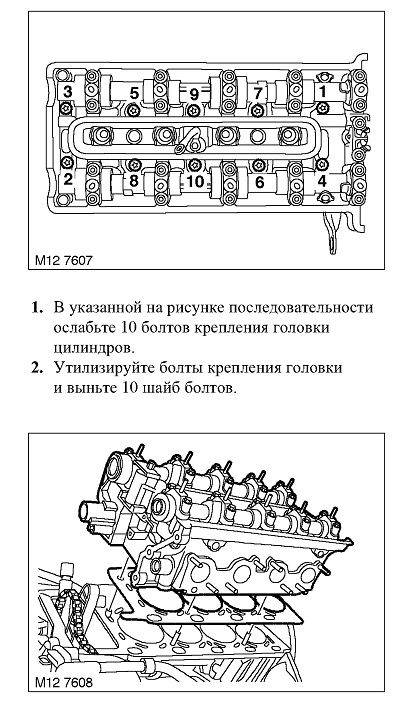

3. С помощью напарника снимите головку цилиндров.

4. Утилизируйте прокладку головки блока цилиндров.






5. Утилизируйте кольцевое уплотнение на верхней плоскости блока цилиндров.

Проверка

1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.

ВНИМАНИЕ: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не осталось масло или охлаждающая жидкость. Если этого не сделать, то, при заворачивании болтов крепления головки, можно повредить блок цилиндров.


2. При помощи поверочной линейки и щупа, проверьте деформацию нижней плоскости головки в направлениях, указанных на рисунке.





Сборка

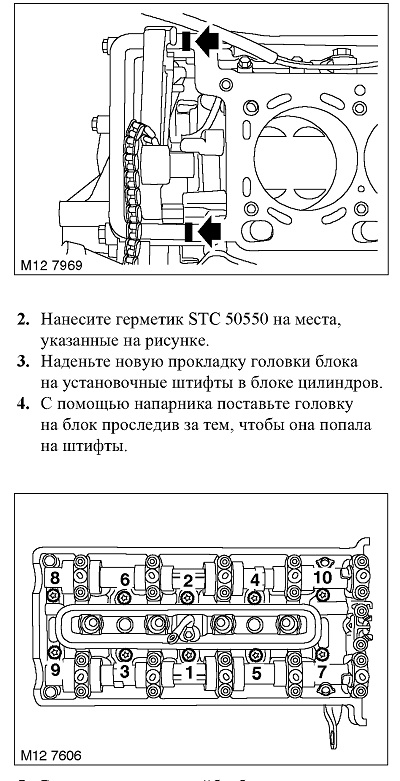

1. Установите на блок цилиндров новое кольцевое уплотнение.







5. Вложите на место шайбы болтов крепления головки и вверните новые болты. Затяните болты крепления головки моментом 30 Н«м в последовательности, указанной на рисунке. При помощи углового динамометрического ключа, в той же последовательности, доверните болты на 80о, а затем - ещё на 80о.

ПРИМЕЧАНИЕ: Не пытайтесь удалить с новых болтов специальное покрытие.

Сборка

1. Вверните болт крепления башмака левой цепи привода распредвала и затяните его моментом 10 Н«м.








6. Поверните коленчатый вал по часовой стрелке до совпадения меток В.М.Т.

ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.





7. Вставьте палец LRT-12-227 через лючок

и зафиксируйте маховик в положении В.М.Т.

8. Установите левый регулятор фаз газораспределения.


9. Присоедините шланги системы охлаждения к жидкостному насосу.



10. Протрите привалочную поверность выпускного коллектора и установите новые прокладки.

11. Нанесите на шпильки крепления выпускного коллектора консистентную смазку с медным порошком, наверните 8 гаек крепления коллектора затяните их моментом 23 Н«м.
