Range Rover 3. Верхняя передняя крышка ГРМ правой головки цилиндров двигателя V8

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Демонтаж

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте из двигателя охлаждающую жидкость.


4. Снимите защитный кожух вентилятора.

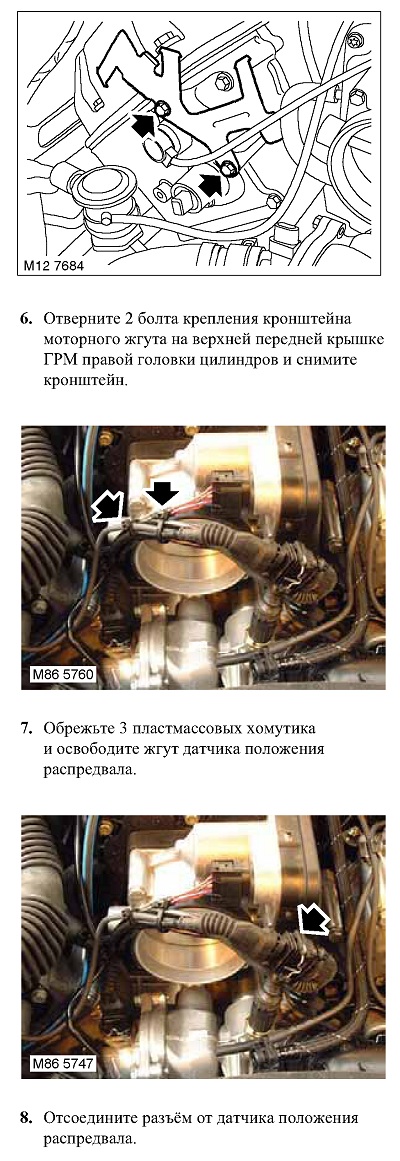

5. Отсоедините моторный жгут от кронштейна на верхней передней крышке ГРМ правой головки цилиндров.

19. Отверните 6 болтов крепления крышки привода ГРМ к головке цилиндров и снимите крышку.

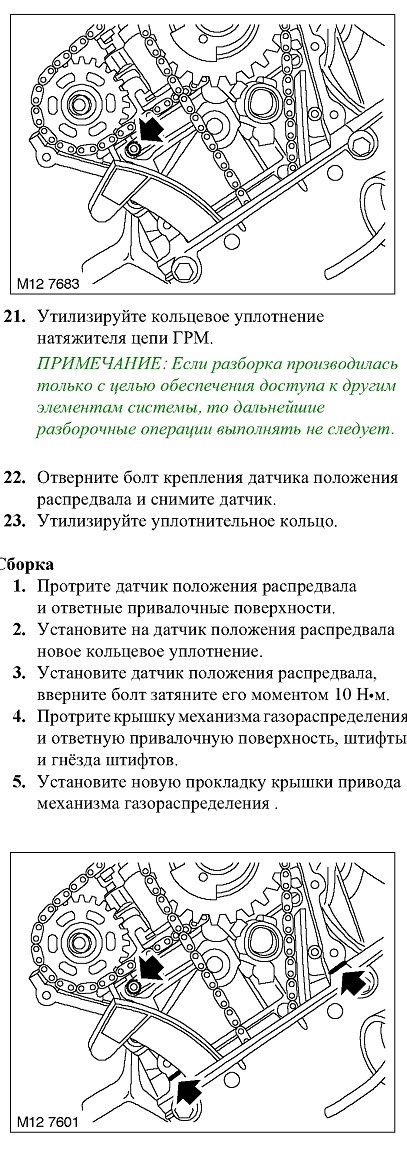

20. Утилизируйте прокладку крышки привода ГРМ.

6. Поставьте новое кольцевое уплотнение натяжителя цепи и нанесите герметик STC 50550 на указанные на рисунке места.

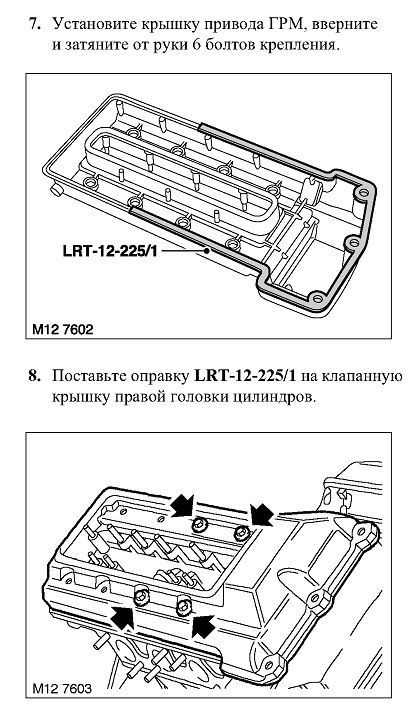

9. Установите клапанную крышку с оправкой, вверните 4 болта и затяните их моментом 10 Н«м.

10. Затяните болты крепления крышки привода ГРМ моментом 15 Н«м.

11. Отверните 4 болта крепления клапнной крышки, снимите клапанную крышку с оправкой LRT-12-225/1.

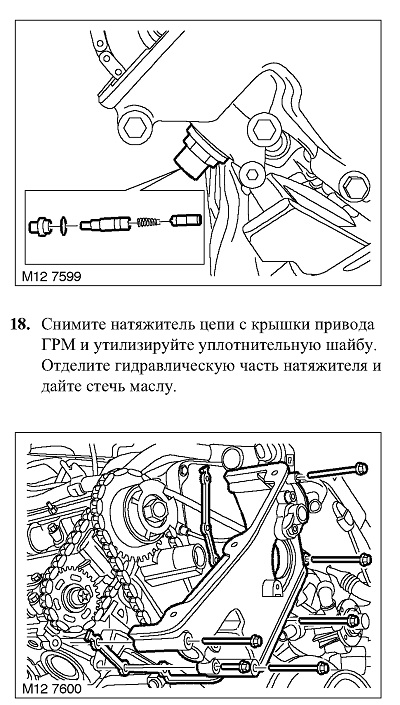

12. Поставьте новую уплотнительную шайбу, установите натяжитель цепи и затяните заглушку крепления натяжителя цепи моментом 40 Н«м.

13. Протрите клапан VCC, сальник клапана и привалочные поверхности.

14. Смажьте внутреннюю привалочную поверхность сальника клапана VCC.

15. Установите сальник электромагнитного клапана, вверните болты и затяните их.

16. Поставьте 2 новых кольцевых уплотнения

на шланг системы дожигания и уложите шланг на двигатель. Вверните и затяните 3 болта крепления шланга системы дожигания к двигателю.

17. Присоедините 2 шланга системы охлаждения

к жидкостному насосу и закрепите их хомутом.


18. Установите клапанную крышку правой головки цилиндров.


19. Присоедините к электромагнитному клапану VCC электрический разъём.

20. Присоедините разъём к датчику положения распредвала.

21. Закрепите жгут датчика положения распредвала тремя пластмассовыми хомутами.

22. Уложите моторный жгут в поддерживающий кронштейн, установите кронштейн и затяните 2 болта крепления.

23. Установите защитный кожух вентилятора.

24. Заполните систему охлаждения охлаждающей жидкостью.


25. Присоедините "отрицательную" клемму аккумуляторной батареи.
