Range Rover 3. Демонтаж регулятора фаз газораспределения (VCC) двигателя V8. Правая головка цилиндров




Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте из двигателя охлаждающую жидкость.


4. Снимите защитный кожух вентилятора.


5. Снимите клапанную крышку левой головки цилиндров.


6. Снимите клапанную крышку правой головки цилиндров.


7. Выверните 8 свечей зажигания.

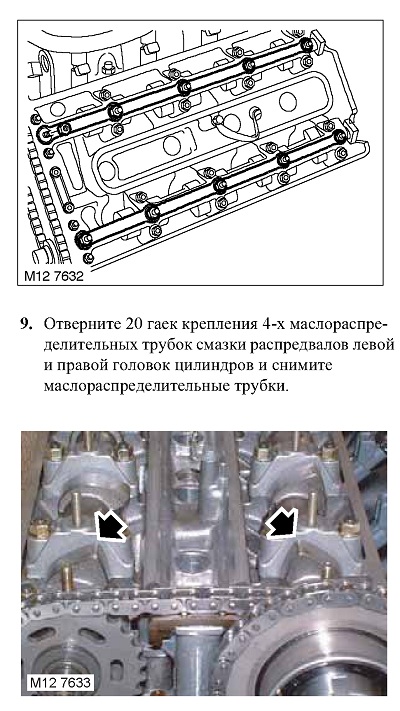

8. Отверните 2 болта крепления заднего такелажного рыма на правой головке цилиндров и снимите рым.





10. Поверните коленчатый вал так, чтобы кулачки распредвала на первом цилиндре встали в положение В.М.Т начала рабочего такта.






11. Задняя часть распредвала может казаться

смещённой по углу и занимающей неправильное положение при том, что кулачки первого цилиндра стоят в положении В.М.Т. начала рабочего такта.

ПРИМЕЧАНИЕ: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.







12. Вставьте палец LRT-12-227 через лючок

и зафиксируйте маховик в положении В.М.Т.

13. Снимите верхнюю переднюю крышку привода механизма газораспределения на левой головке.



14. Снимите верхнюю переднюю крышку привода механизма газораспределения на правой головке.









16. Отверните гайку крепления диска датчика положения распредвала левой головки и снимите диск.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.






17. Ослабьте на пол-оборота 2 болта крепления VCC правой головки и звёздочки выпускного распредвала правой головки. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

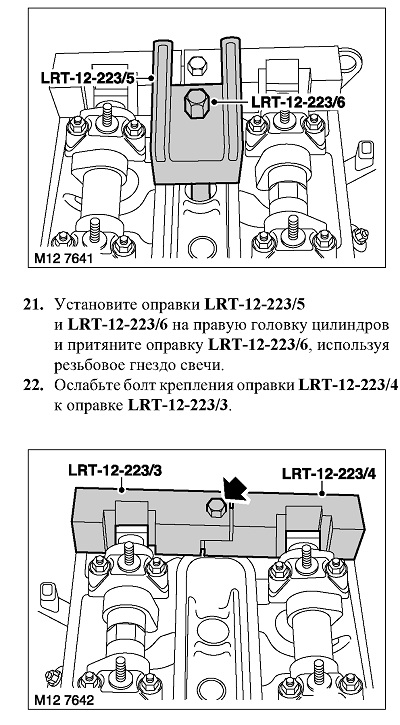

20. Установите оправки LRT-12-223/2

и LRT-12-223/1 на заднюю часть распредвалов правой головки цилиндров и затяните болт.

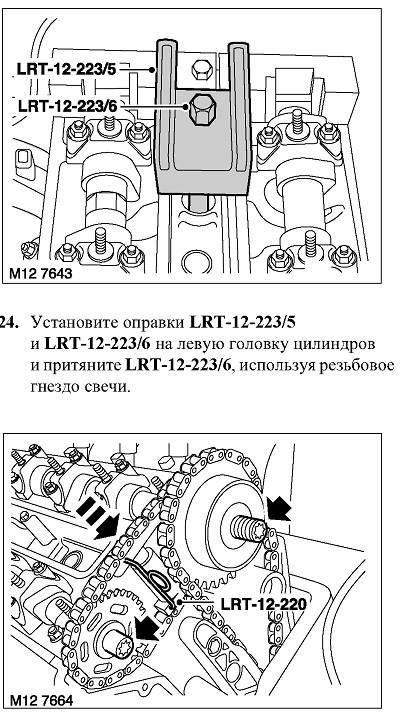

23. Установите оправки LRT-12-223/4

и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.











25. Сожмите пружину натяжителя цепи привода выпускного вала правой головки, вставьте чеку LRT-12-220 в натяжитель и отверните 2 болта крепления VCC и звёздочки выпускного распредвала правой головки цилиндров. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

26. Снимите звёздочку выпускного распредвала, цепь привода выпускного вала и VCC правой головки.

ПРИМЕЧАНИЕ: Чтобы цепь не упала вниз, прикрепите её к головке цилиндров.
