Range Rover 3. Сборка регулятора фаз газораспределения (VCC) двигателя V8. Левая головка цилиндров



1. Наденьте цепь выпускного распредвала на блок VCC левой головки, вставьте звёздочку выпускного распредвала в цепь привода. ПРИМЕЧАНИЕ: Блок VCC, цепь привода выпускного распредвала и звёздочка выпускного распредвала не имеют установочных меток. Эти компоненты могут устанавливаться на цепь привода и на распредвалы в произвольном положении.

2. Надев цепь привода на блок VCC, установите VCC и звёздочку выпускного распредвала на свои распредвалы, вверните и притяните 2 болта крепления так, чтобы устранить люфт. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
3. Сожмите пружину натяжителя цепи привода выпускного распредвала и выньте чеку LRT-12-220.

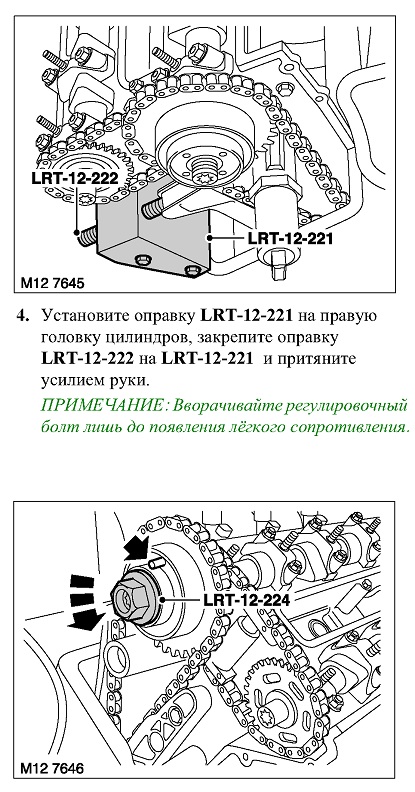

5. Установите приспособление LRT-12-224 на VCC левой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке.

6. Вращайте блок VCC за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи. ПРИМЕЧАНИЕ: Вращением VCCза приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор.

Цепь замыкается при выходе VCC на упор.

7. Затянитеболты крепления левого VCC и звёздочки выпускного распредвала моментом

15 Н«м и ослабьте на четверть оборота. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.










8. Установите приспособление LRT-12-224 на VCC правой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке.

9. Вращайте блок VCC за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи.

ПРИМЕЧАНИЕ:Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.

10. Затяните болты крепления правого VCC и звёздочки выпускного распредвала моментом

15 Н»м и ослабьте на четверть оборота. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

11. Отрегулируйте натяжение цепи, затянув приспособление LRT-12-222 до момента 0,7 Н«м.











12. Установите приспособление LRT-12-224 на VCC левой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке. ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.

13. Вращайте VCC за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи.

ПРИМЕЧАНИЕ: Вращением VCCза приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор.

Цепь замыкается при выходе VCC на упор.

14. Затяните болты кпепления левого блока VCC моментом 110 Н»м,а болт крепления звёздочки выпускного вала - моментом 125 Н«м. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.










15. Установите приспособление LRT-12-224 на VCC правой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке. ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.

16. Вращайте блок VCC за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н«м, при помощи тестера убедитесь в неразрывности цепи. ПРИМЕЧАНИЕ:Вращением VCCза приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор.

Цепь замыкается при выходе VCC на упор.

17. Затяните болты крепления правого блока VCC моментом 110 Н«м,а болт крепления звёздочки выпускного вала - моментом 125 Н«м. ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

18. Установите диск датчика положения распредвала и притяните усилием руки гайку крепления диска.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.









19. Установите фиксатор LRT-12-228/1 на правый диск датчика положения распредвала, вверните 2 болта крепления фиксатора к правой головке цилиндров и затяните их.

ПРИМЕЧАНИЕ: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала (CMP) перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров и к нижней части передней крышки двигателя (крышки привода ГРМ).

20. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н«м и снимите фиксатор LRT-12-228/1 с правой головки цилиндров.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

21. Установите левый диск датчика положения распредвала и притяните усилием руки гайку крепления диска.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.







22. Установите фиксатор LRT-12-228/2 на левый диск датчика положения распредвала, вверните 2 болта крепления фиксатора к левой головке цилиндров и затяните их.

ПРИМЕЧАНИЕ: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров

и к нижней части передней крышки двигателя (крышки привода ГРМ).

23. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н«м и снимите фиксатор LRT-12-228/2 с левой головки цилиндров.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

24. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/2 и LRT-12-223/1 с распредвалов правой головки цилиндров.

25. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4 с распредвалов левой головки цилиндров.

26. Ослабьте LRT-12-222, отверните 2 болта крепления LRT-12-221 к правой головке цилиндров и снимите приспособление LRT-12-221.

27. Установите верхнюю переднюю крышку привода механизма газораспределения на правую головку цилиндров.



28. Установите верхнюю переднюю крышку привода механизма газораспределения на левую головку цилиндров.




29. Выньте палец LRT-12-227 из отверстия под фиксатор.

30. Установите 4 маслораспределительные трубки на левую и правую головки цилиндров, вверните и затяните 20 болтов крепления.

31. Установите задний такелажный рым правой головки цилиндров, вверните и затяните 2 болта его крепления.

32. Вверните и затяните 8 свечей зажигания. Момент затяжки 31 Н«м.

33. Установите клапанную крышку правой головки цилиндров.



34. Установите клапанную крышку левой головки цилиндров.



35. Установите защитный кожух вентилятора.



36. Заполните систему охлаждения охлаждающей жидкостью.



37. Присоедините "отрицательную" клемму аккумуляторной батареи.
