Range Rover 3. Прокладка (прокладки) выпускного коллектора двигателя TD6

Range Rover 3. Прокладка (прокладки) выпускного коллектора двигателя TD6

Снятие

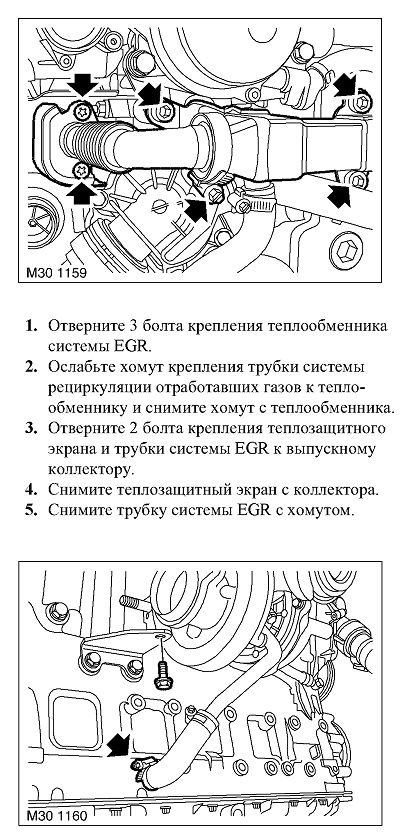

Ослабьте хомут и снимите шланг слива масла из турбокомпрессора.

Отверните болт крепления турбокомпрессора к опорному кронштейну.

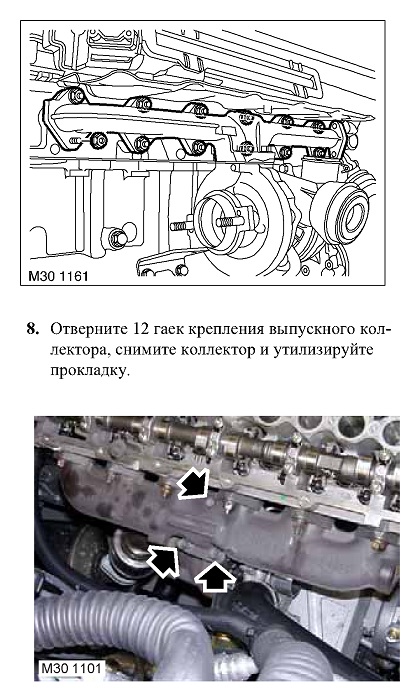

9. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку.

Установка

1. Протрите впускной коллектор и ответную привалочную поверхность.

2. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н«м.

3. Установите выпускной коллектор на головку цилиндров, использовав новую прокладку.

4. Вверните болты крепления выпускного коллектора и затяните их. Момент затяжки 24 Н«м.

5. Вверните болт крепления турбокомпрессора

к опорному кронштейну и затяните его. Момент затяжки 25 Н«м.

6. Присоедините шланг слива масла и закрепите его хомутом.

7. Протрите трубку системы рециркуляции отработавших газов и ответную привалочную поверхность.

8. Установите трубку системы рециркуляции отработавших газов (EGR), наденьте хомут, но пока не затягивайте его полностью.

9. Наденьте на коллектор теплоизолирующий экран и затяните болты крепления трубки системы рециркуляции отработавших газов (EGR) и теплоизолирующего экрана. Момент затяжки 25 Н«м.

10. Затяните хомут крепления трубки системы EGR к клапану системы.

11. Затяните болты крепления теплообменника системы рециркуляции отработавших газов (EGR). Момент затяжки 25 Н«м.
