Range Rover 3. Прокладка клапанной крышки двигателя TD6




Перед отсоединением аккумуляторной батареи убедитесь в том, что выполнены все меры предосторожности, предписанные для данной процедуры.


Снятие


1. Отсоедините "отрицательный" провод от аккумуляторной батареи.

2. Снимите форсунки.






Отсоедините разъём от датчика положения распредвала.

Отсоедините разъём от датчика абсолютного давления и температуры воздуха на впуске. Освободите от хомута проводной жгут и вакуумную трубку.





10. Отсоедините моторный жгут от хомутов и отведите его от клапанной крышки.

11. Снимите проходную уплотняющую втулку с топливной рампы.










12. Последовательно ослабьте и отверните 18 болтов крепления клапанной крышки.

13. Снимите клапанную крышку и утилизируйте её прокладку.





Установка

1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.

2. Установите новую прокладку и болты на клапанную крышку.









3. Нанесите валик герметика STC 5050 высотой и шириной по 2 мм, как показано на рисунке.

4. Установите клапанную крышку на место и равномерно притяните её болтами. Момент затяжки 10 Н«м.

5. Установите проходную уплотняющую втулку на топливную рампу.

6. Закрепите моторный жгут в хомутах.

7. Закрепите на клапанной крышке магистраль обратного слива топлива и моторный жгут.

8. Закрепите на клапанной крышке вакуумный шланг и присоедините его к вакуумному ресиверу.

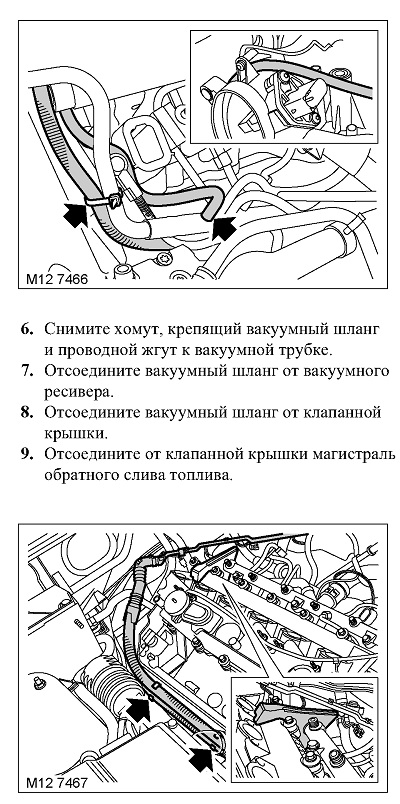

9. Установите хомут, крепящий вакуумный шланг и проводной жгут к вакуумной трубке.






10. Присоедините разъём к датчику абсолютного давления и температуры воздуха на впуске.

11. Присоедините разъём к датчику положения распредвала.

12. Установите форсунки.


13. Присоедините "отрицательный" провод к аккумуляторной батарее.
