Range Rover 3. Впускной и выпускной распредвалы двигателя TD6

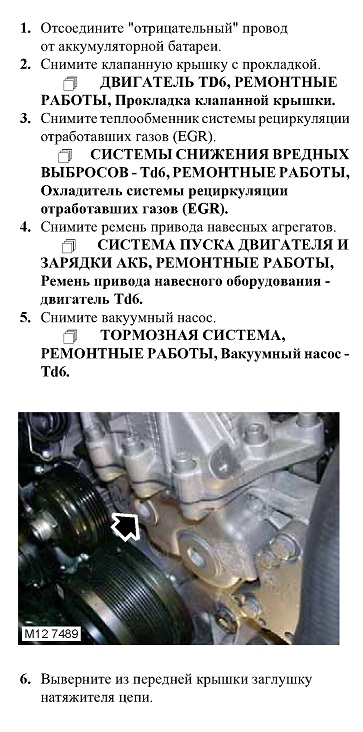

Перед отсоединением аккумуляторной батареи убедитесь в том, что выполнены все меры предосторожности, предписанные для данной процедуры.

Снятие

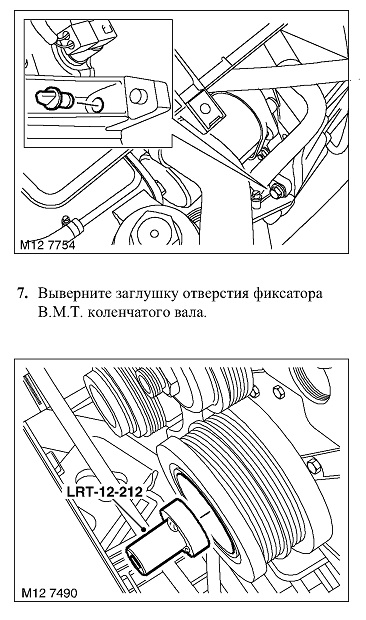

8. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поворачивайте коленчатый вал в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении В.М.Т. хода сжатия.

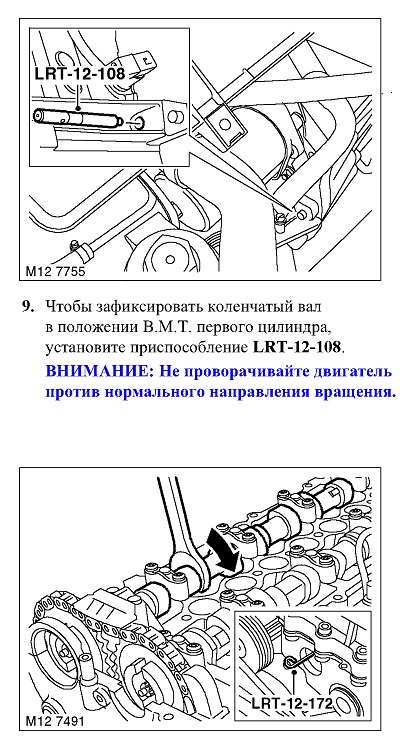

10. Вращая выпускной распредвал гаечным ключом за шестигранник, полностью сожмите натяжитель цепи.

11. Зафиксируйте взведённый натяжитель приспособлением LRT-12-172.





13. Придерживая распредвалы за шестигранники, отверните болты крепления обеих звёздочек.

14. Чтобы не повредить клапаны при вращении распредвалов, снимите приспособление LRT-12-108 и поверните коленчатый вал примерно на 45 град  в направлении обратном нормальному вращению.

15. Выверните и утилизируйте болты крепления звёздочек, снимите звёздочки с распредвалов.











16. Обратите внимание на то, как помечены крышки подшипников распредвалов. Впускной распредвал помечен буквой " Е" а крышки маркируются от "Е1" до "Е7", начиная от звёздочки, если смотреть на двигатель со стороны выпуска. Выпускной распредвал помечен буквой "А",

а крышки маркируются от " А1" до " А7", начиная от звёздочки, если смотреть на двигатель со стороны выпуска.

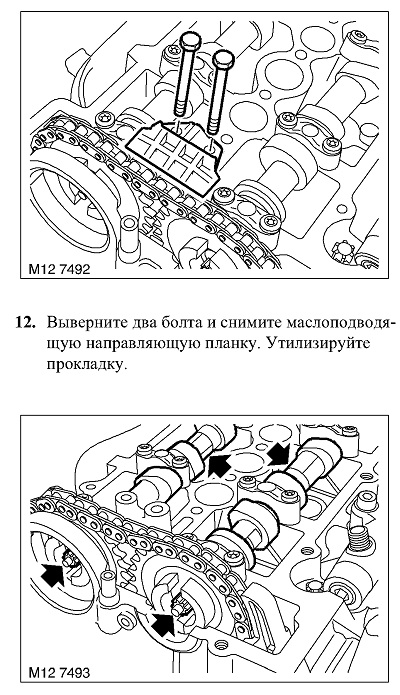

17. Последовательно и равномерно ослабьте и отверните 14 болтов крепления крышек подшипников распредвала.

18. Снимите крышки подшипников распредвала.

19. Снимите распредвал.








Установка

1. Протрите распредвал, постели шеек и крышки подшипников.

2. Смажьте распредвал, его постели и крышки.

3. Уложите распредвал в головку цилиндров в положении примерно соответствующем В.М.Т. начала рабочего хода первого цилиндра.

4. Установите крышки подшипников на свои места, вверните болты крепления и затяните их, равномерно и последовательно, моментом

10 Н«м.

5. Установите звёздочки на распредвалы и притяните их новыми болтами настолько, чтобы звёздочки могли свободно вращаться без торцевого биения.

6. Протрите маслоподводящую направляющую планку и ответную привалочную поверхность.

7. Установите на маслоподводящую направляющую планку новую прокладку.

8. Установите планку на место и притяните её болтами. Момент затяжки 10 Н«м.

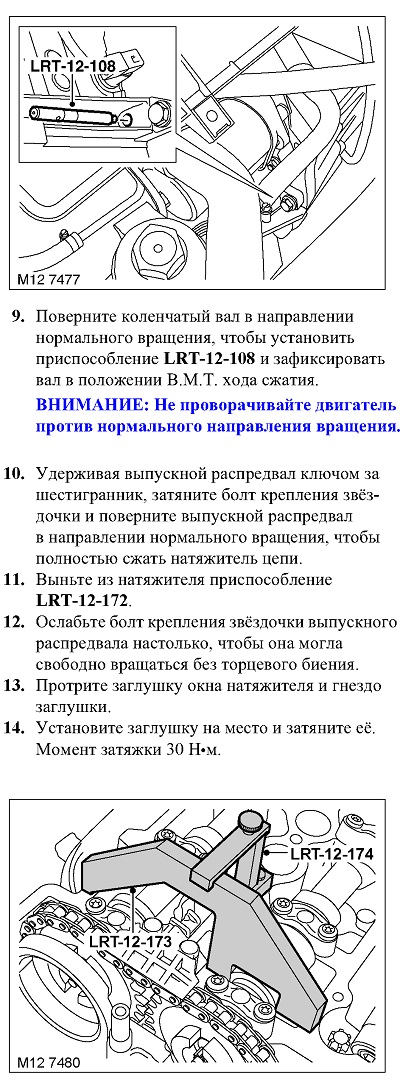

15. Установите на головку цилиндров приспособление LRT-12-174 .





16. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

17. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Н«м и доверните его ещё на 35о.

18. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.










19. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

20. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Н«м и доверните его ещё на 35о.

21. Снимите приспособления LRT-12-174 и LRT-12-173.

22. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.

23. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поверните коленчатый вал на два оборота в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении В.М.Т. хода сжатия.

24. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108. ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

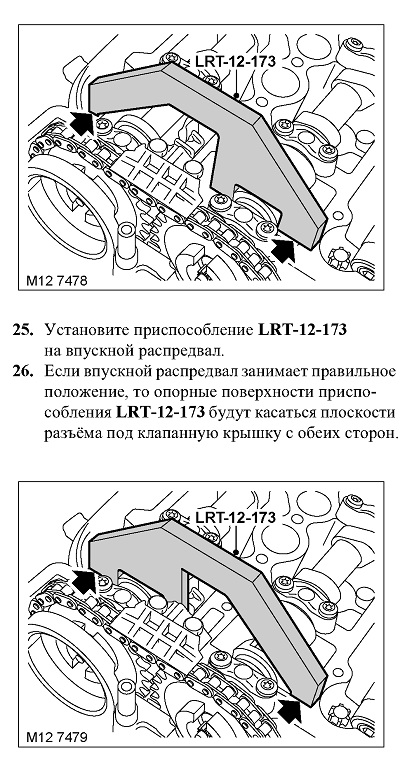

27. Снимите приспособление LRT-12-173

со впускного распредвала и установите его на выпускной распредвал.

28. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку

с обеих сторон.

29. При необходимости, регулировку фаз газораспределения следует повторить.

30. Снимите приспособления LRT-12-174 и LRT-12-108.

31. Заверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.

32. Установите вакуумный насос.





33. Установите ремень привода навесных агрегатов.


34. Установите теплообменник системы рециркуляции отработавших газов.


35. Установите клапанную крышку с прокладкой.



36. Присоедините "отрицательный" провод к аккумуляторной батарее.
