СИСТЕМА ПИТАНИЯ ТОПЛИВОМ ДВИГАТЕЛЯ АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 1

Система питания топливом обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями. На двигателях КамАЗ применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.

Принципиальная схема системы питания показана на рис. 35. Топливо из бака 1 через фильтр грубой очистки 2 засасывается топливоподкачивающим насосом и через фильтр тонкой очистки 17 по топливопроводам низкого давления 3, 9, 15, 21 подается к топливному насосу высокого давления; согласно порядку работы цилиндров двигателя насос распределяет топливо по трубопроводам 6 высокого давления к форсункам 5. Форсунки распыляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в систему воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным топливо-проводам 16 и 18 отводятся в топливный бак. Топливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопроводы 4, 14, 20.








Рис. 35. Схема питания двигателя топливом: 1 - бак топливный; 2 - фильтр грубой очистки топлива; 3 - трубка топливная подводящая к насосу низкого давления; 4 - трубка топливная дренажная форсунок левых головок; 5 - форсунка; 6 -трубка топливная высокого давления; 7 - насос топливоподкачивающий низкого давления; 8 - насос топливоподкачивающий ручной; 9 - трубка топливная отводящая насоса низкого давления; 10 - насос топливный высокого давления; 11 - клапан электромагнитный; 12-трубка топливная к электромагнитному клапану; 13 - свеча факельная; 14 - трубка топливная дренажная форсунок правых головок; 15 - трубка топливная подводящая ТНВД; 16 - трубка топливная отводящая ТНВД; 17 - фильтр тонкой очистки топлива; 18 - трубка топливная фильтра тонкой очистки топлива; 19 - тройник крепления топливных трубок; 20 - трубка топливная сливная; 21 - топливопровод к фильтру грубой очистки; 22 - труба приемная с фильтром















Фильтр грубой очистки (отстойник) (рис. 36) предварительно очищает топливо, поступающее в топливоподкачивающий насос низкого давления. Он установлен на всасывающей магистрали системы питания с левой стороны автомобиля на раме.

Стакан 2 соединен с корпусом 10 четырьмя болтами 7 и уплотнен кольцом 9. Снизу в бобышку колпака ввернута сливная пробка 1. Топливо, поступающее из топливного бака через подводящий штуцер, стекает в стаканы. Крупные частицы и вода собираются в нижней части стакана. Из верхней части через фильтрующую сетку 4 по отводящему штуцеру и топливопроводам топливо подается к топливоподкачивающему насосу.

Фильтр тонкой очистки (рис. 37), окончательно очищающий топливо перед поступлением в топливный насос высокого давления, установлен в самой высокой точке системы питания для сбора и удаления в бак проникшего в систему питания воздуха вместе с частью топлива через клапан-жиклер, установленный в корпусе 1. Начало сдвига клапана-жиклера 4 (рис. 38) происходит при давле-
нии в полости 24,5... 44,1 кПа (0,25... 0,45 кгс/см2), а начало перепуска топлива из полости А в полость В — при давлении в полости А 196,2... 235,3 кПа (2,0... 2,4 кгс/см2). Регулируется клапан подбором регулировочных шайб 1 внутри пробки клапана.

Топливопроводы подразделяются на топливопроводы низкого 392... 1961 кПа (4... 20 кгс/см2) и высокого более 19614 кПа (200 кгс/см2) давления. Топливопроводы высокого давления изготовлены из стальных трубок, концы которых выполнены конусообразными, прижаты накидными гайками через шайбы к конусным гнездам штуцеров топливного насоса и форсунок. Во избежание поломок от вибрации топливопроводы закреплены скобками и кронштейнами.









Насос топливный высокого давления предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением. В корпусе 1 (рис. 39) установлены восемь секций, каждая состоит из корпуса 17, втулки 16 плунжера 11, поворотной втулки 10, нагнетательного клапана 19, прижатого через уплотнительную прокладку 18 к втулке плунжера





штуцером 20. Плунжер совершает возвратно-поступательное движение под действием кулачка вала 44 и пружины 8. Толкатель от проворачивания в корпусе зафиксирован сухарем 6. Кулачковый вал вращается в роликоподшипниках 42, установленных в крышках и прикрепленных к корпусу насоса. Осевой зазор кулачкового вала регулируется прокладками 48. Величина зазора должна быть не более 0,1 mm.

Для увеличения подачи топлива плунжер 11 поворачивают втулкой 10, соединенной через ось поводка с рейкой 15 насоса. Рейка перемещается в направляющих втулках 57. Выступающий ее конец закрыт пробкой 54. С противоположной стороны насоса находится винт, регулирующий подачу топлива всеми секциями насоса. Этот винт закрыт пробкой и запломбирован.

Топливо к насосу подводится через специальный штуцер, к которому болтом крепится трубка низкого давления. Далее по каналам в корпусе оно поступает к впускным отверстиям втулок 16 плунжеров.











Рис. 40. Регулятор частоты вращения: 1 - крышка задняя; 2 - гайка; 3 - шайба; 4 - подшипник; 5 -прокладка регулировочная; 6-шестерня промежуточная; 7 - прокладка задней крышки регулятора; 8 - кольцо стопорное; 9 - державка грузов; 10 - ось груза; 11 -подшипник упорный; 12-муфта; 13-груз; 14-палец; 15-корректор; 16-пружина возвратная рычага останова; 17-болт; 18-втулка; 19-кольцо; 20-рычаг пружины регулятора; 21-шестерня ведущая; 22-сухарь ведущей шестерни; 23-фланец ведущей шестерни; 24 - болт регулировочный подачи топлива; 25- рычаг стартовой пружины; 26 -пружина регулятора: 27 - рейка; 28 - пружина стартовая; 29 - штифт; 30 - рычаг реек; 31 - рычаг регулятора; 32 -рычаг муфты грузов; 33 - ось рычагов регулятора; 34 - болт крепления верхней крышки

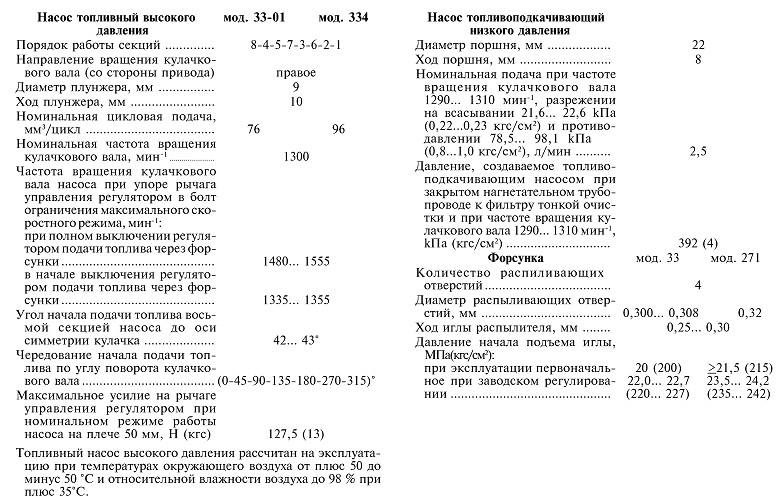

Характеристика топливной аппаратуры
