Jeep XJ. Manual - part 905





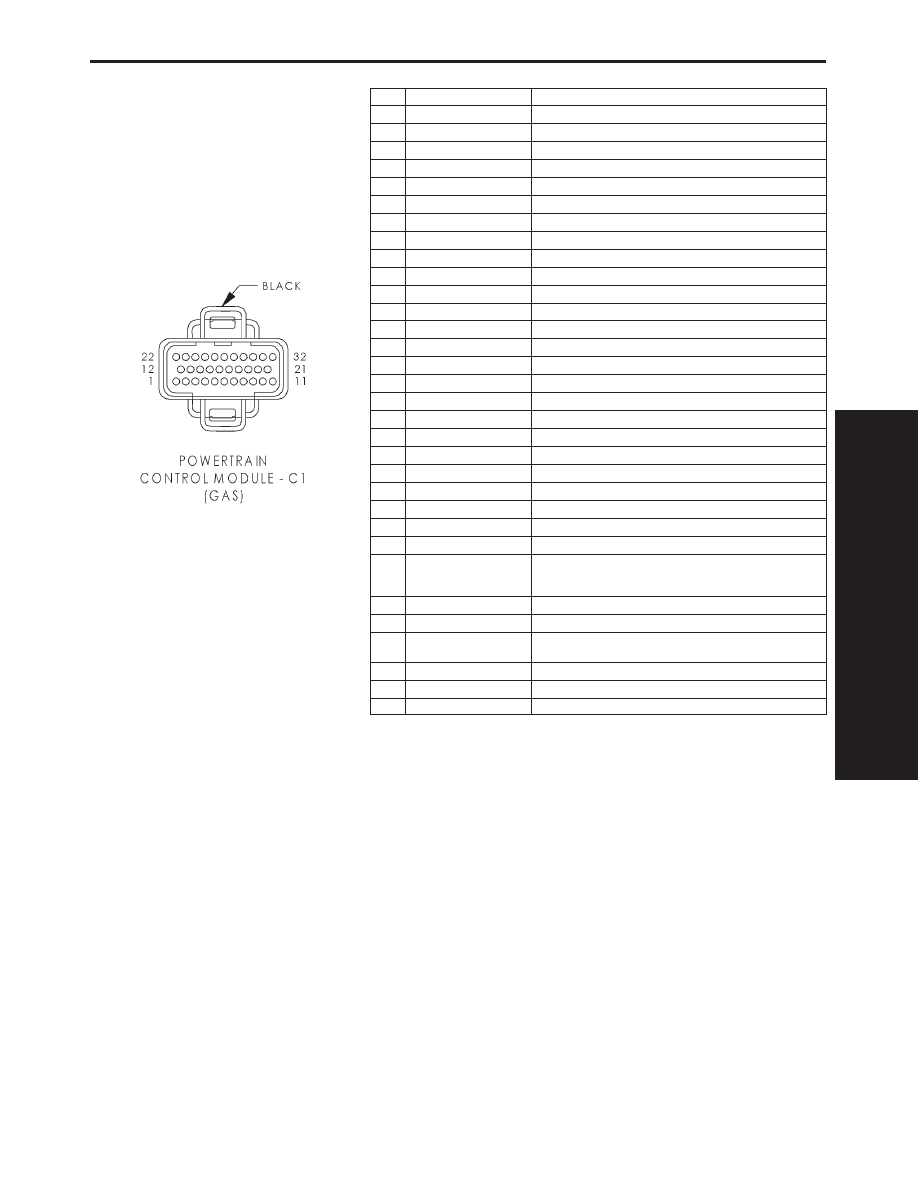

POWERTRAIN CONTROL MODULE C1 (GAS) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

K167 18BR/YL

SENSOR GROUND

5

-

-

6

T41 18BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

7

K19 18GY

IGNITION COIL NO. 1 DRIVER

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

-

-

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

K78 18GY (A/T)

IDLE ACTUATOR

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

-

-

22

A61 14DG/BK

FUSED B(+)

23

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

24

K41 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

25

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

26

K241 18LG/RD
(CALIFORNIA/BUILT UP
EXPORT)

OXYGEN SENSOR 2/1 SIGNAL

27

K1 18DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

28

-

-

29

K341 18TN (CALIFORNIA/
BUILT UP EXPORT)

OXYGEN SENSOR 2/2 SIGNAL

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

89

CONNECTOR PINOUTS

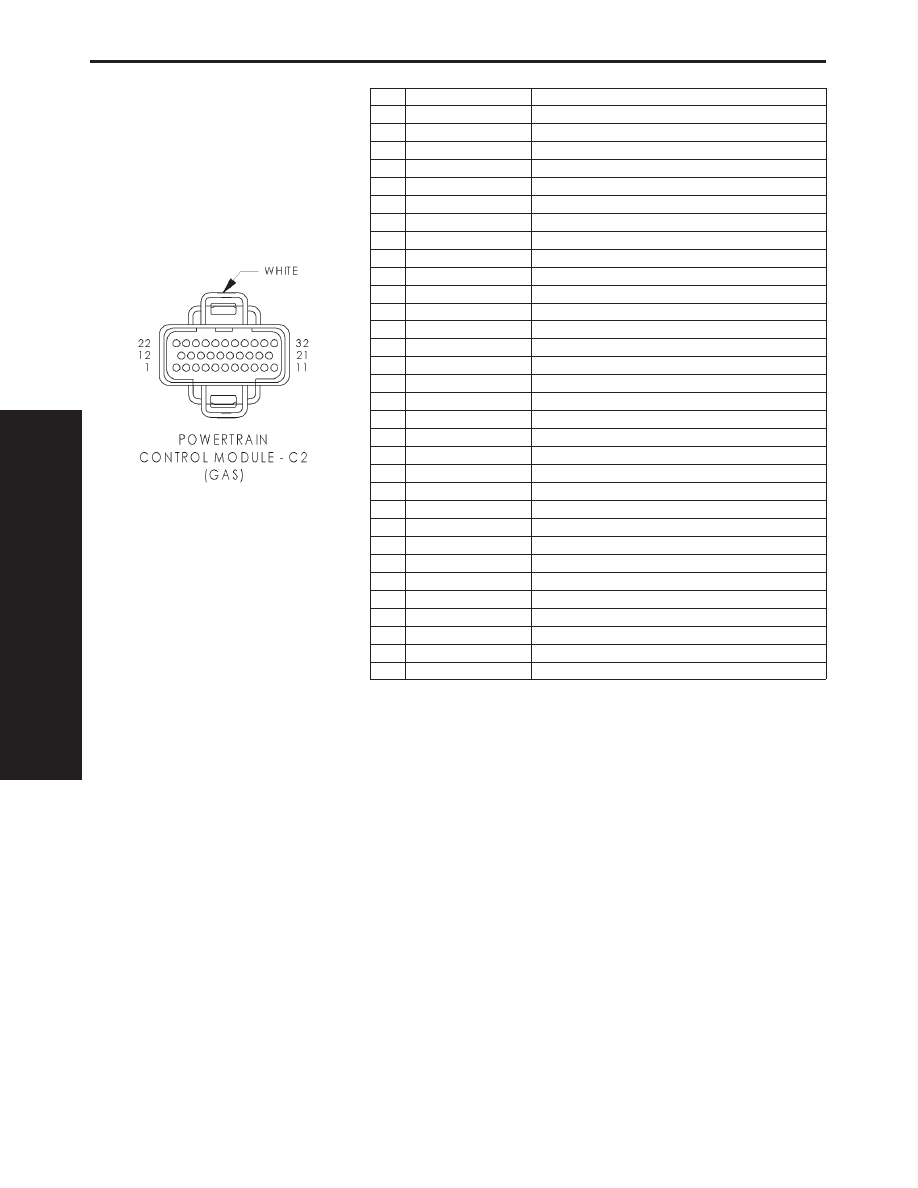

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K15 18PK/BK

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

-

-

9

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

10

K20 18DG

GENERATOR FIELD

11

-

-

12

K16 18LG/BK

FUEL INJECTOR NO. 6 DRIVER

13

-

-

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

K6 18VT/OR

5V SUPPLY

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

90

CONNECTOR PINOUTS

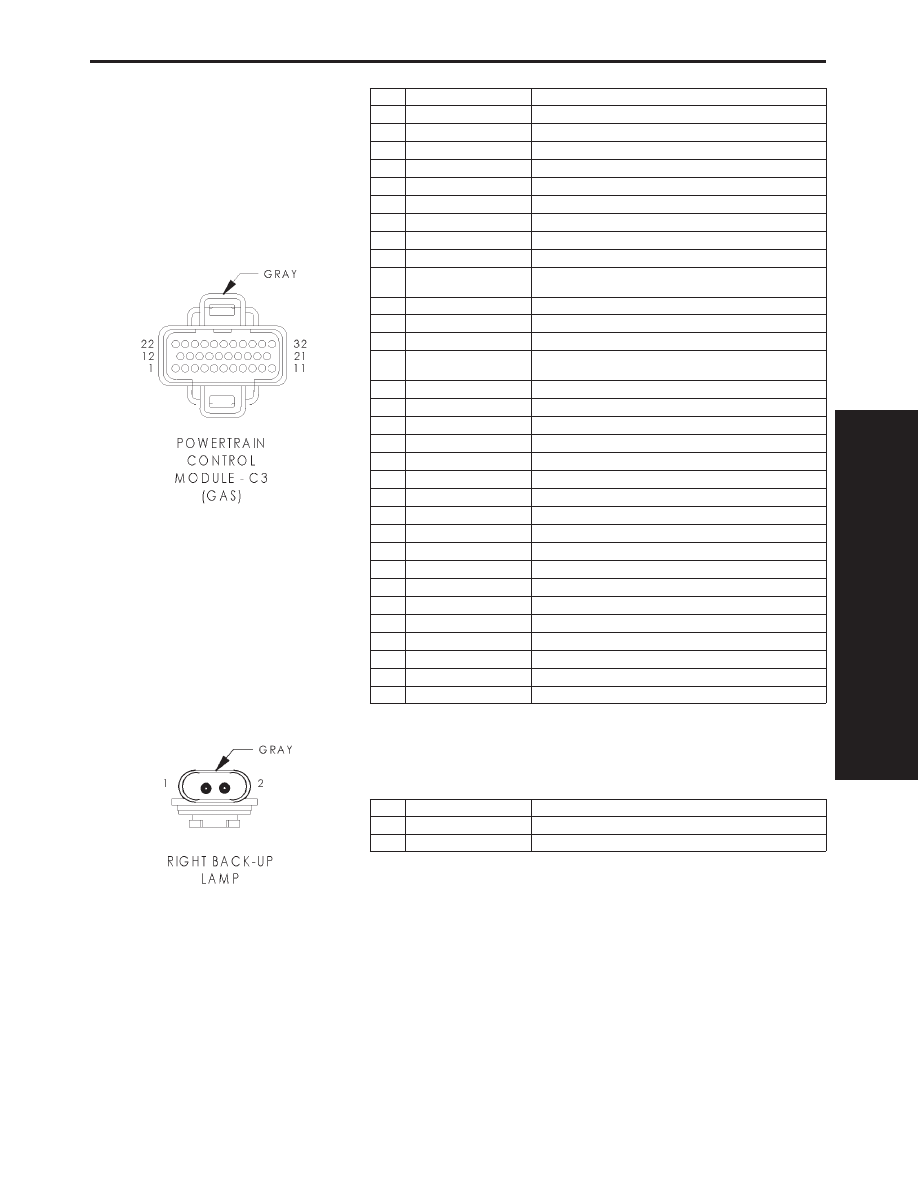

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

-

-

8

K73 18BR/OR

OXYGEN SENSOR UPSTREAM RELAY CONTROL

9

K74 18BR/VT

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

10

K106 18WT/DG (LEAK DE-
TECTION)

LEAK DETECTION PUMP SOLENOID CONTROL

11

V32 18YL/RD

SPEED CONTROL SUPPLY

12

F142 18DG/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

C48 18TN

RADIATOR FAN REQUEST

14

K105 18WT/OR (LEAK DE-
TECTION)

LEAK DETECTION PUMP SWITCH SENSE

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C22 18DB/WT

A/C SWITCH SENSE

23

C90 18LG

A/C SELECT INPUT

24

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

25

K72 18DG/OR

GENERATOR SOURCE

26

K226 18DB/LG

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

D2 18WT/BK

CCD BUS(-)

29

D20 18LG/BK

SCI RECEIVE

30

D1 18VT/BR

CCD BUS(+)

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

RIGHT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L10 18BR/LG

BACK-UP LAMP FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

91

CONNECTOR PINOUTS

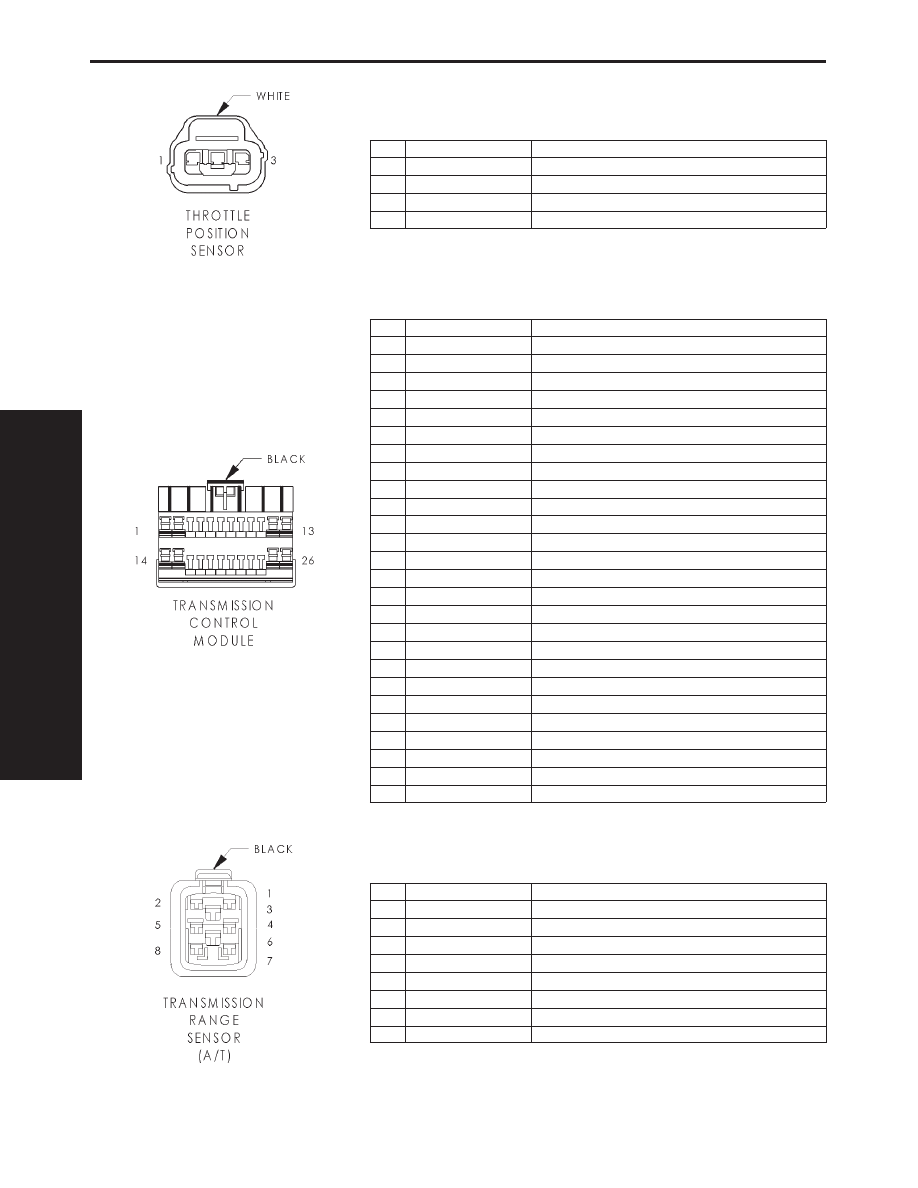

THROTTLE POSITION SENSOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K22 18OR/DB (M/T)

THROTTLE POSITION SENSOR SIGNAL

2

K22 20OR/DB (A/T)

THROTTLE POSITION SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

TRANSMISSION CONTROL MODULE - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

T31 20VT/LG

INPUT SPEED SENSOR GROUND

2

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

3

T13 20DB/BK

OUTPUT SPEED SENSOR GROUND

4

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

5

-

-

6

D2 20WT/BK

CCD BUS(-)

7

D1 20VT/BR

CCD BUS(+)

8

-

-

9

T3 18VT

TRS 3 SENSE

10

-

-

11

T22 20DB/WT

SOLENOID C CONTROL

12

T19 20WT

SOLENOID A CONTROL

13

T60 20OR/WT

SOLENOID B CONTROL

14

D21 20PK

SCI TRANSMIT

15

-

-

16

K167 20BR/YL

SENSOR GROUND

17

K22 20OR/DB

THROTTLE POSITION SENSOR SIGNAL

18

L10 18BR/LG

TRS REVERSE SENSE

19

-

-

20

-

-

21

T42 18VT/WT

TRS 1-2 SENSE

22

T1 18LG/BK

TRS OVERDRIVE SENSE

23

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

24

Z12 18BK/TN

GROUND

25

M1 20PK

FUSED B(+)

26

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

TRANSMISSION RANGE SENSOR (A/T) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T42 18VT/WT

TRS 1-2 SENSE

2

T3 18VT

TRS 3 SENSE

3

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T1 18LG/BK

TRS OVERDRIVE SENSE

5

-

-

6

L10 18BR/LG

TRS REVERSE SENSE

7

T41 20BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

8

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

92

CONNECTOR PINOUTS
