Jeep XJ. Manual - part 904





C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

85

CONNECTOR PINOUTS

FUSES (DIESEL)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

50A

A54 12RD/GY

FUSED B(+)

3

50A

A54 12RD/GY

FUSED B(+)

4

30A

A16 12RD/LG

FUSED B(+)

5

40A

A1 12RD

FUSED B(+)

6

30A

A61 14LG/RD

FUSED B(+)

7

20A

A41 16YL

FUSED B(+)

8

30A

A3 14RD/WT

FUSED B(+)

9

50A

A7 10RD/BK

FUSED B(+)

10

40A

A2 12PK/BK

FUSED B(+)

11

40A

A111 12RD/LG

FUSED B(+)

12

40A

F141 12LG/RD

FUSED B(+)

13

40A

F141 12LG/RD

FUSED B(+)

14

20A

A20 12RD/DB

FUSED B(+)

15

30A

A4 12BK/PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

17

-

-

-

18

-

-

-

19

15A

F32 20PK/DB

FUSED B(+)

20

20A

A17 18RD/BK

FUSED B(+)

20

20A

A17 16RD/BK

FUSED B(+)

21

20A

F142 16DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

20A

F75 16VT

FUSED B(+)

23

15A

L9 20BK/PK

FUSED B(+)

24

10A

F16 16RD/LG

FUSED B(+)

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F34 18TN/BK

FUSED B(+)

27

10A

F1 20DB/GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

86

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

87

CONNECTOR PINOUTS

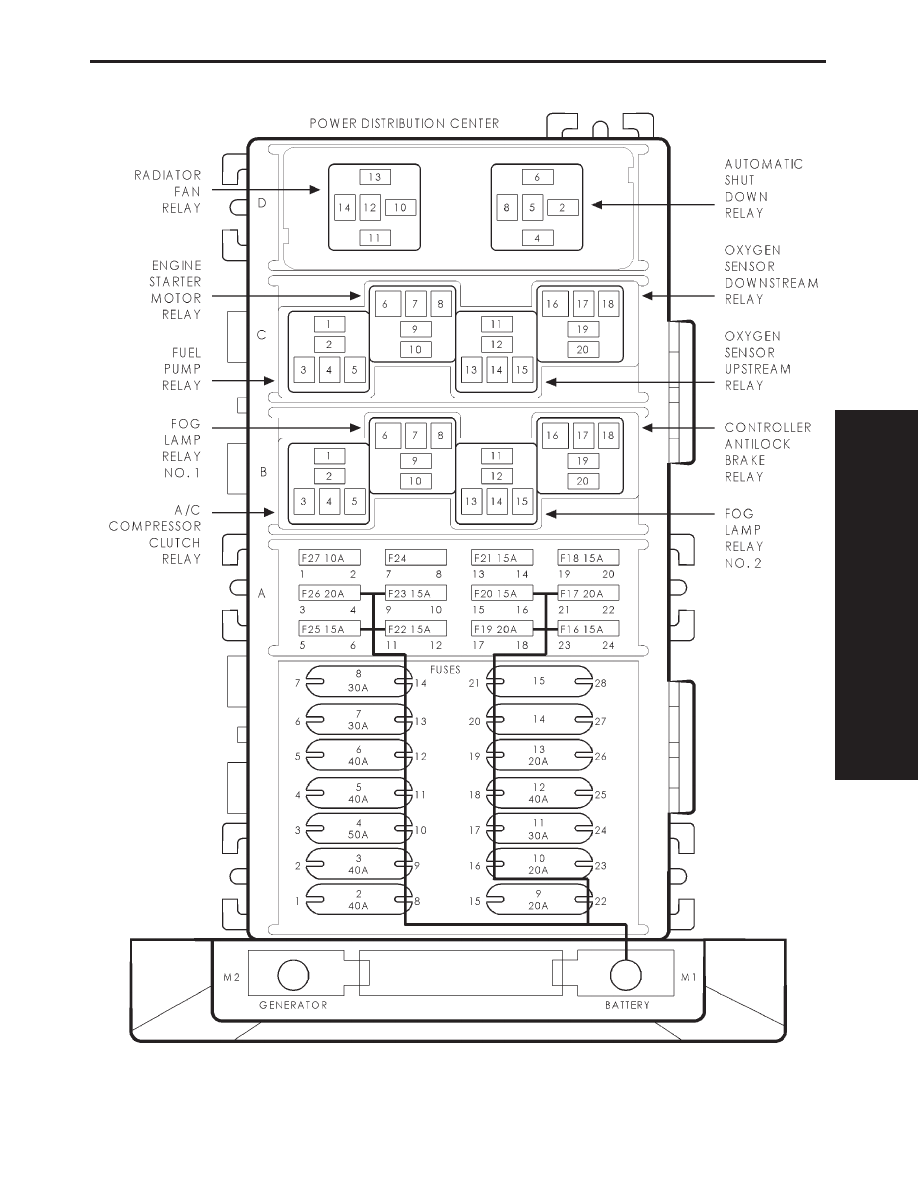

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

40A

A1 12RD

FUSED B(+)

3

40A

A2 12PK/BK

FUSED B(+)

4

50A

A7 10RD/BK

FUSED B(+)

5

40A

F141 12LG/RD

FUSED B(+)

6

40A

A111 12RD/LG

FUSED B(+)

7

30A

A3 14RD/WT

FUSED B(+)

7

30A

A3 14RD/WT (DRL)

FUSED B(+)

8

30A

A16 14RD/LG

FUSED B(+)

9

20A

A17 16RD/BK

FUSED B(+)

9

20A

A17 16RD/BK

FUSED B(+)

10

20A

A41 16YL

FUSED B(+)

11

30A

A4 12BK/PK

FUSED B(+)

12

(ABS)

40A

A10 12RD/DG

FUSED B(+)

13

(ABS)

20A

A20 12RD/DB

FUSED B(+)

14

-

-

FUSED B(+)

15

-

-

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

17

20A

F99 18RD

FUSED B(+)

18

15A

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

19

20A

F34 18TN/BK

FUSED B(+)

20

15A

L9 20BK/PK

FUSED B(+)

21

15A

F142 18DG/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

15A

A61 14DG/BK

FUSED B(+)

23

15A

F32 20PK/DB

FUSED B(+)

24

-

-

-

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F75 16VT

FUSED B(+)

27

(ABS)

10A

F1 20DB/GY

A17 16RD/BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

88

CONNECTOR PINOUTS
