(1) Remove the front output shaft seal from case

with pry tool (Fig. 32).

(2) Remove the front output shaft bearing retain-

ing ring with screwdriver (Fig. 33).

(3) Remove bearing with Tool Handle C-4171 and

Tool 5065 (Fig. 34).

(4) Install front output shaft front bearing in case

with Tool Handle C-4171 and Installer 5064 (Fig. 35).

(5) Install output shaft front bearing retaining

ring (Fig. 36). Start ring into place by hand. Then
use small screwdriver to work ring into case groove.
Be sure ring is fully seated before proceeding.

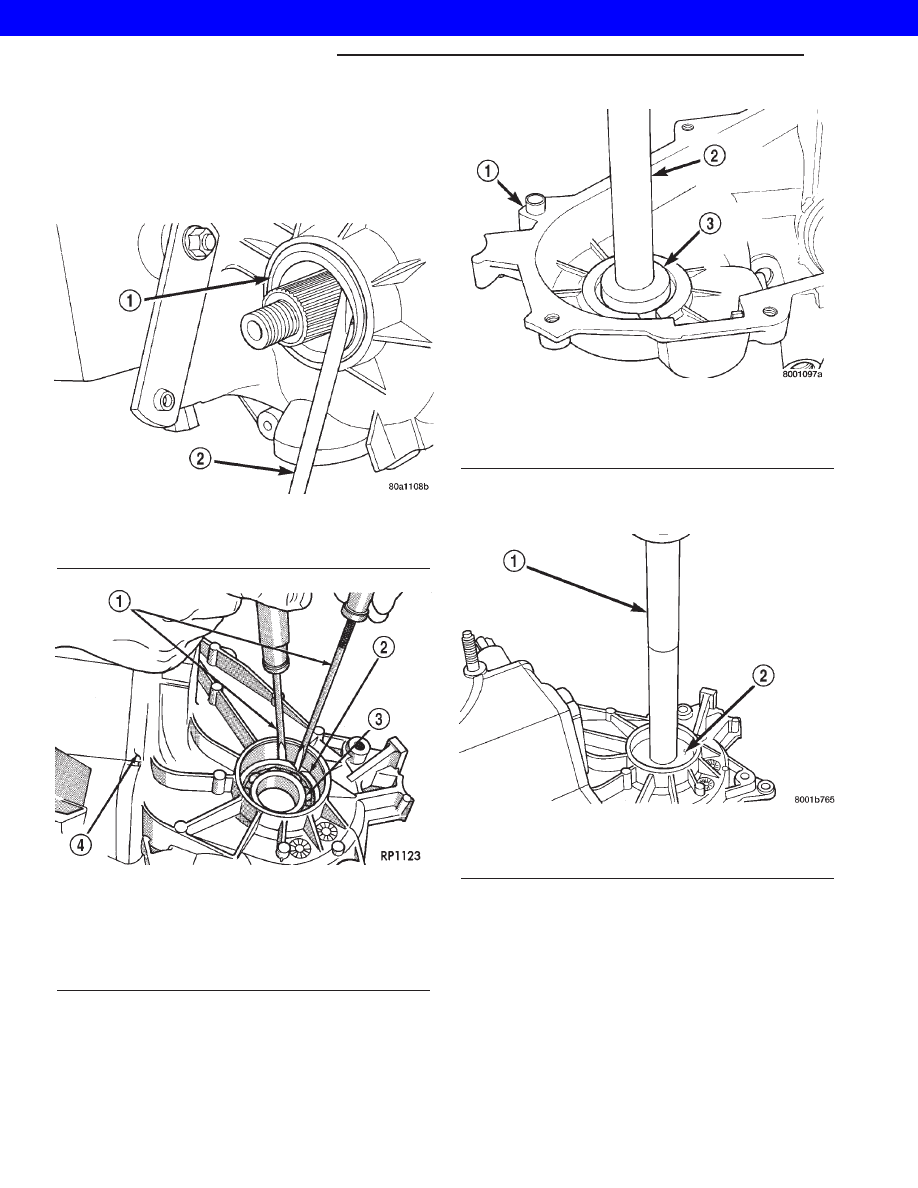

Fig. 32 Front Output Seal Removal

1 - OUTPUT SHAFT SEAL
2 - PRYBAR

Fig. 33 Front Output Shaft Bearing Retaining Ring

Removal

1 - SCREWDRIVERS
2 - SNAP-RING
3 - FRONT OUTPUT SHAFT BEARING
4 - FRONT CASE

Fig. 34 Front Output Shaft Bearing Removal

1 - FRONT CASE
2 - SPECIAL TOOL C-4171
3 - SPECIAL TOOL 5065

Fig. 35 Front Output Shaft Bearing Installation

1 - SPECIAL TOOL C-4171
2 - SPECIAL TOOL 5064

21s - 50

TRANSFER CASE NV-231

XJ

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE

(6) Install new front output seal in front case with

Installer Tool 8143-A as follows:

(a) Place new seal on tool. Garter spring on

seal goes toward interior of case.

(b) Start seal in bore with light taps from ham-

mer (Fig. 37). Once seal is started, continue tap-
ping seal into bore until installer tool bottoms
against case.

(7) Remove the output shaft rear bearing with the

screw and jaws from Remover L-4454 and Cup 8148
(Fig. 38).

(8) Install new bearing with Tool Handle C-4171

and Installer 5066 (Fig. 39). The bearing bore is
chamfered at the top. Install the bearing so it is
flush with the lower edge of this chamfer (Fig. 40).

Fig. 36 Installing Output Shaft Front Bearing

Retaining Ring

1 - WORK RETAINING RING INTO BORE GROOVE WITH SMALL
SCREWDRIVER

Fig. 37 Front Output Seal Installation

1 - INSTALLER 8143-A
2 - TRANSFER CASE

Fig. 38 Output Shaft Rear Bearing Removal

1 - REAR CASE
2 - SPECIAL TOOL L-4454-1 AND L-4454-3
3 - SPECIAL TOOL 8148

Fig. 39 Output Shaft Rear Bearing Installation

1 - HANDLE C-4171
2 - OUTPUT SHAFT INNER BEARING
3 - INSTALLER 5066

XJ

TRANSFER CASE NV-231

21s - 51

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE

(9) Using Remover C-4210 and Handle C-4171,

drive input shaft bearing from inside the annulus
gear opening in the case (Fig. 41).

(10) Install locating ring on new bearing.
(11) Position case so forward end is facing upward.
(12) Using Remover C-4210 and Handle C-4171,

drive input shaft bearing into case. The bearing
locating ring must be fully seated against case sur-
face (Fig. 42).

(13) Remove input gear pilot bearing by inserting

a suitably sized drift into the splined end of the input
gear and driving the bearing out with the drift and a
hammer (Fig. 43).

(14) Install new pilot bearing with Installer 5065

and Handle C-4171 (Fig. 44).

Fig. 40 Output Shaft Rear Bearing Installation Depth

1 - BEARING (SEATED) AT LOWER EDGE OF CHAMFER
2 - CHAMFER

Fig. 41 Input Shaft Bearing Removal

1 - SPECIAL TOOL C-4171
2 - SPECIAL TOOL C-4210

Fig. 42 Seating Input Shaft Bearing

1 - SNAP-RING
2 - INPUT SHAFT BEARING

Fig. 43 Remove Input Gear Pilot Bearing

1 - DRIFT
2 - INPUT GEAR

21s - 52

TRANSFER CASE NV-231

XJ

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE

(15) Remove front bearing retainer seal with suit-

able pry tool.

(16) Install new front bearing retainer seal with

Installer 7884 (Fig. 45).

(17) Remove seal from oil pump housing with a

suitable pry tool

(18) Install new seal in oil pump housing with

Installer 7888 (Fig. 46).

(19) Remove rear retainer bearing with Installer

8128 and Handle C-4171.

(20) Install rear bearing in retainer with Handle

C-4171 and Installer 5064 (Fig. 47).

Fig. 44 Install Input Gear Pilot Bearing

1 - SPECIAL TOOL C-4171
2 - SPECIAL TOOL 5065
3 - INPUT GEAR

Fig. 45 Install Front Bearing Retainer Seal

1 - FRONT BEARING RETAINER
2 - SPECIAL TOOL 7884

Fig. 46 Oil Pump Seal Installation

1 - HOUSING SEAL
2 - SPECIAL TOOL 7888
3 - OIL PUMP FEED HOUSING

XJ

TRANSFER CASE NV-231

21s - 53

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE
