(7) Remove shift shaft detent plug with Remover

8117A. Attach the fingers of the remover to the
detent plug (Fig. 4). Then push the cup down till it
contacts the trans. Tighten the nut (Fig. 5) till it
pulls the plug from the trans case.

(8) Remove shift shaft detent plunger and spring

(Fig. 6). Remove spring and plunger with a pencil
magnet.

(9) Remove bolts attaching input shaft bearing

retainer to front housing and remove retainer.

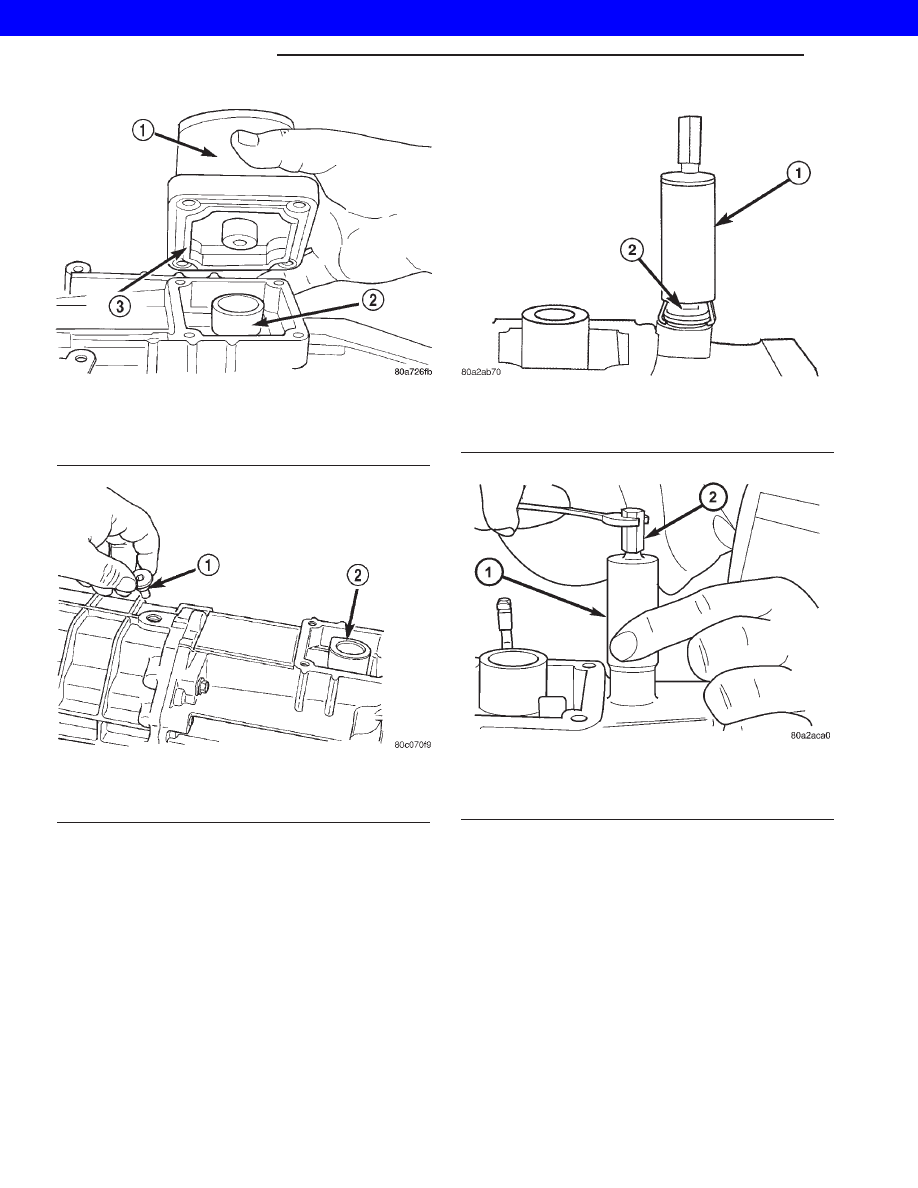

Fig. 2 SHIFT TOWER

1 - SHIFT TOWER
2 - SHIFT SOCKET
3 - SEAL

Fig. 3 SHIFT SHAFT LOCK BOLT

1 - SHIFT SHAFT LOCK BOLT
2 - SHAFT SOCKET

Fig. 4 DETENT PULLER

1 - REMOVER 8117A
2 - DETENT PLUG

Fig. 5 PULL DETENT PLUG

1 - NUT
2 - REMOVER

21s - 2

MANUAL NV 3550

XJ

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE

NOTE: Use pry tool to carefully lift retainer and
break sealer bead (Fig. 7).

(10) Remove bearing retainer from input shaft

(Fig. 8).

(11) Remove snap ring that secures input shaft in

front bearing (Fig. 9).

(12) Remove bolts that attach front housing to rear

housing (Fig. 10). Three bolts at extreme rear of
housing are actually for the output shaft bearing
retainer. It is not necessary to remove all three bolts
at this time. Leave at least one bolt in place until
geartrain is ready to be removed from case.

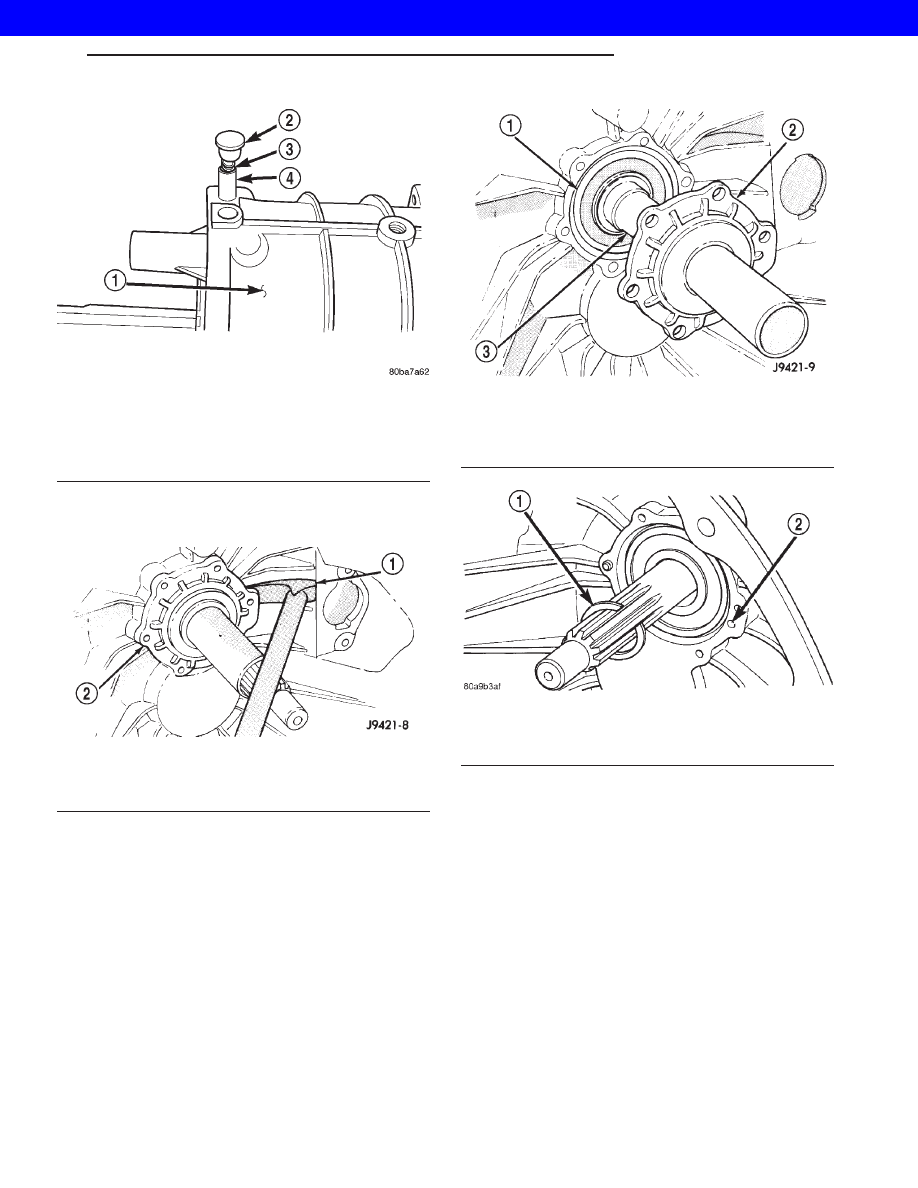

Fig. 6 DETENT PLUNGER

1 - FRONT HOUSING
2 - PLUG
3 - SPRING
4 - PLUNGER

Fig. 7 BEARING RETAINER SEAL

1 - PRY TOOL
2 - INPUT SHAFT BEARING RETAINER

Fig. 8 INPUT SHAFT BEARING RETAINER

1 - SHAFT BEARING
2 - BEARING RETAINER
3 - INPUT SHAFT

Fig. 9 INPUT SHAFT SNAP RING

1 - INPUT SHAFT SNAP RING
2 - OIL FEED

XJ

MANUAL NV 3550

21s - 3

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE

(13) Separate front housing from rear housing

(Fig. 11). With a plastic mallet tap the front housing
off the alignment dowels.

(14) Remove and inspect input shaft bearing and

countershaft front bearing race (Fig. 12).

(15) Remove

screw

from

reverse

blocker

and

remove blocker (Fig. 13) from case.

(16) Note position of input shaft, shift shaft and

forks, and geartrain components in housing (Fig. 14).

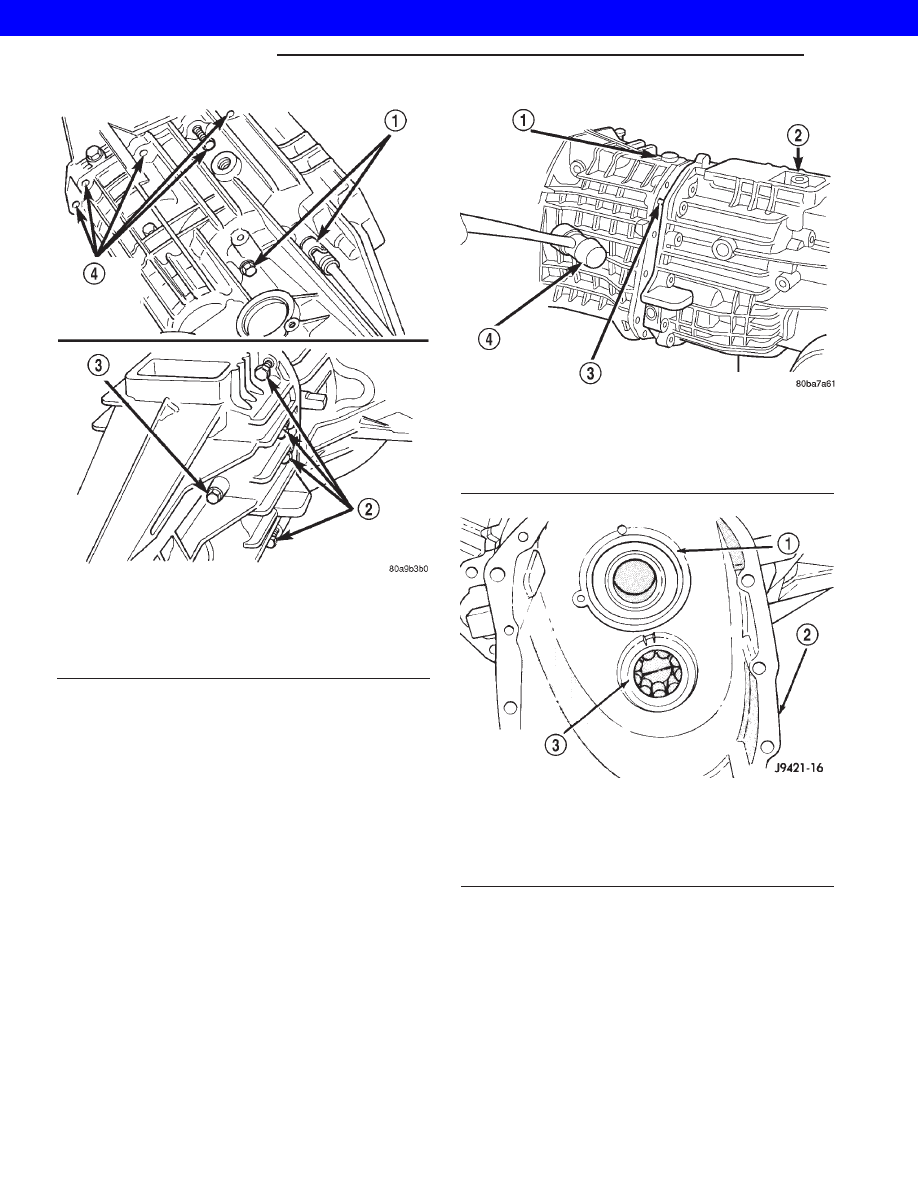

Fig. 10 HOUSING AND BEARING RETAINER BOLTS

1 - RETAINER BOLTS
2 - HOUSING BOLTS
3 - RETAINER BOLT
4 - HOUSING BOLT LOCATIONS

Fig. 11 FRONT HOUSING

1 - FRONT HOUSING
2 - REAR HOUSING
3 - DOWELS (2)
4 - PLASTIC MALLET

Fig. 12 INPUT SHAFT AND COUNTERSHAFT

BEARING RACE

1 - INPUT SHAFT BEARING
2 - FRONT HOUSING
3 - COUNTERSHAFT FRONT BEARING

21s - 4

MANUAL NV 3550

XJ

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE

SHIFT/FORK SHAFTS AND REVERSE IDLER
SEGMENT

(1) Unseat the roll pin that secures the shift

socket to the shift shaft with Remover 6858 as fol-
lows:

(a) Position remover on the shift shaft. Center

the tool over the roll pin and verify that the tool
legs are firmly seated on the shift socket (Fig. 15).

(b) Tilt the socket toward the side of the case.

This positions the roll pin at a slight angle to avoid
trapping the pin between the gear teeth.

(c) Tighten the tool to press the roll pin down-

ward and out of the shift socket (Fig. 15).

NOTE: Press the roll pin just enough to clear the
shift shaft. Be careful not to push the pin into the
geartrain.

(2) With a hammer and punch drive out roll pin

that secures shift bushing and lever to shift shaft
(Fig. 16).

NOTE: Use proper size punch to avoid bending the
shift shaft.

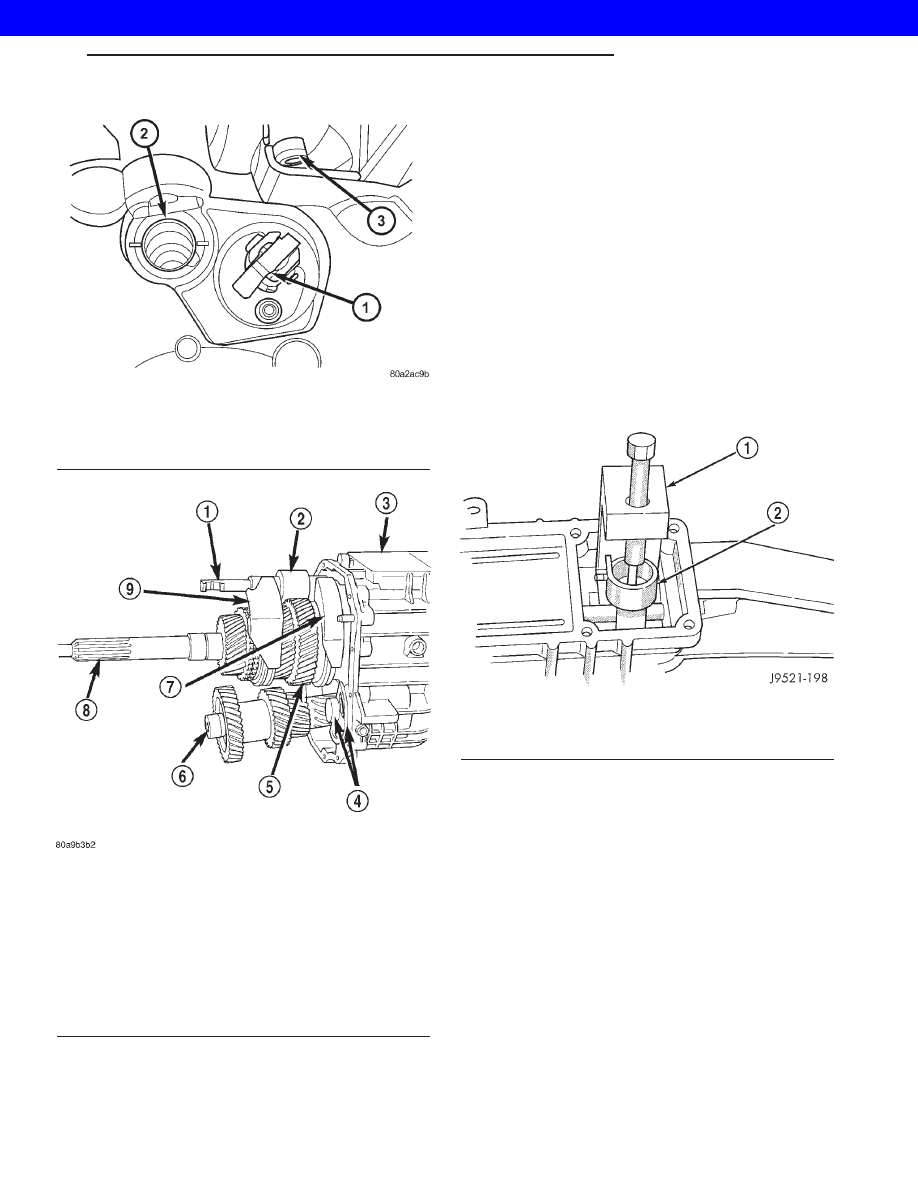

Fig. 13 REVERSE BLOCKER

1 - REVERSE BLOCKER
2 - SHIFTER SHAFT BUSHING
3 - VENT

Fig. 14 GEARTRAIN AND SHIFT COMPONENT

1 - SHIFT SHAFT
2 - BUSHING
3 - REAR HOUSING
4 - REVERSE IDLER AND SUPPORT
5 - OUTPUT SHAFT AND GEARS
6 - COUNTERSHAFT
7 - 1-2 FORK
8 - INPUT SHAFT
9 - 3-4 FORK

Fig. 15 SHIFT SOCKET ROLL PIN

1 - SPECIAL TOOL 6858
2 - SHIFT SOCKET

XJ

MANUAL NV 3550

21s - 5

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE
