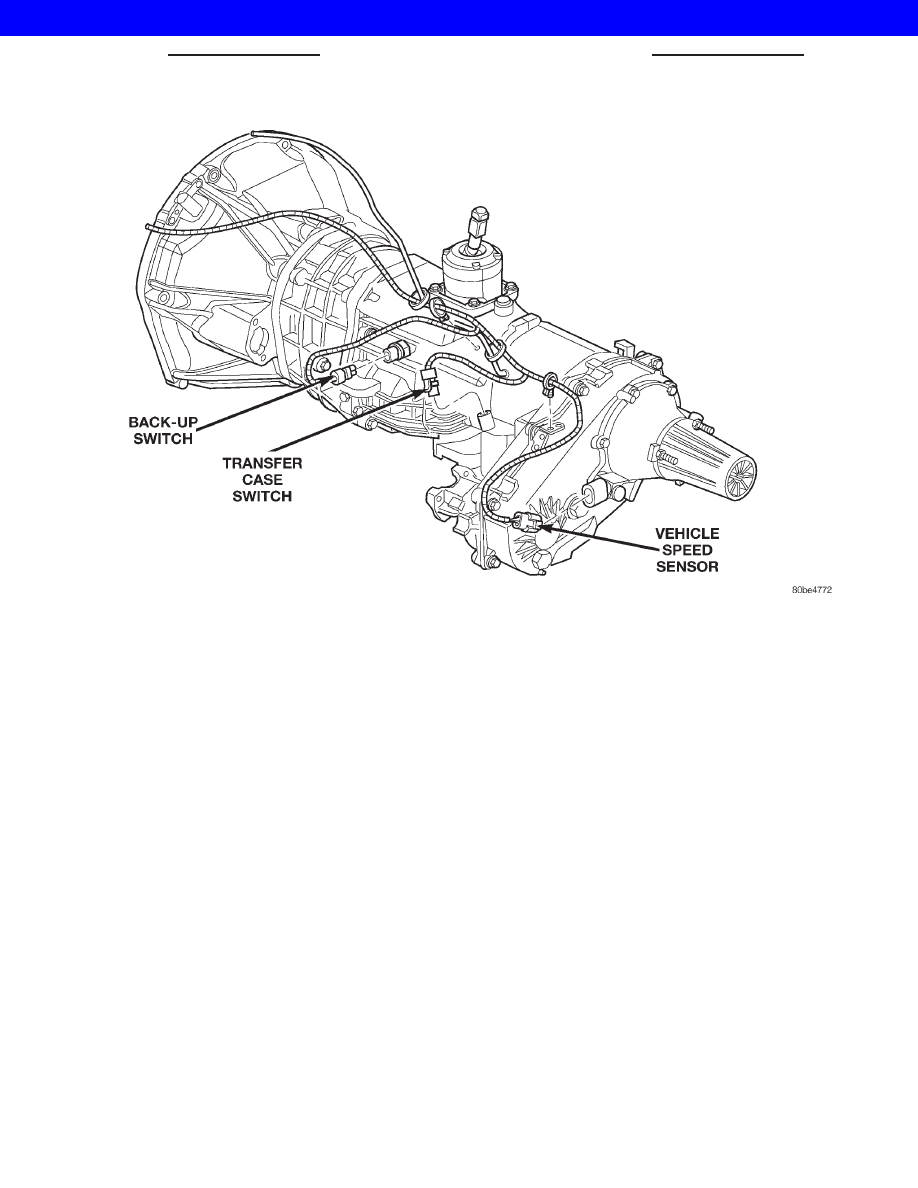

Fig. 37 TRANSMISSION DIESEL ENGINE

8Wa - 90 - 46

8Wa-90 CONNECTOR/GROUND LOCATIONS

XJ

CONNECTOR/GROUND LOCATIONS (Continued)

2001 JEEP CHEROKEE

8Wa-95 SPLICE LOCATIONS

TABLE OF CONTENTS

page

SPLICE LOCATIONS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SPLICE LOCATIONS

DESCRIPTION

This section provides illustrations identifying the

general location of the splices on this vehicle. A splice

index is provided. Use the wiring diagrams in each
section for splice number identification. Refer to the
index for proper splice number. For splices that are
not shown in the figures in this section, a N/S is
placed in the Fig. column.

Splice Number

Location

Fig.

S100

Near T/O for Right Headlamp

9

S101

Near T/O for Right Headlamp

9

S102

Near T/O for Right Headlamp

9

S103

Near T/O for Left Headlamp

9

S104

Near T/O for Left Headlamp

9

S105

Near T/O for Left Headlamp

9

S106

Near T/O for Left Headlamp

9

S107

Near T/O for Fuel Injector NO. 6

10

S108

Near T/O for Ignition Coil Pack

10

S108 (California)

Near Fuel Injector T/O’s

10

S109

Near Fuel Injector T/O’s

10

S111

Near Fuel Injector T/O’s

10

S112

Near Fuel Injector T/O’s

10

S113

Between Fuel Injector NO. 3 and Fuel Injector NO. 4 T/O’s

10

S114

Between Fuel Injector NO. 2 and Fuel Injector NO. 3 T/O’s

10

S115

Near T/O for Idle Air Control Motor

10

S118

In T/O for Generator Output Terminal

N/S

S119

Near Fuel Injector T/O’s

10

S121

Near Fuel Injector T/O’s

10

S122

Near T/O for Ignition Coil Pack

10

S123

Near T/O for Powertrain Control Module - C2

N/S

S130 (LHD)
(Diesel)

Near T/O for Left Front Wheel Speed Sensor

5

S130 (RHD)
(Diesel)

Near T/O for Glow Plug Relay

6

S130 (Gas)

Near T/O for junction Block - C2

3, 4

S131 (Gas)

Near Grommet T/O for Junction Block - C2

3, 4

S131 (Diesel)

Near T/O for Underhood Lamp

5

S132 (LHD)

Near T/O for A/C Low Pressure Switch

3

XJ

8Wa-95 SPLICE LOCATIONS

8Wa - 95 - 1

2001 JEEP CHEROKEE

Splice Number

Location

Fig.

S132 (LHD) (M/T
ABS)

Near T/O for Underhood Lamp

3

S132 (RHD)

Near Grommet T/O for C100

4

S133

Near Grommet T/O for Junction Block - C2 or A/C Low Pressure Switch

3

S133 (LHD)
(Gas)

Near Grommet T/O for Front Wiper Motor

1

S133 (LHD)
(Diesel)

Near T/O for C111

5

S133 (RHD)
(Gas)

Near T/O for A/C Low Pressure Switch

2

S133 (RHD)
(Diesel)

Near T/O for Bulkhead Grommet

6

S134 (LHD)

Near T/O for Underhood Lamp or C107

3

S134 (RHD)
(ABS)

Near T/O for Transmission Control Module

2

S135 (LHD)

Near T/O for C107

3

S135 (LHD) (M/T
ABS)

Near T/O for Right Front Wheel Speed Sensor

3

S135 (RHD)

Near T/O for Underhood Lamp

4

S136

Near T/O for C107

3

S137 (LHD)
(Diesel)

Near T/O for Glow Plug Relay

5

S137 (RHD)
(Diesel)

Near T/O for Glow Plug Relay

6

S138 (Gas)

Near T/O for Transmission Control Module or C107

1, 2

S138 (LHD)
(Diesel)

Near T/O for Underhood Lamp

5

S138 (RHD)
(Diesel)

Near T/O for Glow Plug

6

S139 (LHD) (A/T)

Near T/O for Brake Warning Pressure Switch

1

S139 (LHD)
(Diesel)

Near T/O for Glow Plug

5

S139 (LHD)(M/T
ABS)

Near Grommet T/O for C100

1

S139 (RHD)
(Diesel)

Near T/O for C111

6

S139 (RHD)
(Gas)

Near T/O for A/C Low Pressure Switch

2

S140

Near T/O for Transmission Control Module

1, 2

S141 (LHD)

Near Grommet T/O for Front Wiper Motor

1

S141 (RHD)

Near T/O for C107

2

S142 (LHD)

Near Grommet T/O for Front Wiper Motor

1

S142 (RHD)

Near Grommet T/O for Transmission Control Module

4

S143 (LHD)

Near Grommet T/O for C100

1

S143 (RHD)

Near T/O for C107

4

S144 (LHD)

Near Grommet T/O for C100

1

8Wa - 95 - 2

8Wa-95 SPLICE LOCATIONS

XJ

SPLICE LOCATIONS (Continued)

2001 JEEP CHEROKEE

Splice Number

Location

Fig.

S144 (RHD)

Near T/O for G106

2

S144 (RHD)
(ABS)

Near T/O for A/C Low Pressure Switch

2

S145 (LHD)

Near Grommet T/O for C100

1

S145 (RHD)

Near T/O for G106

2

S145 (RHD)
(ABS)

Near T/O for A/C Low Pressure Switch

2

S147 (LHD)
(Diesel)

Near T/O for C111

5

S147 (RHD)
(Diesel)

Near T/O for Glow Plug Relay

6

S148 (LHD)
(Diesel)

Near T/O for Glow Plug

5

S148 (RHD)
(Diesel)

Near T/O for C111

6

S149 (LHD)
(Diesel)

Near T/O for C120

5

S149 (RHD)
(Diesel)

Near T/O for C111

6

S151 (LHD)
(Diesel)

Near T/O for Left Front Wheel Speed Sensor

5

S151 (RHD)
(Diesel)

Near T/O for PDC

6

S152 (LHD)
(Diesel)

Near T/O for Glow Plug

5

S152 (RHD)
(Diesel)

Near T/O for C111

6

S153 (LHD)
(Diesel)

In T/O for PDC

5

S153 (RHD)
(Diesel)

In T/O for PDC

6

S156 (LHD)
(Diesel)

Near T/O for Underhood Lamp

5

S156 (RHD)
(Diesel)

Near T/O for Glow Plug

6

S157 (LHD)
(Diesel)

Near T/O for Glow Plug Relay

5

S157 (RHD)
(Diesel)

Near T/O for Glow Plug Relay

6

S159

Near Grommet T/O for Junction Block - C2

3, 4

S162

Near T/O for Left Headlamp Leveling Motor

8

S163

Near T/O for Right Headlamp Leveling Motor

8

S166

Near T/O for Power Distribution Center

3

S169 (LHD)
(Diesel)

Near T/O for C111

5

S170

Near T/O for C120

7

XJ

8Wa-95 SPLICE LOCATIONS

8Wa - 95 - 3

SPLICE LOCATIONS (Continued)

2001 JEEP CHEROKEE
