Jeep XJ. Manual - part 769

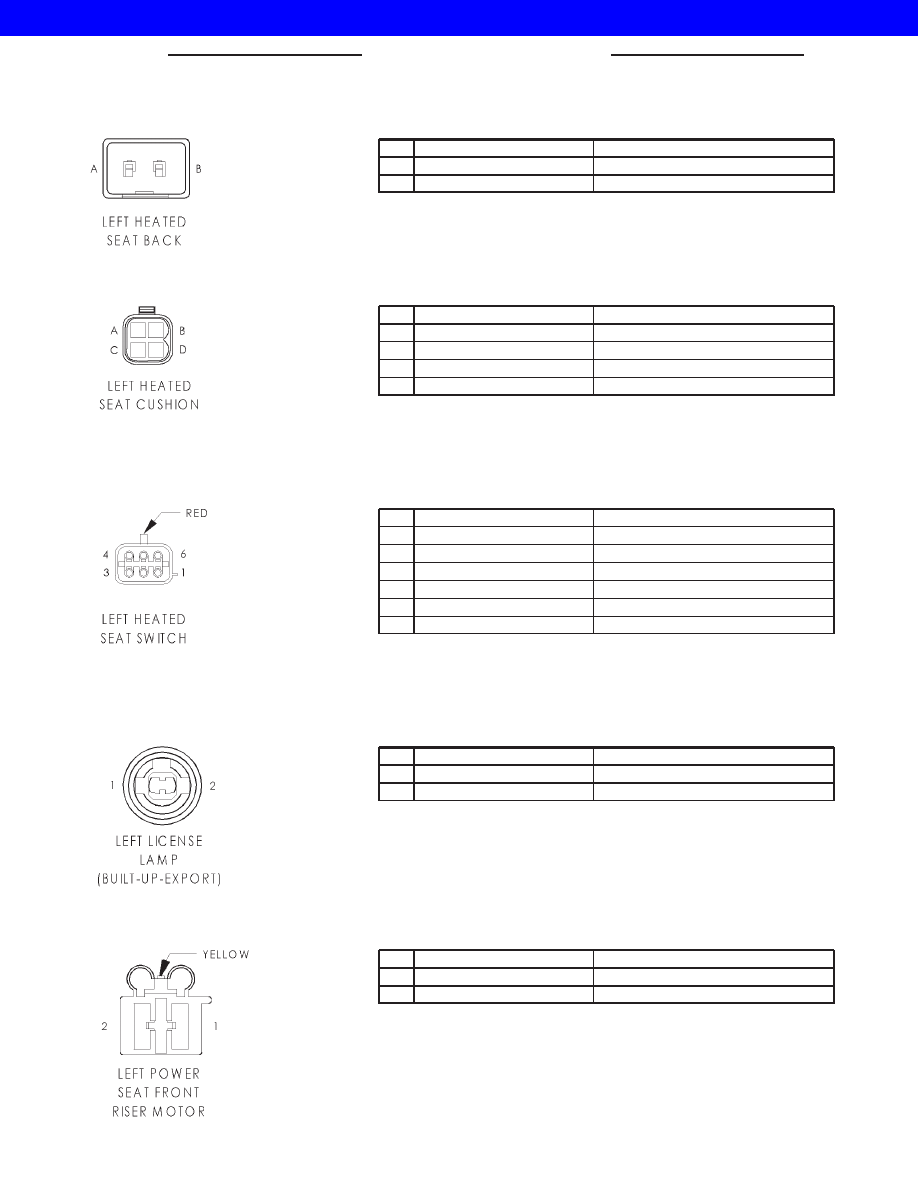

LEFT HEATED SEAT BACK - 2 WAY

CAV

CIRCUIT

FUNCTION

A

P88 18BR/BK

LEFT HEATED SEAT BACK DRIVER

B

Z1 18BK

GROUND

LEFT HEATED SEAT CUSHION - 4 WAY

CAV

CIRCUIT

FUNCTION

A

P87 18BK/OR

LEFT HEATED SEAT DRIVER

B

P88 18BR/BK

LEFT HEATED SEAT BACK DRIVER

C

P141 18TN/LB

SENSOR FEED

D

P143 18BK/DG

LEFT HEAT SENSE INPUT

LEFT HEATED SEAT SWITCH - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P137 18VT

LEFT SEAT LOW HEAT LED DRIVER

2

-

-

3

Z1 18BK

GROUND

4

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P139 18VT/WT

LEFT SEAT HIGH HEAT LED DRIVER

6

P133 18TN/DG

LEFT SEAT HEATER SWITCH MUX

LEFT LICENSE LAMP (BUILT UP EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L78 18BK/YL

FUSED HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

LEFT POWER SEAT FRONT VERTICAL MOTOR - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

P19 14YL/LG

LEFT SEAT FRONT UP

2

P21 14RD/LG

LEFT SEAT FRONT DOWN

8Wa - 80 - 78

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

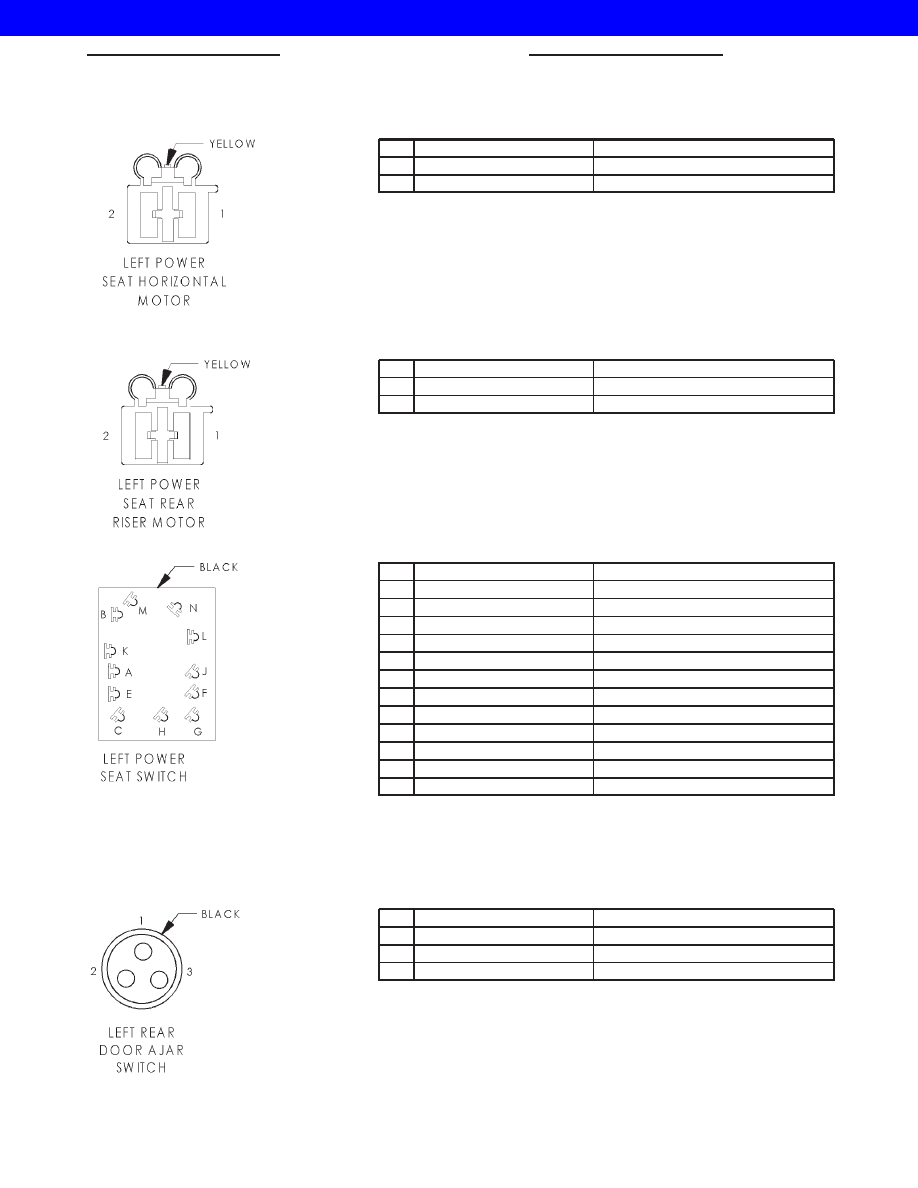

LEFT POWER SEAT HORIZONTAL MOTOR - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

P17 14RD/LB

LEFT SEAT HORIZONTAL REARWARD

2

P15 14YL/LB

LEFT SEAT HORIZONTAL FORWARD

LEFT POWER SEAT REAR VERTICAL MOTOR - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

P13 14RD/WT

LEFT SEAT REAR DOWN

2

P11 14YL/WT

LEFT SEAT REAR UP

LEFT POWER SEAT SWITCH - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

A

F37 14RD

FUSED B(+)

B

Z1 14BK

GROUND

C

-

-

E

P13 14RD/WT

LEFT SEAT REAR DOWN

F

-

-

G

-

-

H

-

-

J

P11 14YL/WT

LEFT SEAT REAR UP

K

P17 14RD/LB

LEFT SEAT HORIZONTAL REARWARD

L

P15 14YL/LB

LEFT SEAT HORIZONTAL FORWARD

M

P19 14YL/LG

LEFT SEAT FRONT UP

N

P21 14RD/LG

LEFT SEAT FRONT DOWN

LEFT REAR DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 18BK

GROUND

3

M2 18YL

COURTESY LAMPS DRIVER

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 79

2001 JEEP CHEROKEE

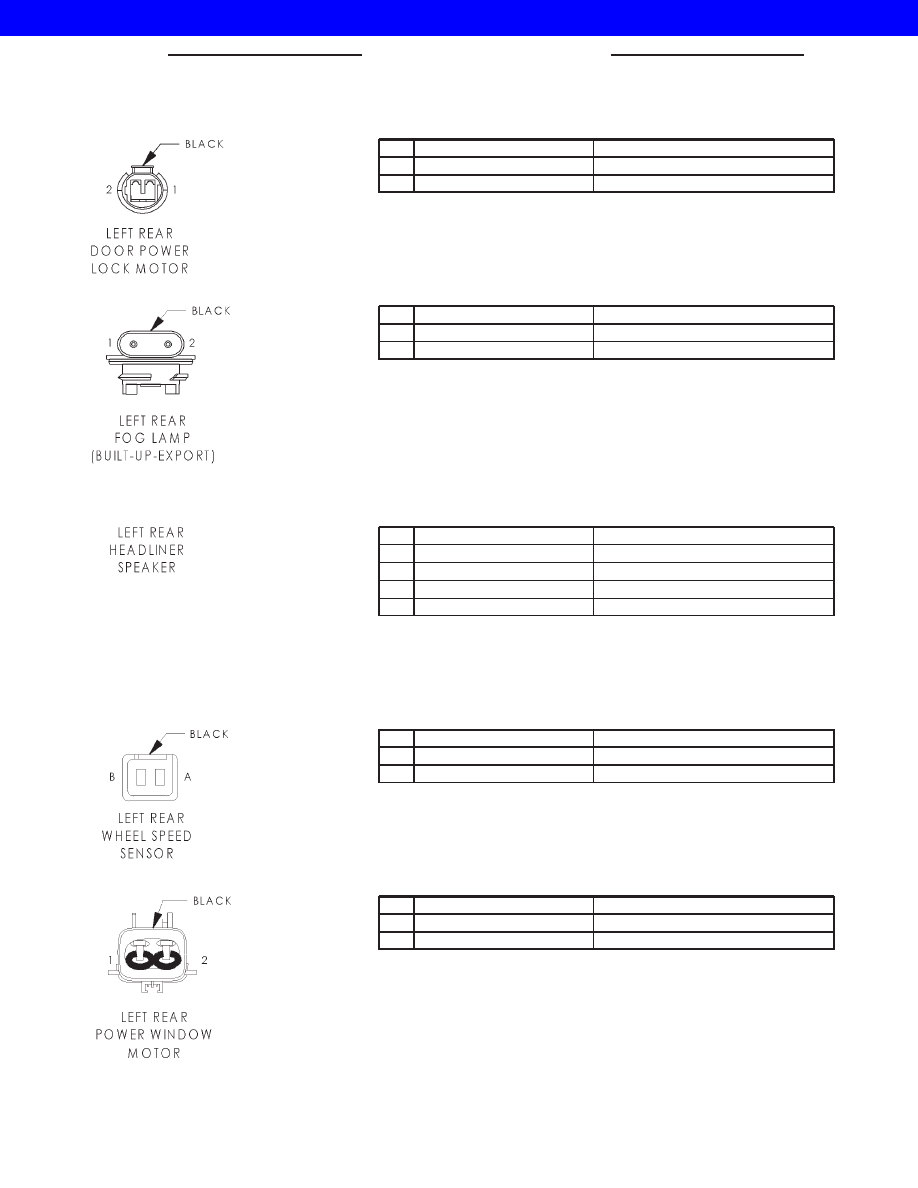

LEFT REAR DOOR POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

LEFT REAR FOG LAMP (BUILT UP EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L38 18OR/WT

REAR FOG LAMP FEED

LEFT REAR HEADLINER SPEAKER - 2 WAY

CAV

CIRCUIT

FUNCTION

A

X57 18BR/LB (4 SPEAKER SYSTEM)

LEFT REAR SPEAKER(-)

A

X91 16BR/DB (6 SPEAKER SYSTEM)

AMPLIFIED LEFT REAR SPEAKER(+)

B

X51 18BR/YL (4 SPEAKER SYSTEM)

LEFT REAR SPEAKER(+)

B

X93 16BR/YL

AMPLIFIED LEFT REAR SPEAKER(-)

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

B

B4 20LG

LEFT REAR WHEEL SPEED SENSOR (+)

LEFT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 14GY

WINDOW LEFT REAR B(+) UP

2

Q24 14DG

LEFT REAR WINDOW DRIVER DOWN

8Wa - 80 - 80

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

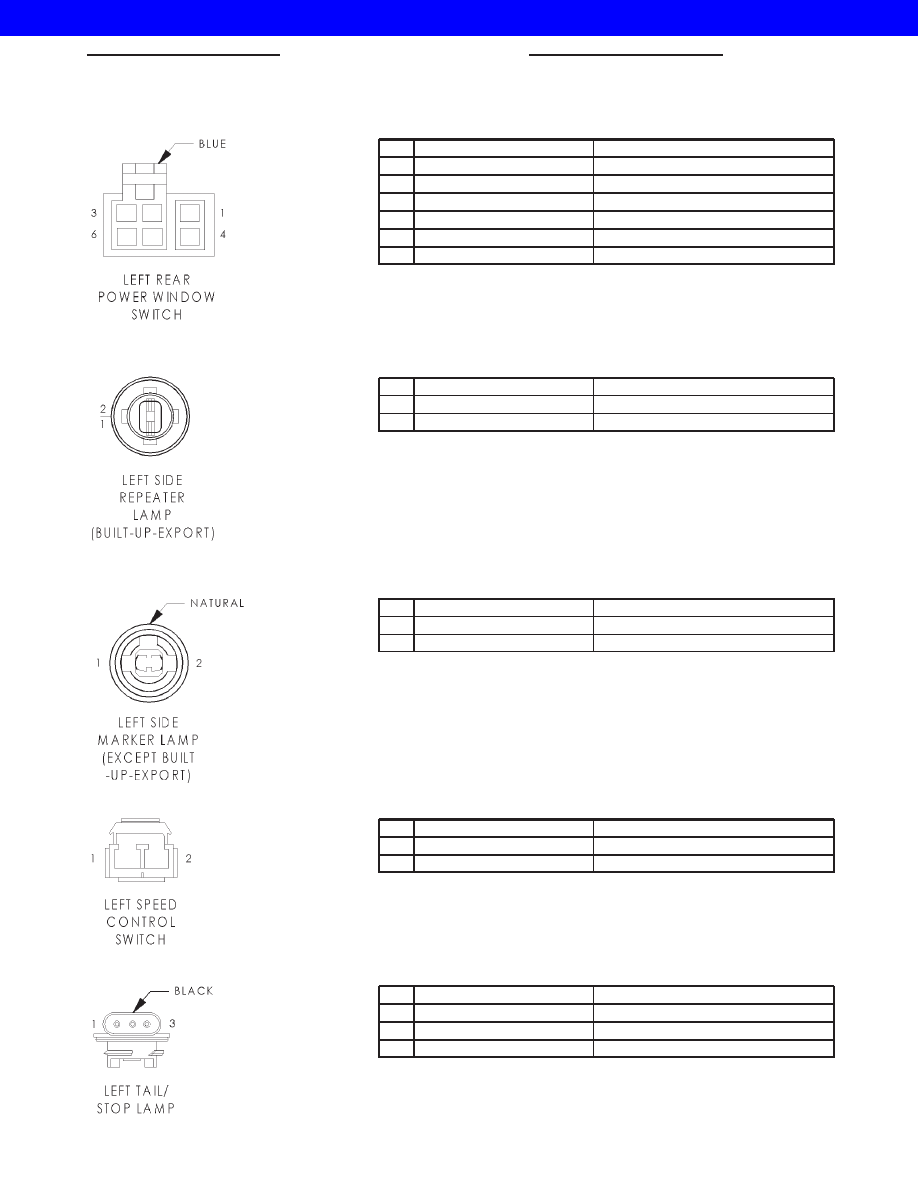

LEFT REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 14GY

WINDOW LEFT REAR B(+) UP

2

Q27 14RD/BK

LEFT REAR WINDOW DRIVER DOWN

3

-

-

4

Q17 14DB/WT

LEFT REAR WINDOW DRIVER UP

5

Q24 14DG

LEFT REAR WINDOW DRIVER DOWN

6

Q1 14YL

WINDOW SWITCH FEED

LEFT SIDE REPEATER LAMP (BUILT UP EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18GY

LEFT TURN SIGNAL

2

Z1 18BK

GROUND

LEFT SIDE MARKER LAMP (EXCEPT BUILT UP EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L77 20BR

FUSED LEFT HEADLAMP SWITCH OUTPUT

2

L61 20LG

LEFT TURN SIGNAL

LEFT SPEED CONTROL SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

LEFT TAIL/STOP LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L77 18BR

FUSED LEFT HEADLAMP SWITCH OUTPUT

3

L50 18WT/TN

PRIMARY BRAKE LAMP SWITCH SIGNAL

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 81

2001 JEEP CHEROKEE
