Jeep XJ. Manual - part 768





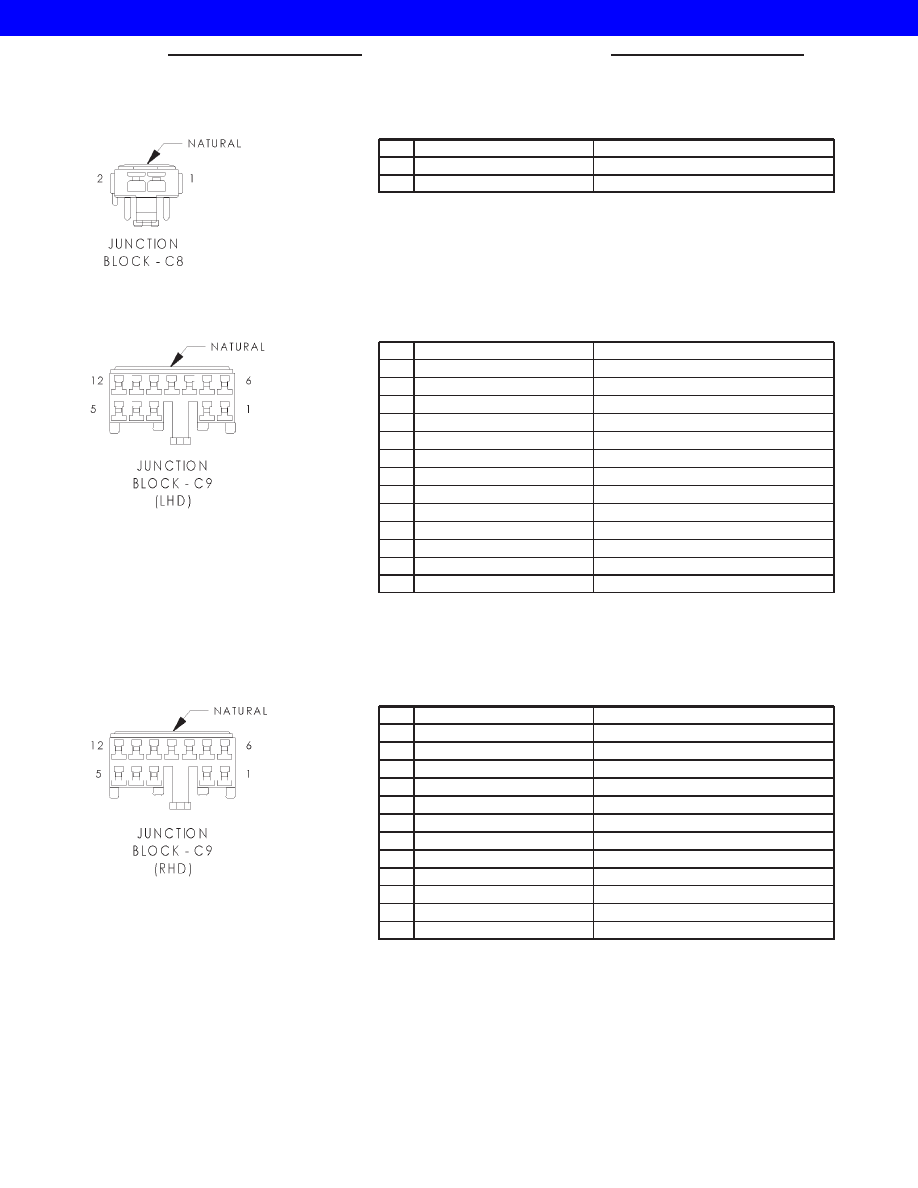

JUNCTION BLOCK C8 - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

JUNCTION BLOCK C9 (LHD) - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

P33 16OR/BK

DOOR LOCK DRIVER

2

P74 20DB (POWER MIRROR)

RIGHT MIRROR HORIZONTAL DRIVER

3

C16 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

-

-

5

-

-

6

P72 20YL/BK (POWER MIRROR)

RIGHT MIRROR VERTICAL DRIVER

7

P91 20WT/BK (POWER MIRROR)

MIRROR COMMON DRIVER

8

-

-

9

F35 16RD

FUSED B(+)

10

P76 20OR/YL (POWER MIRROR)

MIRROR COMMON DRIVER

11

Z1 18BK (POWER MIRROR)

GROUND

11

Z1 16BK (FULL OPTIONS)

GROUND

12

P34 16PK/BK

DOOR UNLOCK DRIVER

JUNCTION BLOCK C9 (RHD) - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

P33 16OR/BK

DOOR LOCK DRIVER

2

P75 20DB/WT

LEFT MIRROR HORIZONTAL DRIVER

3

C16 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

-

-

5

-

-

6

P71 20YL/LB

LEFT MIRROR VERTICAL DRIVER

7

P91 20WT/BK (POWER MIRROR)

MIRROR COMMON DRIVER

8

-

-

9

-

-

10

P76 20OR/YL

MIRROR COMMON DRIVER

11

Z1 16BK (POWER MIRROR)

GROUND

12

P34 16PK/BK

DOOR UNLOCK DRIVER

8Wa - 80 - 74

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

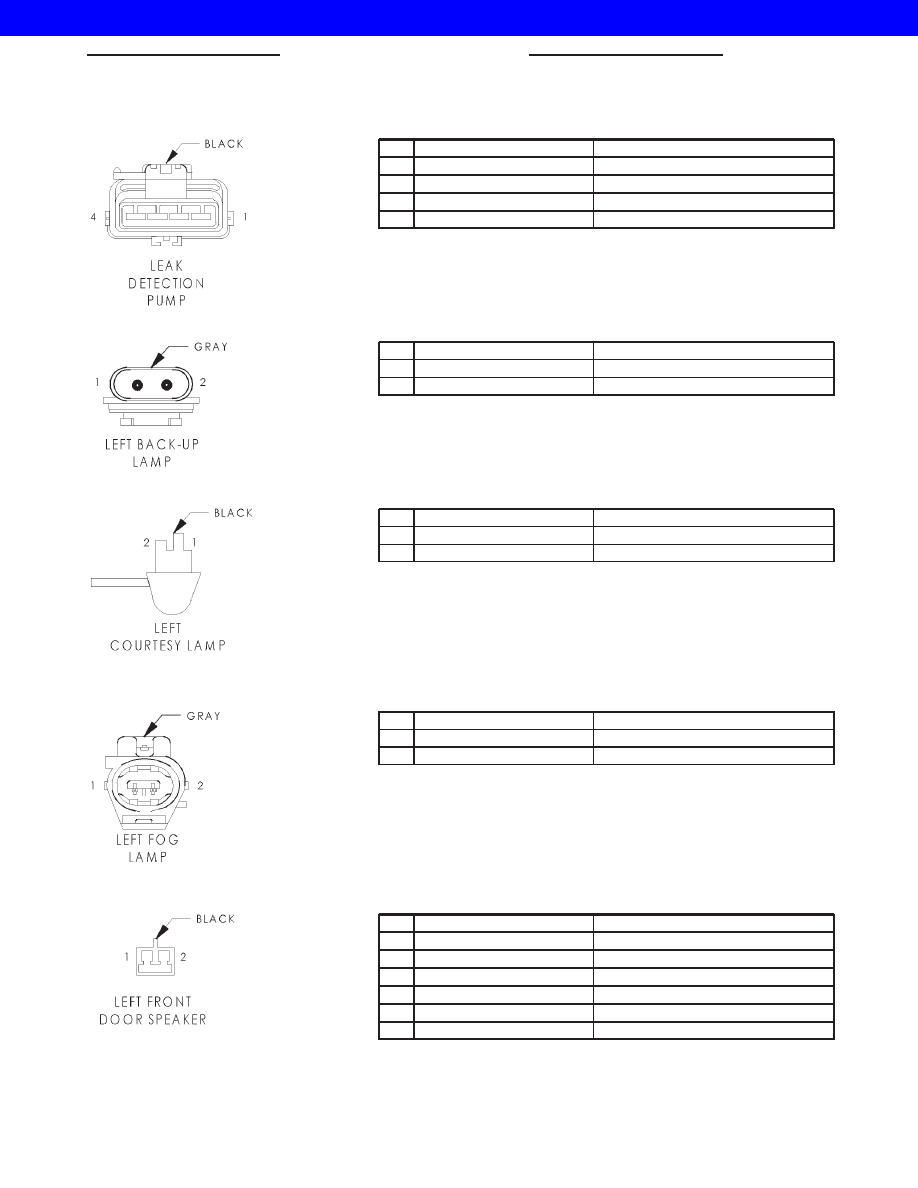

LEAK DETECTION PUMP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K72 18DG/OR

GENERATOR DRIVER

3

K106 18WT/DG

LEAK DETECTION PUMP SOLENOID CONTROL

4

K105 18WT/OR

LEAK DETECTION PUMP SWITCH SENSE

LEFT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L10 18BR/LG

BACK-UP LAMP FEED

LEFT COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

M2 18BK/WT

COURTESY LAMPS DRIVER

LEFT FOG LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK/WT

GROUND

2

L39 20LB

FOG LAMP RELAY OUTPUT

LEFT FRONT DOOR SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X85 18BK/RD (6 SPEAKER LHD)

AMPLIFIED LEFT FRONT DOOR SPEAKER(-)

1

X55 18LG/RD (4 SPEAKER)

LEFT FRONT SPEAKER(-)

1

X85 18LG/RD (6 SPEAKER RHD)

AMPLIFIED LEFT FRONT DOOR SPEAKER(-)

2

X87 18DG (6 SPEAKER LHD)

AMPLIFIED LEFT FRONT DOOR SPEAKER(+)

2

X53 18LG/BK (4 SPEAKER)

LEFT FRONT SPEAKER(+)

2

X87 18LG/BK (6 SPEAKER RHD)

AMPLIFIED LEFT FRONT DOOR SPEAKER(+)

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 75

2001 JEEP CHEROKEE

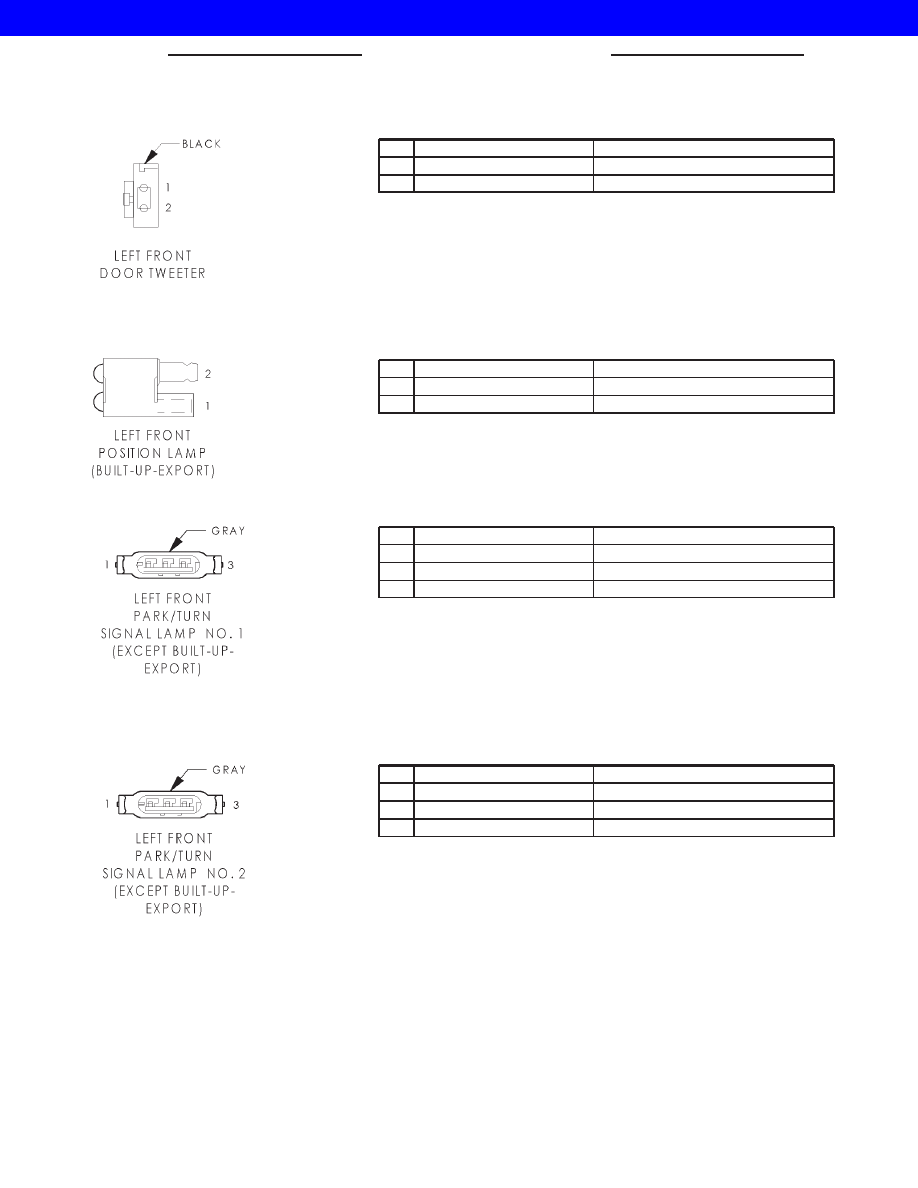

LEFT FRONT DOOR TWEETER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X85 18LG/RD

AMPLIFIED LEFT FRONT DOOR SPEAKER(-)

2

X87 18LG/BK

AMPLIFIED LEFT FRONT DOOR SPEAKER(+)

LEFT FRONT POSITION LAMP (BUILT UP EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L77 20BR

FUSED HEADLAMP SWITCH OUTPUT

2

Z1 20BK/WT

GROUND

LEFT FRONT PARK/TURN SIGNAL LAMP NO. 1 (EXCEPT BUILT UP EXPORT) - GRAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

L77 18BR

FUSED HEADLAMP SWITCH OUTPUT

3

Z1 18BK/WT

GROUND

LEFT FRONT PARK/TURN SIGNAL LAMP NO. 2 (EXCEPT BUILT UP EXPORT) - GRAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

L77 18BR

FUSED HEADLAMP SWITCH OUTPUT

3

Z1 18BK/WT

GROUND

8Wa - 80 - 76

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

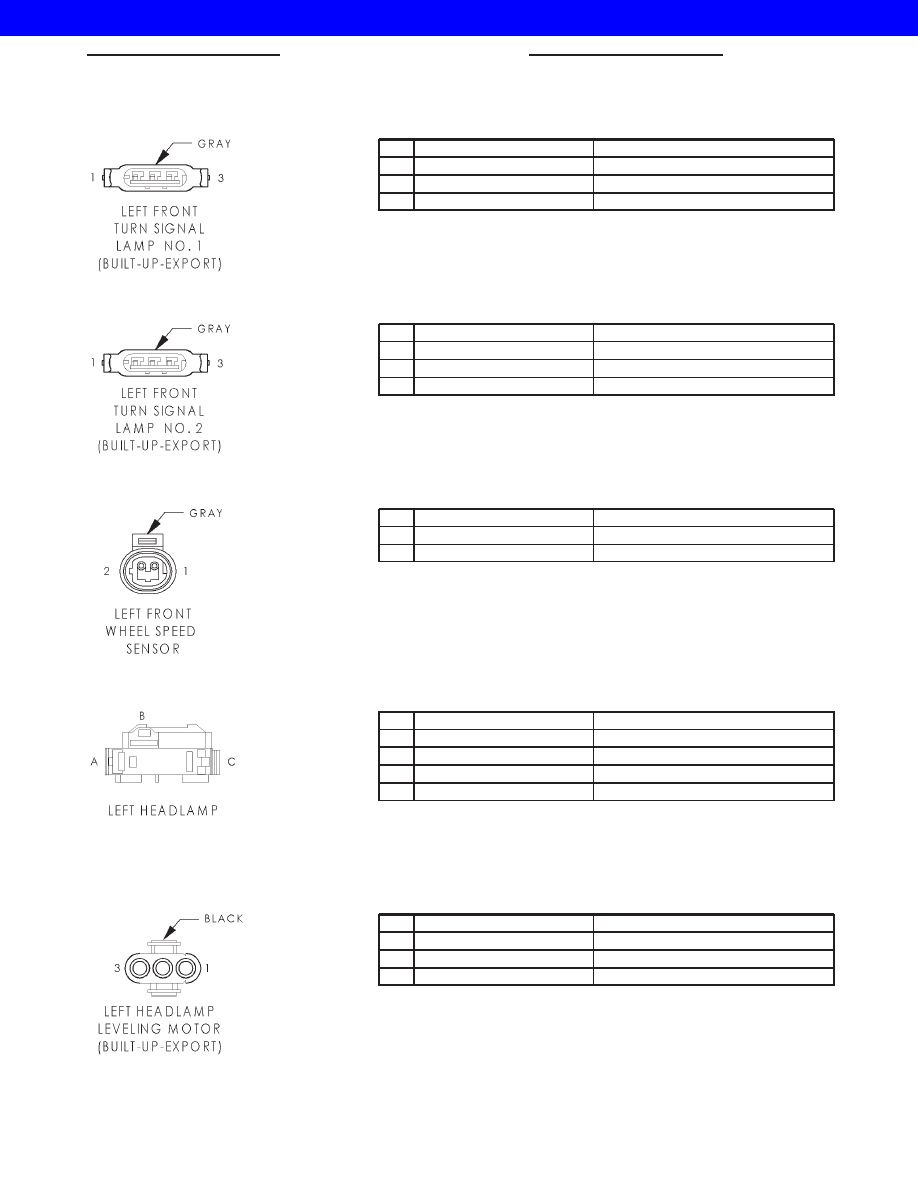

LEFT FRONT TURN SIGNAL LAMP NO. 1 (BUILT UP EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

-

-

3

Z1 18BK/WT

GROUND

LEFT FRONT TURN SIGNAL LAMP NO. 2 (BUILT UP EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

-

-

3

Z1 18BK/WT

GROUND

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

2

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

LEFT HEADLAMP - 3 WAY

CAV

CIRCUIT

FUNCTION

A

L33 18RD

FUSED LEFT HIGH BEAM OUTPUT

A

L33 20RD (FOG LAMPS)

FUSED LEFT HIGH BEAM OUTPUT

B

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

C

Z1 18BK/WT

GROUND

LEFT HEADLAMP LEVELING MOTOR (BUILT UP EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

2

L13 18BR/YL

HEADLAMP ADJUST SIGNAL

3

Z15 18BK/RD

GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 77

2001 JEEP CHEROKEE
