Jeep XJ. Manual - part 761

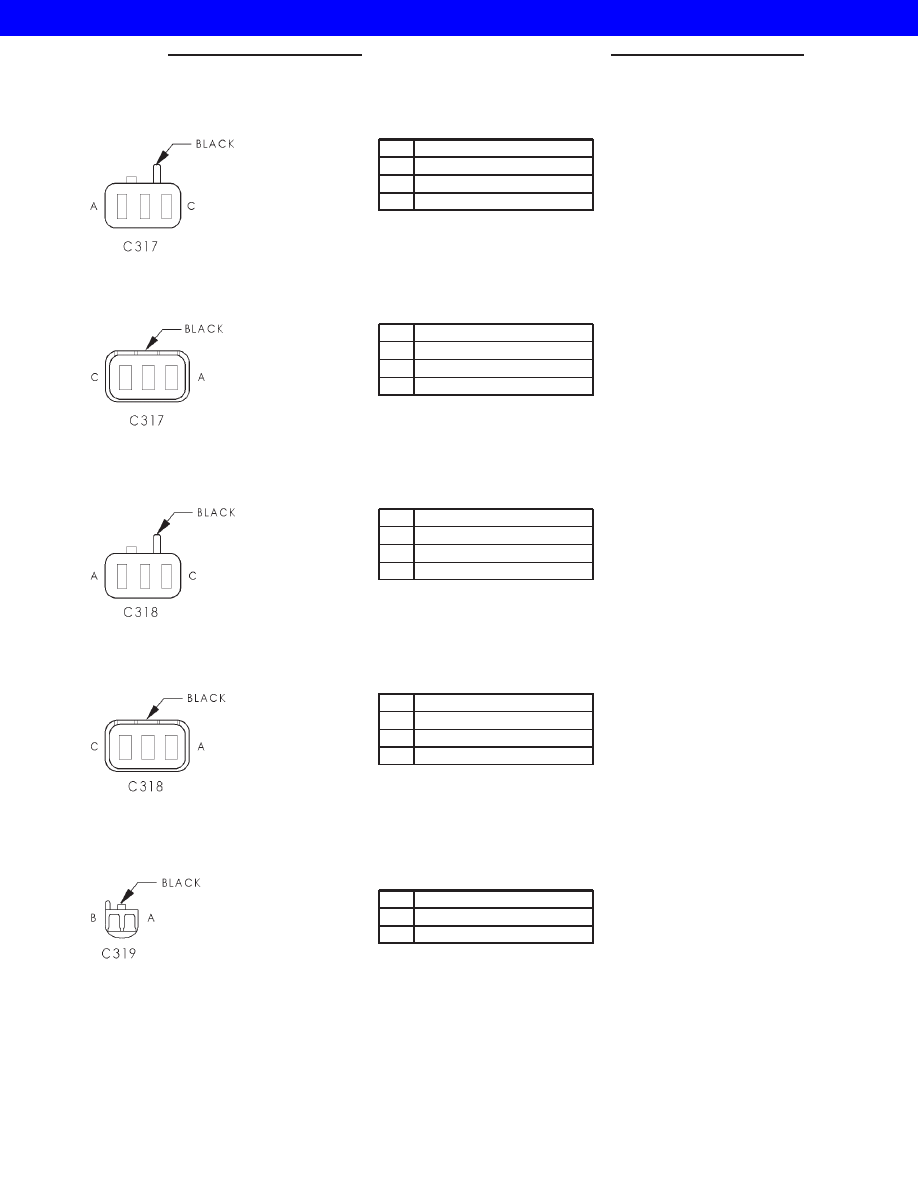

C317 - BLACK (DOOR JAMB SWITCH SIDE)

CAV

CIRCUIT

A

M2 18YL

B

G16 18BK/LB

C

Z1 18BK

C317 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

A

M2 20YL

B

G16 20BK/LB (LHD)

C

Z1 20BK

C318 - BLACK (DOOR JAMB SWITCH SIDE)

CAV

CIRCUIT

A

M2 18YL

B

G16 18BK/LB

C

Z1 18BK

C318 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

A

M2 20YL

B

G16 20BK/LB (RHD)

C

Z1 20BK

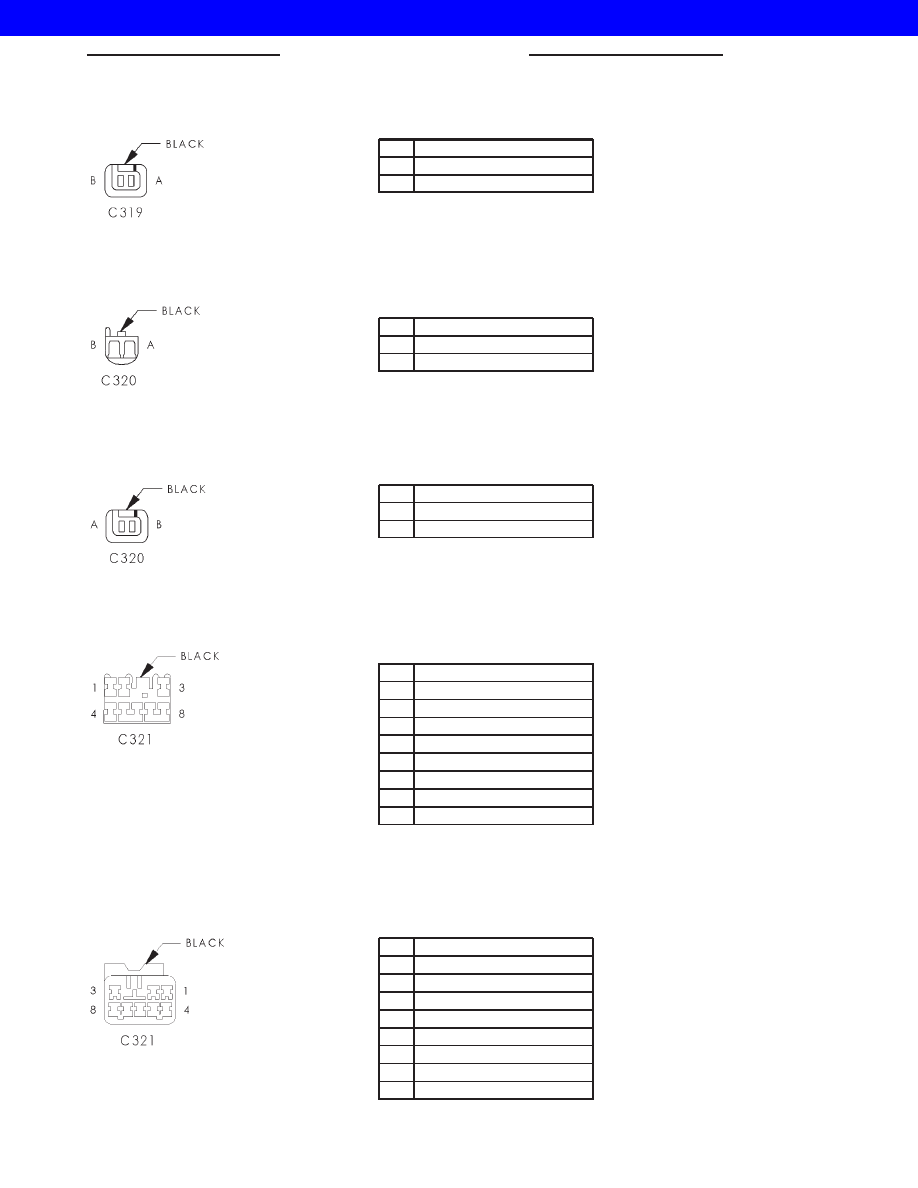

C319 - BLACK (SWITCH ADAPTIVE REAR

DOORS SIDE (L))

CAV

CIRCUIT

A

M2 18YL

B

Z1 18BK

8Wa - 80 - 46

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C319 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

A

M2 20YL

B

Z1 20BK

C320 - BLACK (SWITCH ADAPTIVE REAR

DOORS SIDE (R))

CAV

CIRCUIT

A

M2 18YL

B

Z1 18BK

C320 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

A

M2 20YL

B

Z1 20BK

C321 - BLACK (RIGHT TAIL LAMP HARNESS

SIDE)

CAV

CIRCUIT

1

L62 18BR/RD

2

Z1 18BK

3

-

4

L38 18OR/WT (BUILT UP EXPORT)

5

L10 18BR/LG

6

L50 18WT/TN

7

L78 18DG/YL

8

-

C321 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

L62 20BR/RD

2

Z1 18BK

3

-

4

L38 18BR/WT

5

L10 18BR/LG

6

L50 20WT/TN

7

L78 18DG/YL

8

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 47

2001 JEEP CHEROKEE

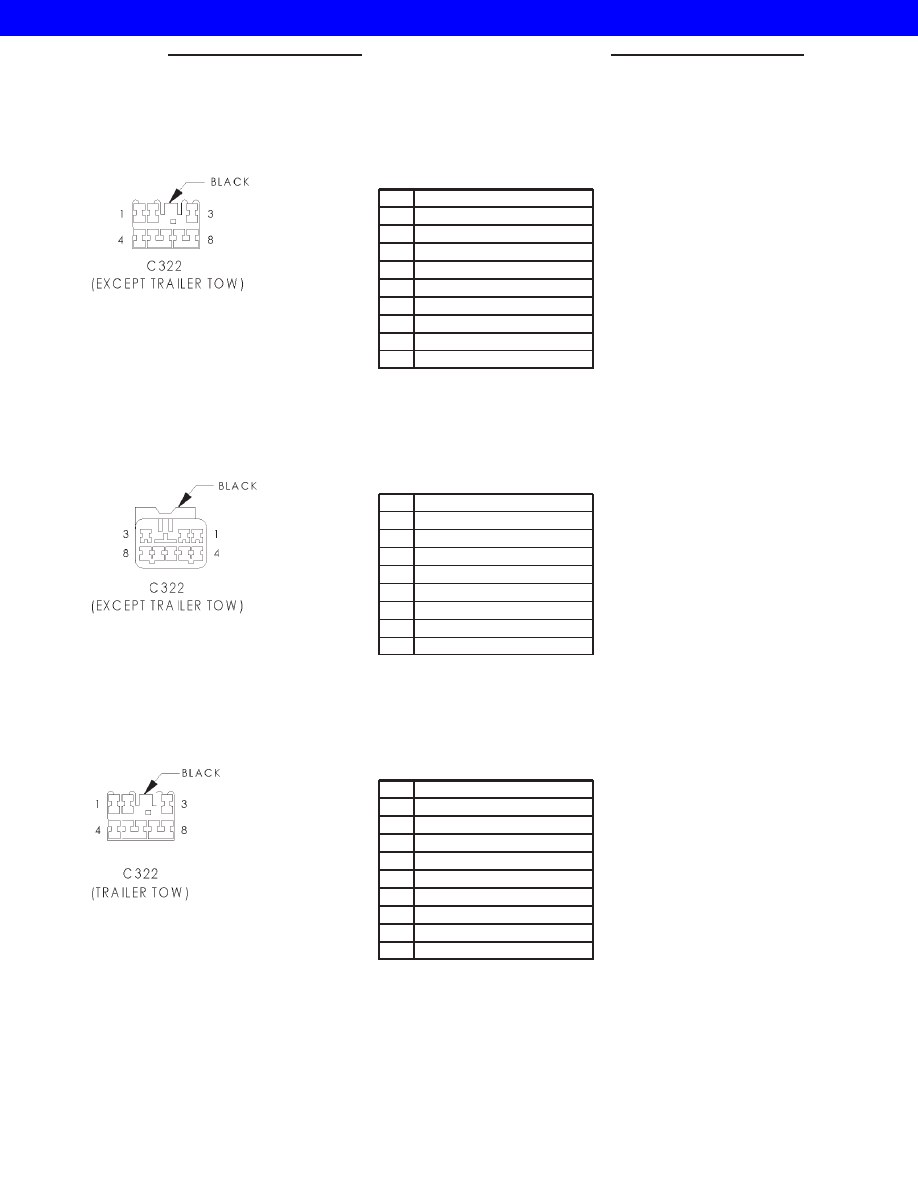

C322 (EXCEPT TRAILER TOW) - BLACK (LEFT

TAIL LAMP HARNESS SIDE)

CAV

CIRCUIT

1

L63 18DG/RD

2

Z1 18BK (EXCEPT BUILT UP EXPORT)

3

-

4

L38 18OR/WT (BUILT UP EXPORT)

5

L10 18BR/LG

6

L50 18WT/TN

7

L77 18BR

8

-

2

Z1 16BK (BUILT UP EXPORT)

C322 (EXCEPT TRAILER TOW) - BLACK (TRAIL-

ER TOW OR UNIBODY SIDE)

CAV

CIRCUIT

1

L63 20DG/RD

2

Z1 14BK

3

A6 20RD/OR

4

L38 18BR/WT

5

L10 18BR/LG

6

L50 20WT/TN

7

L77 18BR/YL

8

L62 20BR/RD

C322 (TRAILER TOW) - BLACK (LEFT TAIL

LAMP HARNESS SIDE)

CAV

CIRCUIT

1

L63 18DG/RD

2

Z1 18BK (EXCEPT BUILT UP EXPORT)

3

-

4

L38 18OR/WT (BUILT UP EXPORT)

5

L10 18BR/LG

6

L50 18WT/TN

7

L77 18BR

8

-

2

Z1 16BK (BUILT UP EXPORT)

8Wa - 80 - 48

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

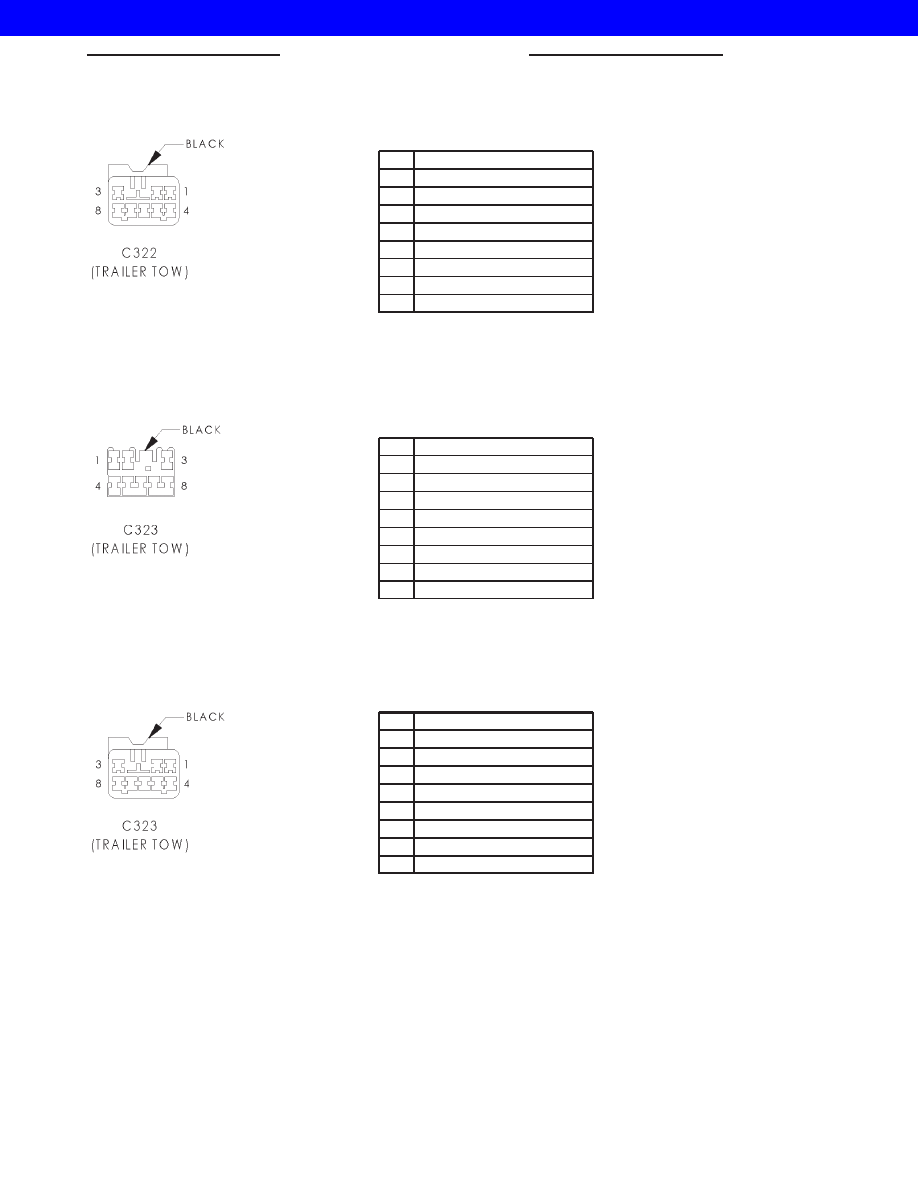

C322 (TRAILER TOW) - BLACK (TRAILER TOW

OR UNIBODY SIDE)

CAV

CIRCUIT

1

L63 20DG/RD

2

Z1 18BK

3

-

4

L38 18BR/WT

5

L10 18BR/LG

6

L50 20WT/TN

7

L77 18BR/YL

8

-

C323 (TRAILER TOW) - BLACK (TRAILER TOW

SIDE)

CAV

CIRCUIT

1

L63 20DG/RD

2

Z1 14BK

3

A6 20RD/OR

4

L38 20OR/WT

5

L10 18BR/LG

6

L50 20WT/TN

7

L77 20BR/YL

8

L62 20BK/RD

C323 (TRAILER TOW) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

L63 20DG/RD

2

Z1 14BK

3

A6 20RD/OR

4

L38 18BR/WT

5

L10 18BR/LG

6

L50 20WT/TN

7

L77 18BR/YL

8

L62 20BR/RD

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 49

2001 JEEP CHEROKEE
