Jeep XJ. Manual - part 759

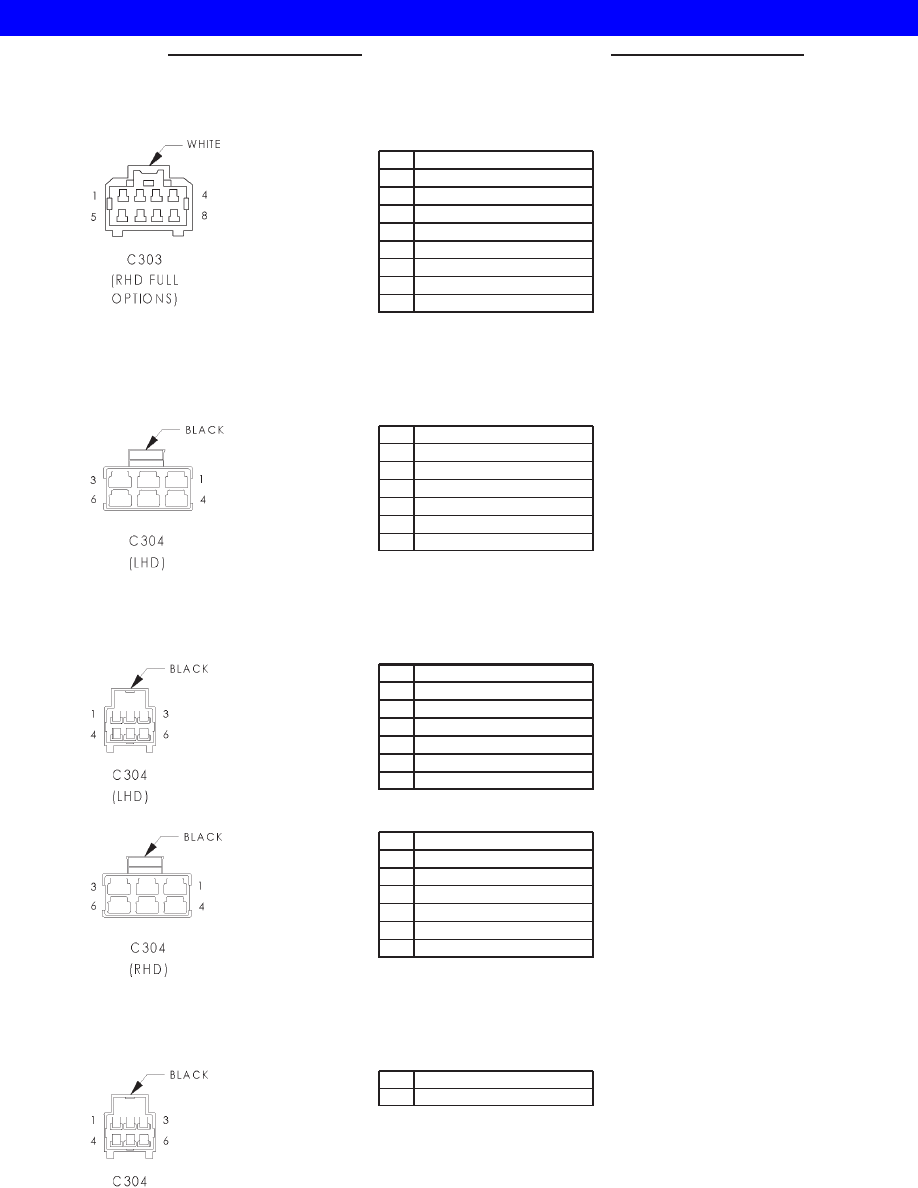

C303 (RHD FULL OPTIONS) - WHITE (UNIBODY

SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q17 14DB/WT

4

Q1 14YL

5

Z1 14BK

6

Q27 14RD/BK

7

Q16 14BR/WT

8

Q26 14VT/WT

C304 (LHD) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q1 14YL

4

P33 16OR/BK

5

P34 16PK/BK

6

-

C304 (LHD) - BLACK (REAR DOOR SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q1 14YL

4

P33 16OR/BK

5

P34 16PK/BK

6

-

C304 (RHD) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q1 14YL

4

P33 16OR/BK

5

P34 16PK/BK

6

-

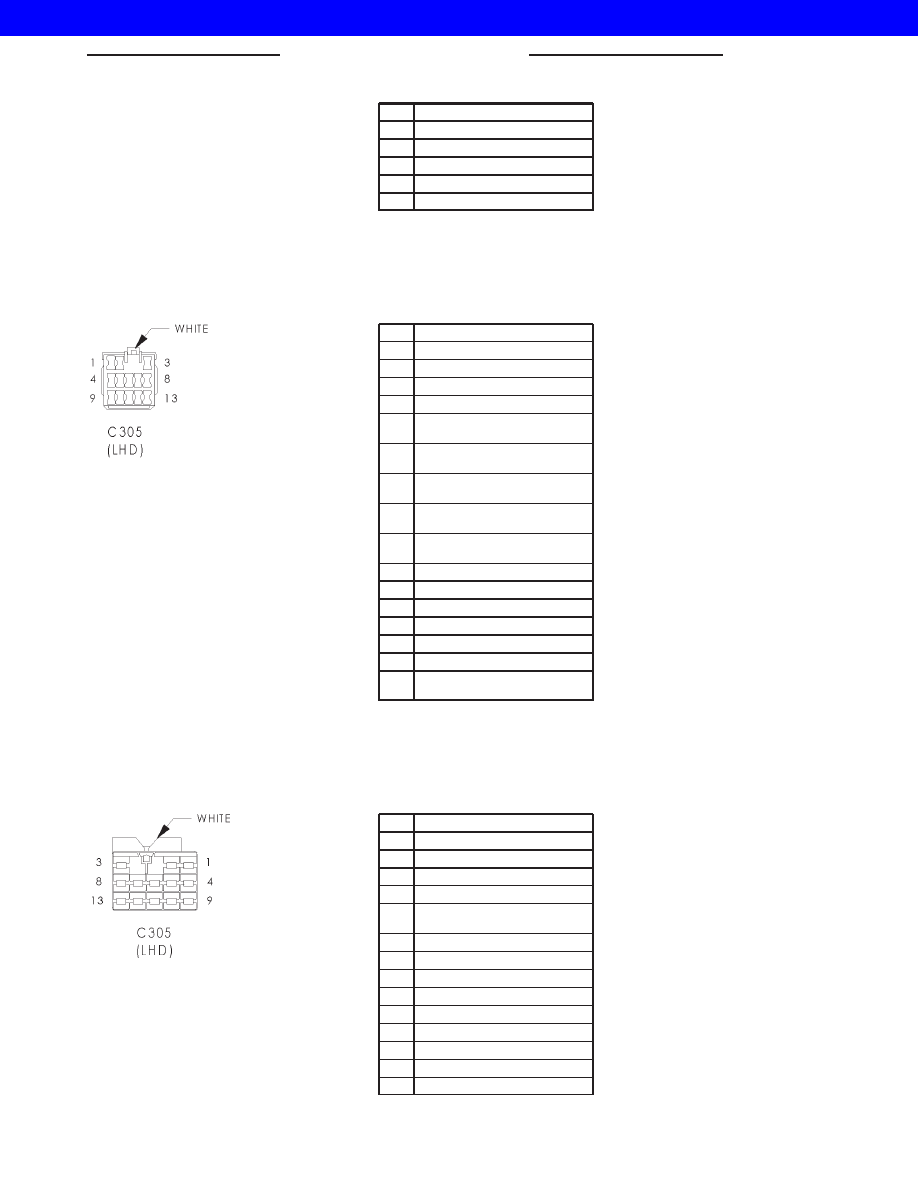

C304 (RHD) - BLACK (REAR DOOR SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

8Wa - 80 - 38

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C304 (RHD) - BLACK (REAR DOOR SIDE)

CAV

CIRCUIT

2

Q28 14DG/WT

3

Q1 14YL

4

P33 16OR/BK

5

P34 16PK/BK

6

-

C305 (LHD) - WHITE (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

X85 18BR/RD (6 SPEAKERS)

1

X55 18LG/RD (4 SPEAKERS)

2

X87 18DG (6 SPEAKERS)

2

X53 18LG/BK (4 SPEAKERS)

3

F83 18YL/DG (FULL OPTIONS AND
POWER MIRRORS)

4

P33 16OR/BK (POWER LOCK/WIN-
DOWS)

5

P34 16PK/BK (POWER LOCK/WIN-
DOWS)

6

P35 18OR/VT (POWER LOCK/WIN-
DOWS)

7

P36 18PK/VT (POWER LOCK/WIN-
DOWS)

8

P72 20YL/BK

9

P74 20DB

10

P76 20OR/YL

11

C16 20LB/YL (FULL OPTIONS)

11

C16 20BK/WT (POWER MIRRORS)

12

-

13

P91 20WT/BK (FULL OPSTIONS AND
POWER MIRRORS)

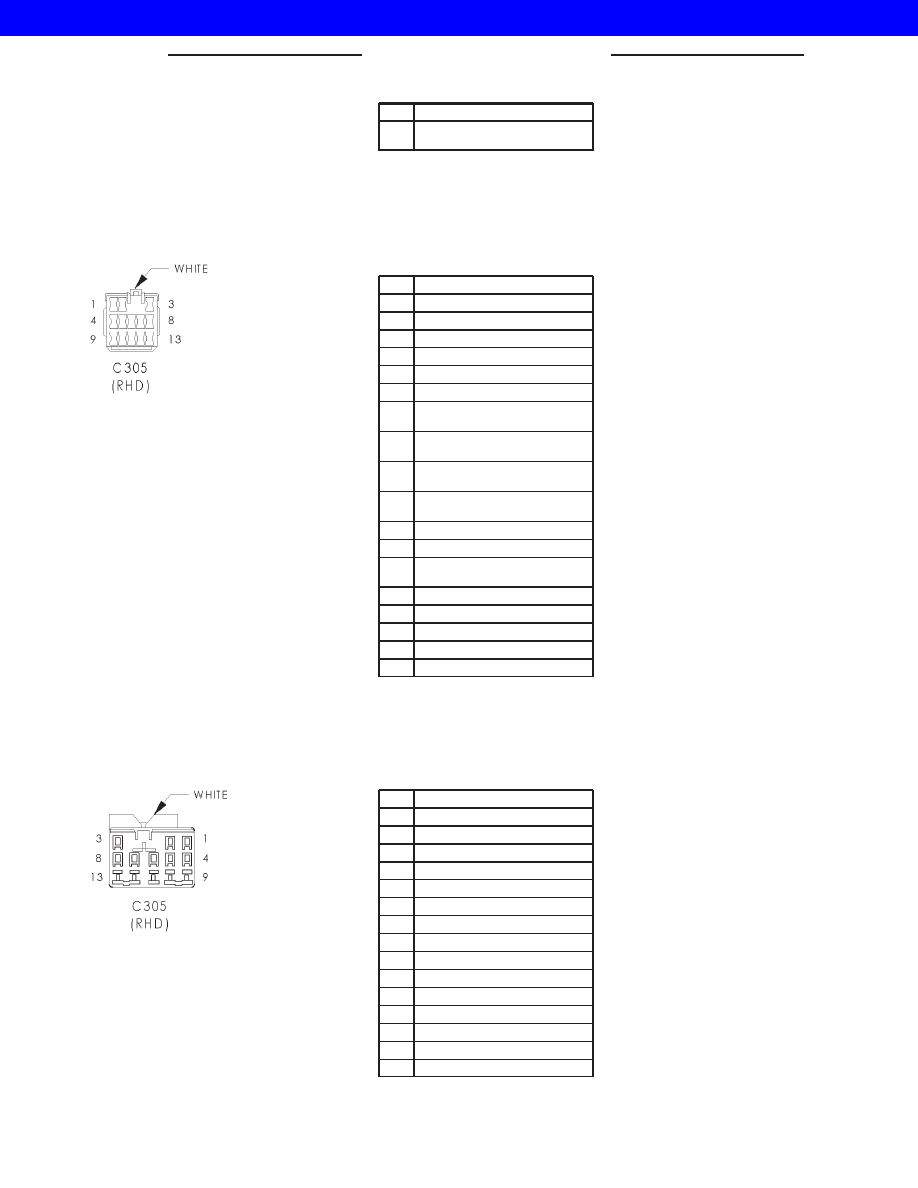

C305 (LHD) - WHITE (UNIBODY SIDE)

CAV

CIRCUIT

1

X85 18BR/RD (6 SPEAKERS)

1

X55 18BR/RD (4 SPEAKERS)

2

X87 18LG/VT (6 SPEAKERS)

2

X53 18DG (4 SPEAKERS)

3

F83 18YL/DG (FULL OPTIONS AND
POWER MIRRORS)

4

P33 16OR/BK

5

P34 16PK/BK

6

P35 18OR/VT

7

P36 20PK/VT

8

P72 20YL/BK

9

P74 20DB

10

P76 20OR/YL

11

C16 20LB/YL

12

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 39

2001 JEEP CHEROKEE

C305 (LHD) - WHITE (UNIBODY SIDE)

CAV

CIRCUIT

13

P91 20WT/BK (FULL OPTIONS AND
POWER MIRRORS)

C305 (RHD) - WHITE (LEFT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

X85 18LG/RD (6 SPEAKERS)

1

X55 18LG/RD (4 SPEAKERS)

1

X85 18BR/RD (FULL OPTIONS)

2

X87 18LG/BK (6 SPEAKERS)

2

X53 18LG/BK (4 SPEAKERS)

3

P59 20LB/RD

4

P33 16OR/BK (POWER LOCK/WINDOW
SWITCHES)

5

P34 16PK/BK (POWER LOCK/WINDOW
SWITCHES)

6

P35 18OR/VT (POWER LOCK/WINDOW
SWITCHES)

7

P36 18PK/VT (POWER LOCK/WINDOW
SWITCHES)

8

P71 20YL

9

P75 20DB/RD (FULL OPTIONS)

9

P75 20 DB/WT (POWER MIRRORS
W/O FULL OPTIONS)

10

P76 20OR/YL

11

C16 20LB/YL (FULL OPTIONS)

11

C16 20BK/WT (POWER MIRRORS)

12

P55 20DB

13

P91 20WT/BK

C305 (RHD) - WHITE (UNIBODY SIDE)

CAV

CIRCUIT

1

X85 18BR/RD (6 SPEAKERS)

1

X55 18BR/RD (4 SPEAKERS)

2

X87 18LG/VT (6 SPEAKERS)

2

X53 18DG (4 SPEAKERS)

3

P59 20LB/RD

4

P33 16OR/BK

5

P34 16PK/BK

6

P35 20OR/VT

7

P36 20PK/VT

8

P72 20YL/BK

9

P74 20DB

10

P76 20OR/YL

11

C16 20LB/YL

12

P55 20DB/PK

13

P91 20WT/BK

8Wa - 80 - 40

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

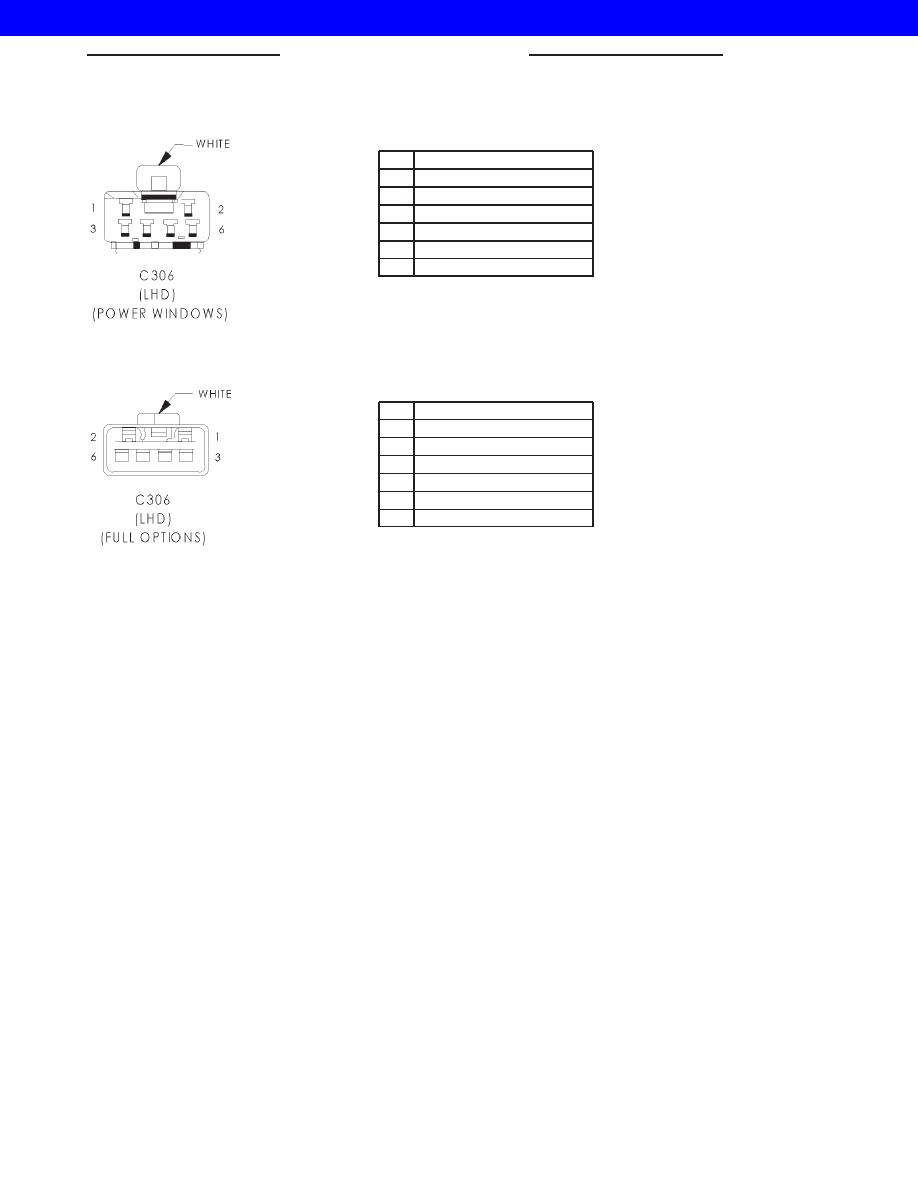

C306 (LHD) (POWER WINDOWS) - WHITE

(LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q16 14BR/WT

4

Q26 14VT/WT

5

Q17 14DB/WT

6

Q27 14RD/BK

C306 (LHD) (FULL OPTIONS) - WHITE (UNI-

BODY SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q16 14BR/WT

4

Q26 14VT/WT

5

Q17 14DB/WT

6

Q27 14RD/BK

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 41

2001 JEEP CHEROKEE
