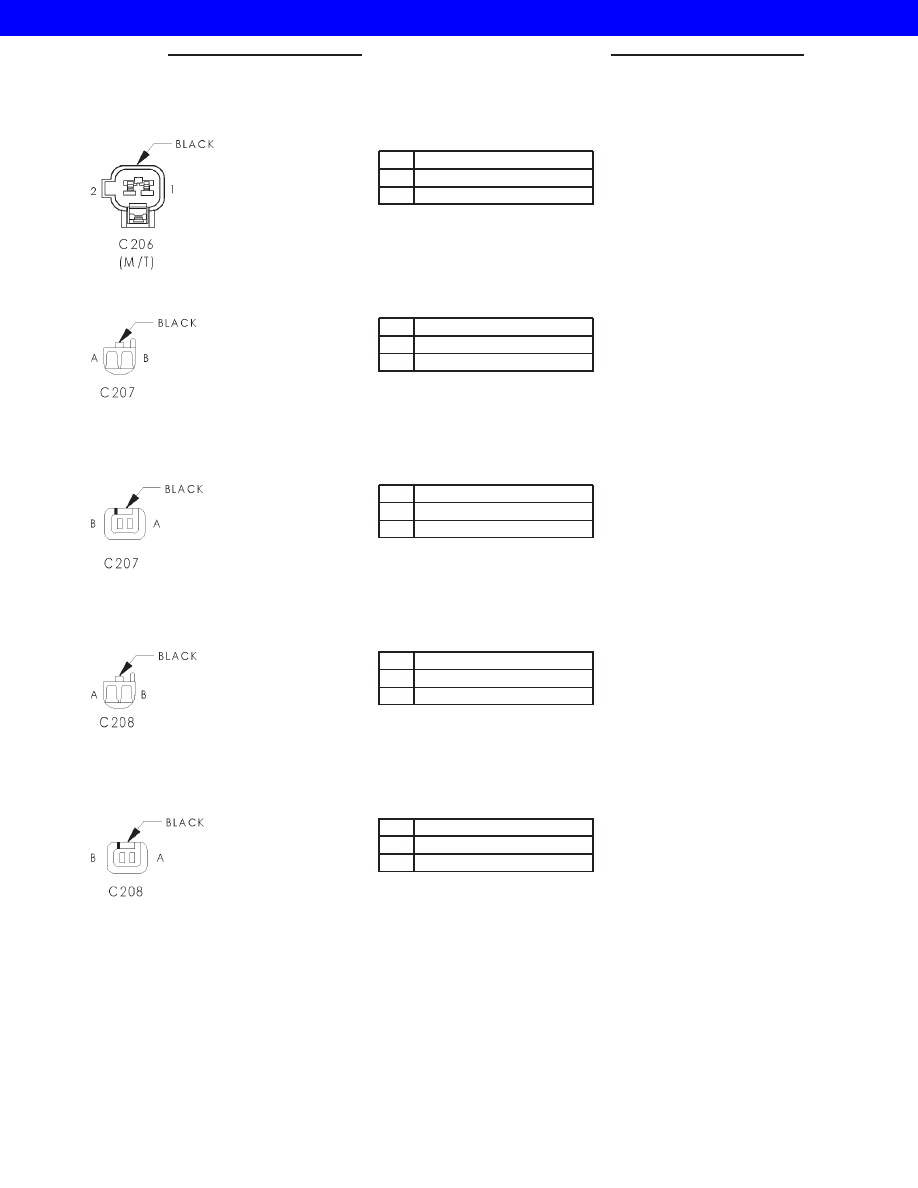

C206 (M/T) - BLACK (CONSOLE ILLUMINATION

SIDE)

CAV

CIRCUIT

1

E2 20OR

2

Z1 20BK

C207 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

A

M1 20PK

B

M2 20YL

C207 - BLACK (RIGHT COURTESY LAMP SIDE)

CAV

CIRCUIT

A

M1 18PK

B

M2 18BK/WT

C208 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

A

M1 20PK

B

M2 20YL

C208 - BLACK (LEFT COURTESY LAMP SIDE)

CAV

CIRCUIT

A

M1 18PK

B

M2 18BK/WT

8Wa - 80 - 34

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

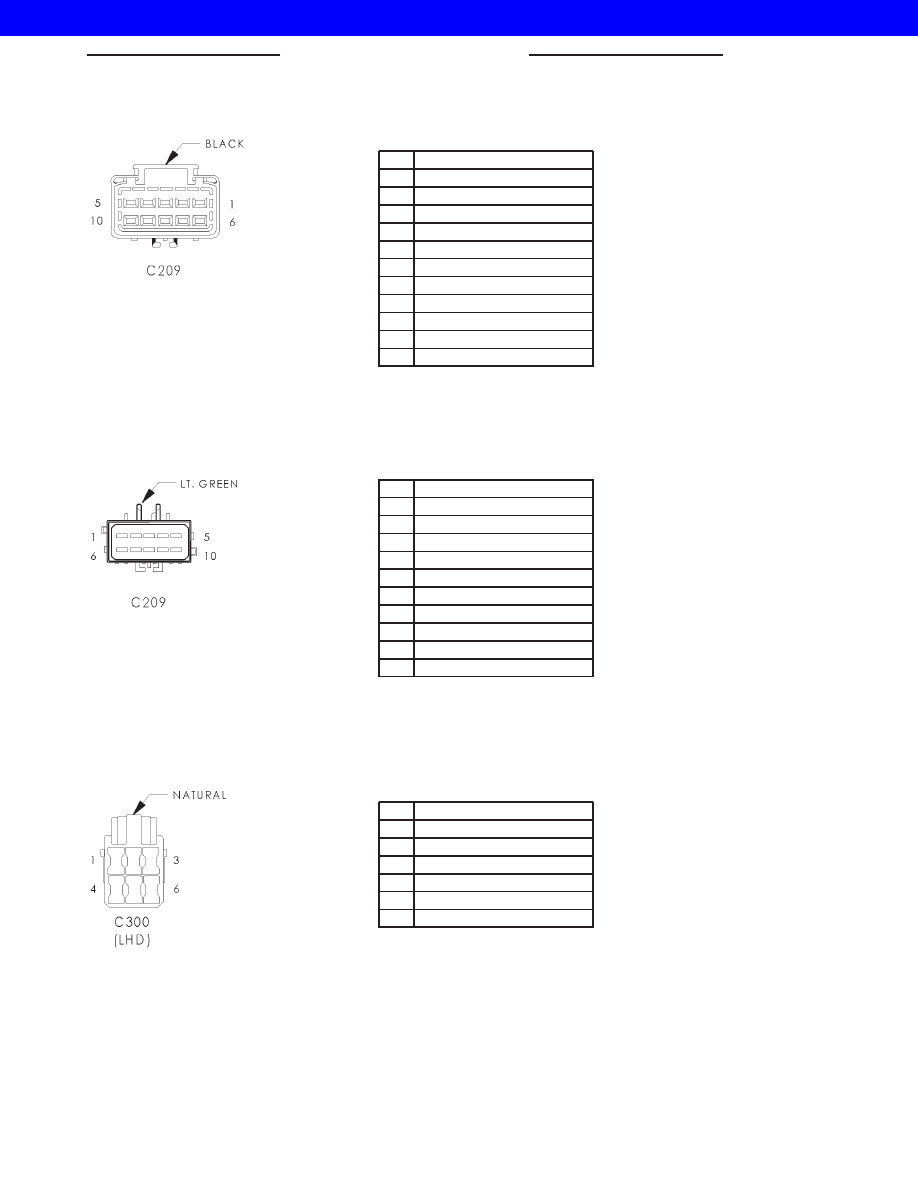

C209 - BLACK (BODY SIDE (RHD) LOWER

INSTRUMENT PANEL SIDE(LHD))

CAV

CIRCUIT

1

Z1 20BK

2

C4 14TN

3

C5 14LG

4

C6 14LB

5

F15 20DB/WT

6

C36 20RD/WT

7

C7 12BK/TN

8

A111 12RD/LG

9

F15 20DB/WT

10

Z8 12BK/VT (RHD)

10

Z8 20BK/VT (LHD)

C209 - LT. GREEN (HVAC SIDE)

CAV

CIRCUIT

1

D1 20DB/WT

2

C4 14TN

3

C5 14LG

4

C6 14LB

5

D2 20OR

6

D3 20YL

7

C7 12BK/TN

8

A111 12RD/LG

9

F15 20DB/WT

10

Z1 20BK

C300 (LHD) - NATURAL (RIGHT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

P35 20OR/VT

2

P36 20PK/VT

3

P55 20DB/PK

4

P59 20LB/RD

5

G26 20LB

6

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 35

2001 JEEP CHEROKEE

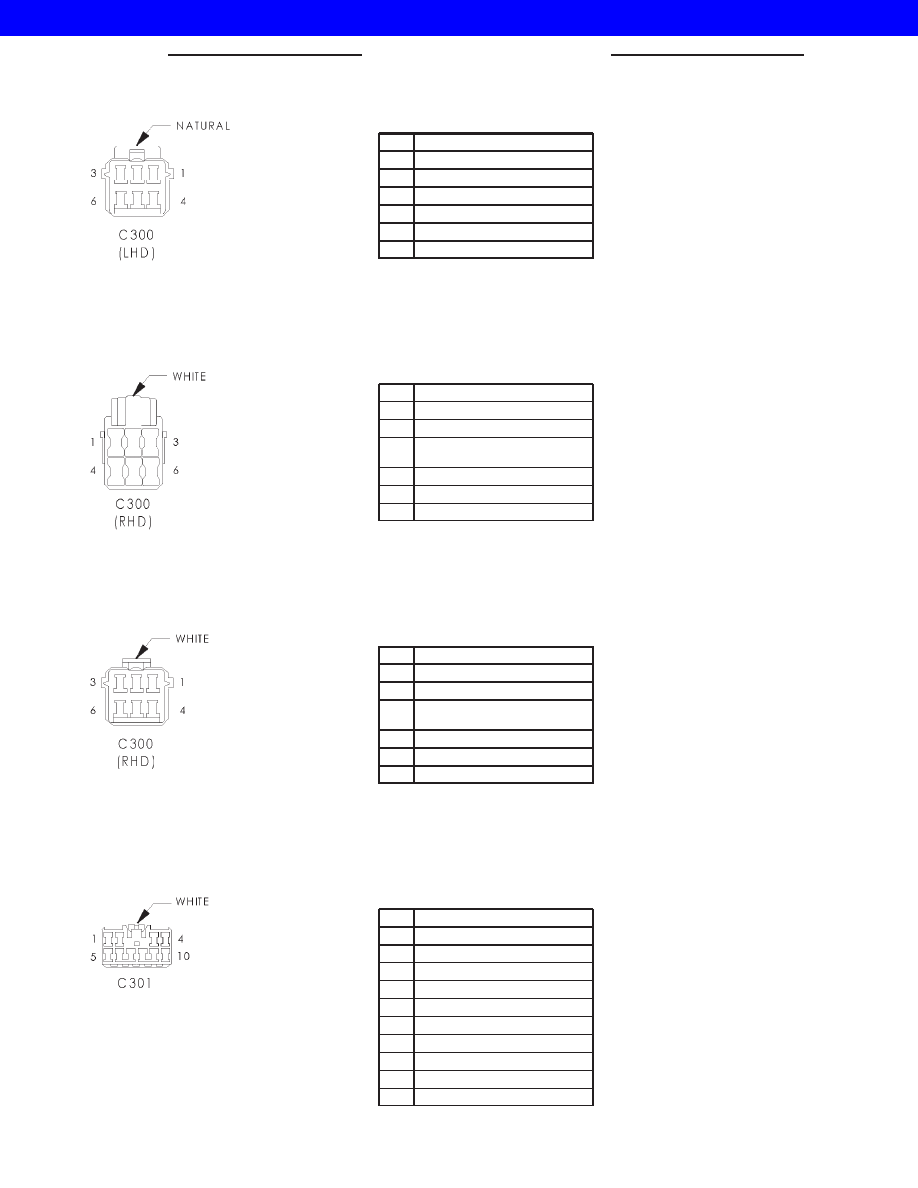

C300 (LHD) - NATURAL (LOWER INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

P35 20OR/VT

2

P36 20PK/VT

3

P55 20DB/PK

4

P59 20LB/RD

5

G26 20LB

6

-

C300 (RHD) - WHITE (RIGHT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

P35 18OR/VT

2

P36 18PK/VT

3

F83 18YL/DG (FULL OPTIONS AND
POWER MIRRORS)

4

-

5

-

6

-

C300 (RHD) - WHITE (LOWER INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

P35 20OR/VT

2

P36 20PK/VT

3

F83 18YL/DG (FULL OPTIONS AND
POWER MIRRORS)

4

-

5

-

6

-

C301 - WHITE (OVERHEAD CONSOLE DOME

WITH IMMOBILIZER SIDE)

CAV

CIRCUIT

1

D1 20VT/BR

2

D2 20WT/BK

3

G32 20BK/LB (OVERHEAD CONSOLE)

4

G31 20VT/LG (OVERHEAD CONSOLE)

5

Z2 20BK/LG (OVERHEAD CONSOLE)

6

F87 20WT/BK (OVERHEAD CONSOLE)

7

X3 20BK/RD

8

P55 20DB

9

P59 20LB/RD

10

-

8Wa - 80 - 36

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

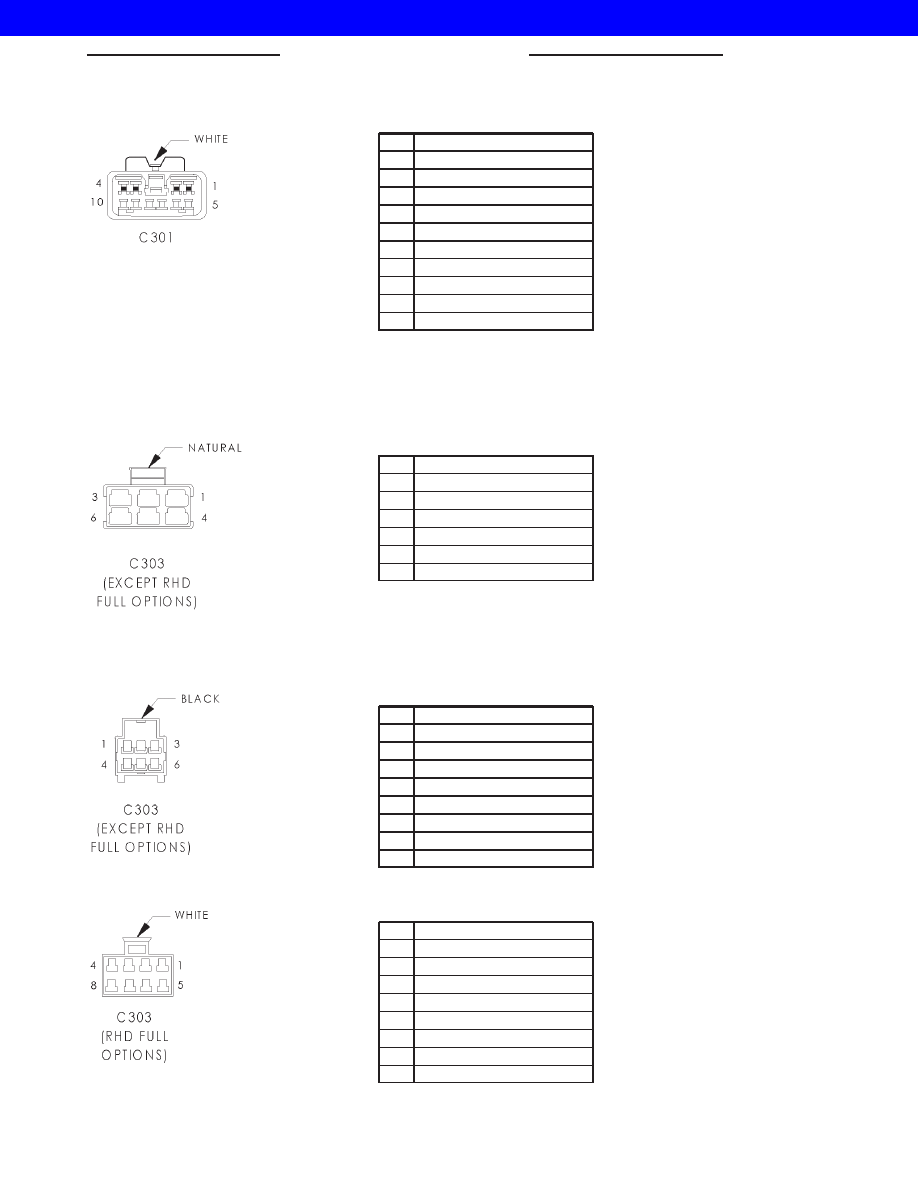

C301 - WHITE (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

D1 20VT/BR

2

D2 20WT/BK

3

G32 20BK/LB

4

G31 20VT/LG

5

Z2 20BK/LG

6

F87 20WT/BK

7

X3 20BK/RD

8

P55 20DB/PK

9

P59 20LB/RD

10

-

C303 (EXCEPT RHD FULL OPTIONS) - NATURAL

(RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

X80 18LB/BK

5

X82 18LB/RD

6

-

C303 (EXCEPT RHD FULL OPTIONS) - BLACK

(UNIBODY SIDE)

CAV

CIRCUIT

1

V23 18BR/PK

2

-

3

-

4

X80 18LB/BK (6 SPEAKER SYSTEM)

4

X56 18DB/RD (4 SPEAKER SYSTEM)

5

X82 18LB/RD (6 SPEAKER SYSTEM)

5

X54 18VT (4 SPEAKER SYSTEM)

6

-

C303 (RHD FULL OPTIONS) - WHITE (RIGHT

FRONT DOOR SIDE)

CAV

CIRCUIT

1

Q18 14GY/BK

2

Q28 14DG/WT

3

Q17 14DB/WT

4

Q1 14YL

5

Z1 14BK

6

Q27 14RD/BK

7

Q16 14BR/WT

8

Q26 14VT/WT

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 37

2001 JEEP CHEROKEE
