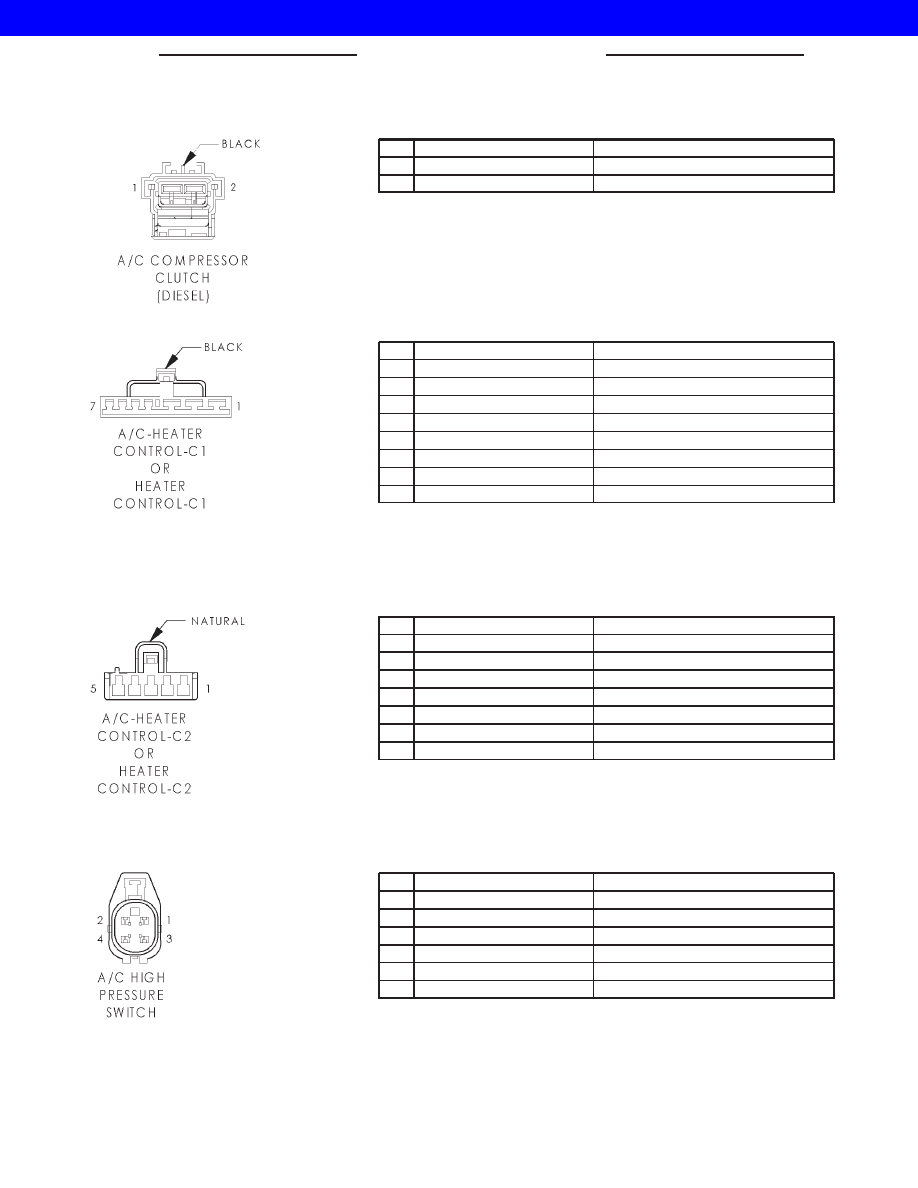

A/C COMPRESSOR CLUTCH (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 14DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 16BK

GROUND

A/C HEATER CONTROL C1 OR HEATER CONTROL C1 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z8 12BK/VT

GROUND

2

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

3

C6 14LB

BLOWER MOTOR M2 DRIVER

4

C5 14LG

BLOWER MOTOR M1 DRIVER

5

C4 14TN

BLOWER MOTOR LOW DRIVER

6

C90 20LG (A/C ONLY)

A/C SWITCH SENSE

7

E2 20OR (RHD)

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

7

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

A/C HEATER CONTROL C2 OR HEATER CONTROL - NATURAL 5 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 20BK (RHD)

GROUND

2

F15 20DB/WT (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN)

3

C36 20RD/WT (LHD)

BLEND DOOR FEEDBACK SIGNAL

4

F15 20DB/WT (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN)

4

Z1 20BK (LHD)

GROUND

5

-

-

A/C HIGH PRESSURE SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/PK

A/C SWITCH SENSE

2

C48 18TN

RADIATOR FAN REQUEST

3

C90 20LG (GAS)

A/C SWITCH SENSE

3

Z1 18BK (DIESEL)

GROUND

4

C22 20DB/WT (DIESEL)

A/C PRESSURE SWITCH SENSE

4

C90 20LG (GAS)

A/C SWITCH SENSE

8Wa - 80 - 6

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

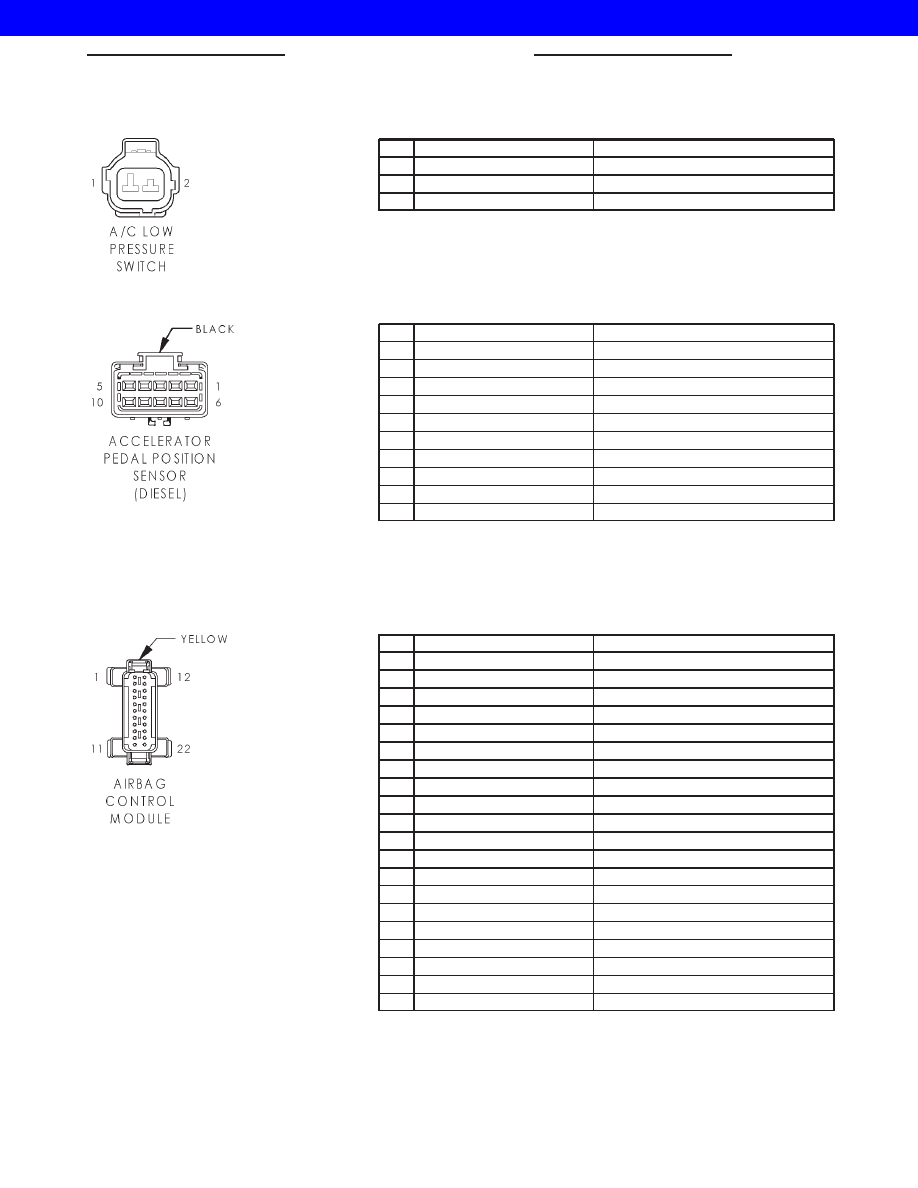

A/C LOW PRESSURE SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (DIESEL)

GROUND

1

C22 18DB/WT (GAS)

PRESSURE SWITCH OUTPUT

2

C21 20DB/PK

A/C SWITCH SENSE

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K4 20BK/LB

SENSOR GROUND

4

-

-

5

K151 20WT

LOW IDLE POSITION SWITCH SIGNAL

6

-

-

7

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

8

K255 20WT/DG

ACCELERATOR PEDAL POSITION SENSOR GROUND

9

-

-

10

K6 20VT/WT

5V SUPPLY

AIRBAG CONTROL MODULE - YELLOW 22 WAY

CAV

CIRCUIT

FUNCTION

1

R45 18DG/LB

DRIVER AIRBAG LINE 2

2

R43 18BK/LB

DRIVER AIRBAG LINE 1

3

-

-

4

-

-

5

R42 18BK/YL

PASSENGER AIRBAG LINE 1

6

R44 18DG/YL

PASSENGER AIRBAG LINE 2

7

-

-

8

-

-

9

-

-

10

Z6 18BK/PK

GROUND

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

D2 18WT/BK

CCD BUS(-)

19

D1 18VT/BR

CCD BUS(+)

20

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 7

2001 JEEP CHEROKEE

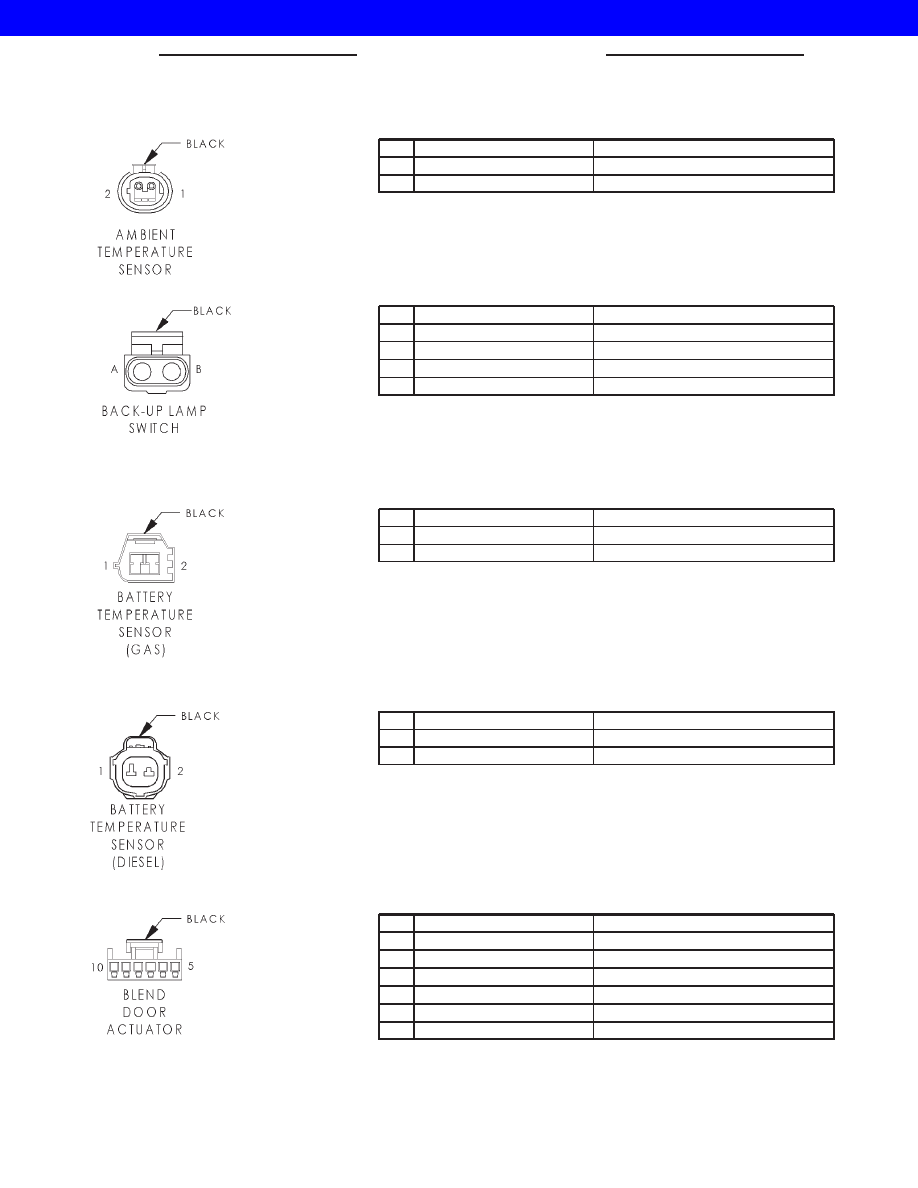

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 20BK/LB

SENSOR GROUND

BACK-UP LAMP SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

F20 18WT (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

A

L10 18BR/LG (DIESEL)

BACK UP LAMP FEED

B

F20 18WT (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

B

L10 18BR/LG (GAS)

BACK UP LAMP FEED

BATTERY TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

BATTERY TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

BLEND DOOR ACTUATOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

5

-

-

6

-

-

7

D1 20DB/WT

GROUND

8

D3 20YL

BLEND DOOR FEEDBACK SIGNAL

9

-

-

10

D2 20OR

FUSED IGNITION SWITCH OUTPUT (RUN)

8Wa - 80 - 8

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

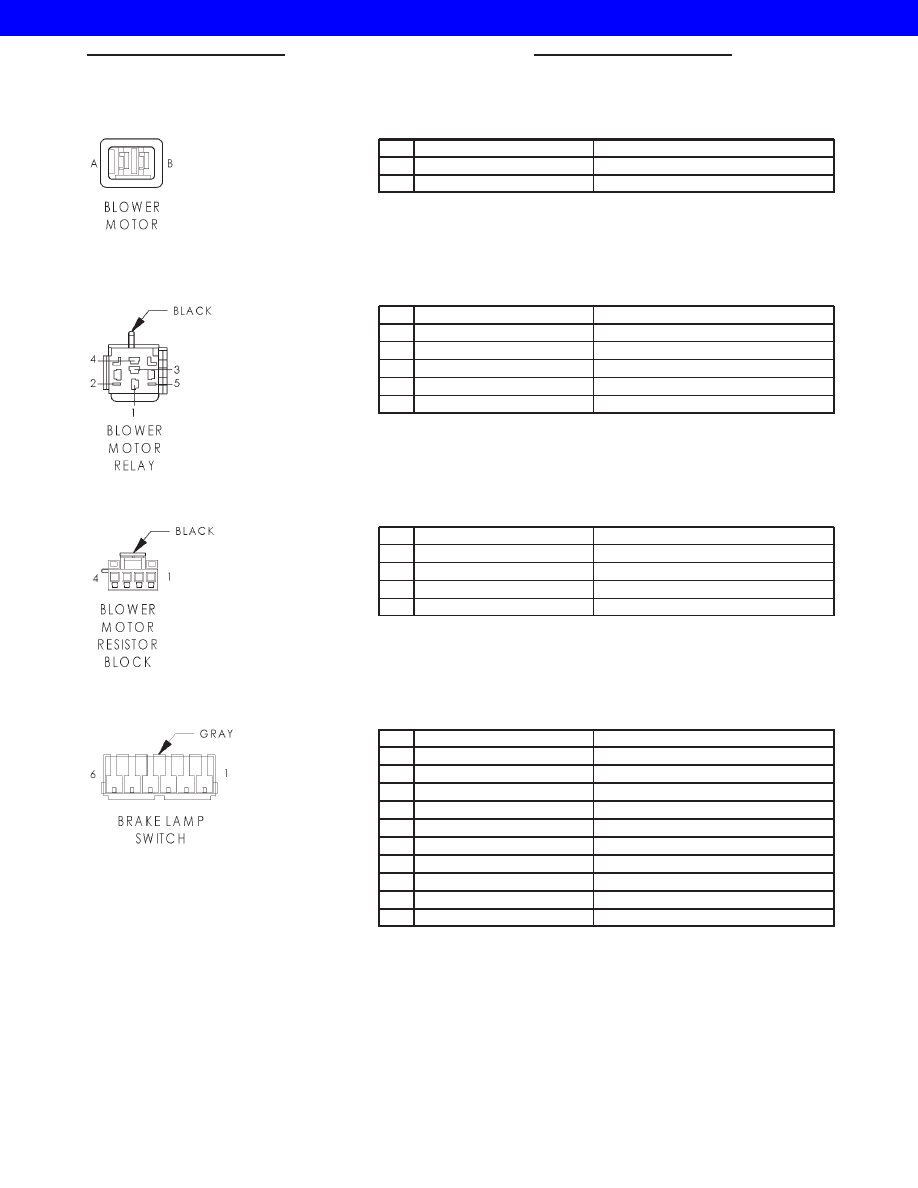

BLOWER MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

A

C1 12DG

BLOWER MOTOR RELAY OUTPUT

B

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

BLOWER MOTOR RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C1 12DG

BLOWER MOTOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

-

-

4

A111 12RD/LG

FUSED B(+)

5

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

BLOWER MOTOR RESISTOR BLOCK - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C4 14TN

BLOWER MOTOR LOW DRIVER

2

C5 14LG

BLOWER MOTOR M1 DRIVER

3

C6 14LB

BLOWER MOTOR M2 DRIVER

4

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

1

K29 18WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

2

Z1 18BK

GROUND

2

Z1 20BK (LHD BUILT UP EXPORT)

GROUND

3

V32 20YL/RD

SPEED CONTROL SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN (LHD GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

F32 20PK/DB

FUSED B(+)

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 9

2001 JEEP CHEROKEE
