Jeep XJ. Manual - part 741

2001 JEEP CHEROKEE

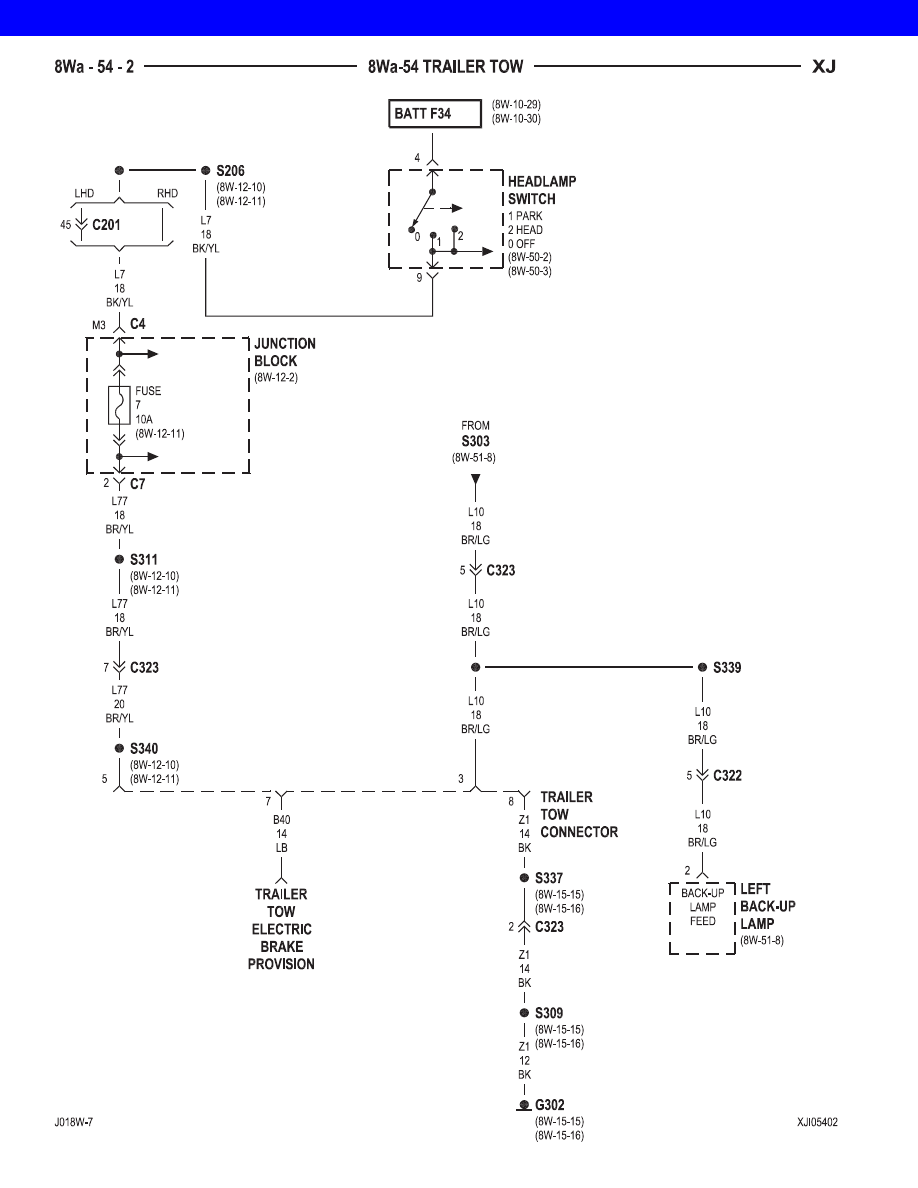

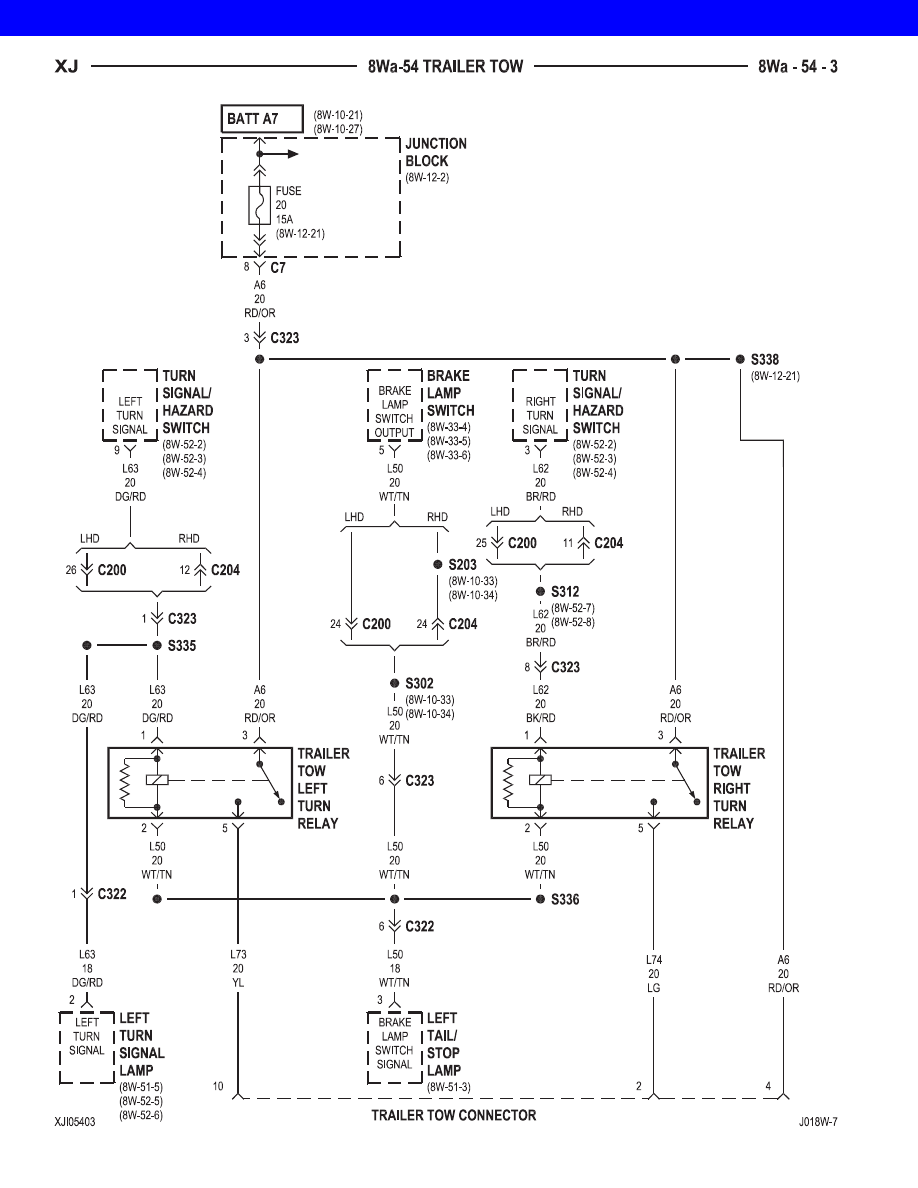

8Wa-54 TRAILER TOW

Component

Page

Brake Lamp Switch . . . . . . . . . . . . . . . . . 8Wa-54-3
Fuse 7 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-54-2
Fuse 20 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-54-3
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-54-2
Headlamp Switch . . . . . . . . . . . . . . . . . . . 8Wa-54-2
Junction Block . . . . . . . . . . . . . . . . . . . . 8Wa-54-2, 3
Left Back-Up Lamp . . . . . . . . . . . . . . . . . . 8Wa-54-2

Component

Page

Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . 8Wa-54-3
Left Turn Signal Lamp . . . . . . . . . . . . . . . 8Wa-54-3
Trailer Tow Connector . . . . . . . . . . . . . . 8Wa-54-2, 3
Trailer Tow Electric Brake Provision . . . . . 8Wa-54-2
Trailer Tow Left Turn Relay . . . . . . . . . . . 8Wa-54-3
Trailer Tow Right Turn Relay . . . . . . . . . . 8Wa-54-3
Turn Signal/Hazard Switch . . . . . . . . . . . . 8Wa-54-3

XJ

8Wa-54 TRAILER TOW

8Wa - 54 - 1

2001 JEEP CHEROKEE

2001 JEEP CHEROKEE

2001 JEEP CHEROKEE
