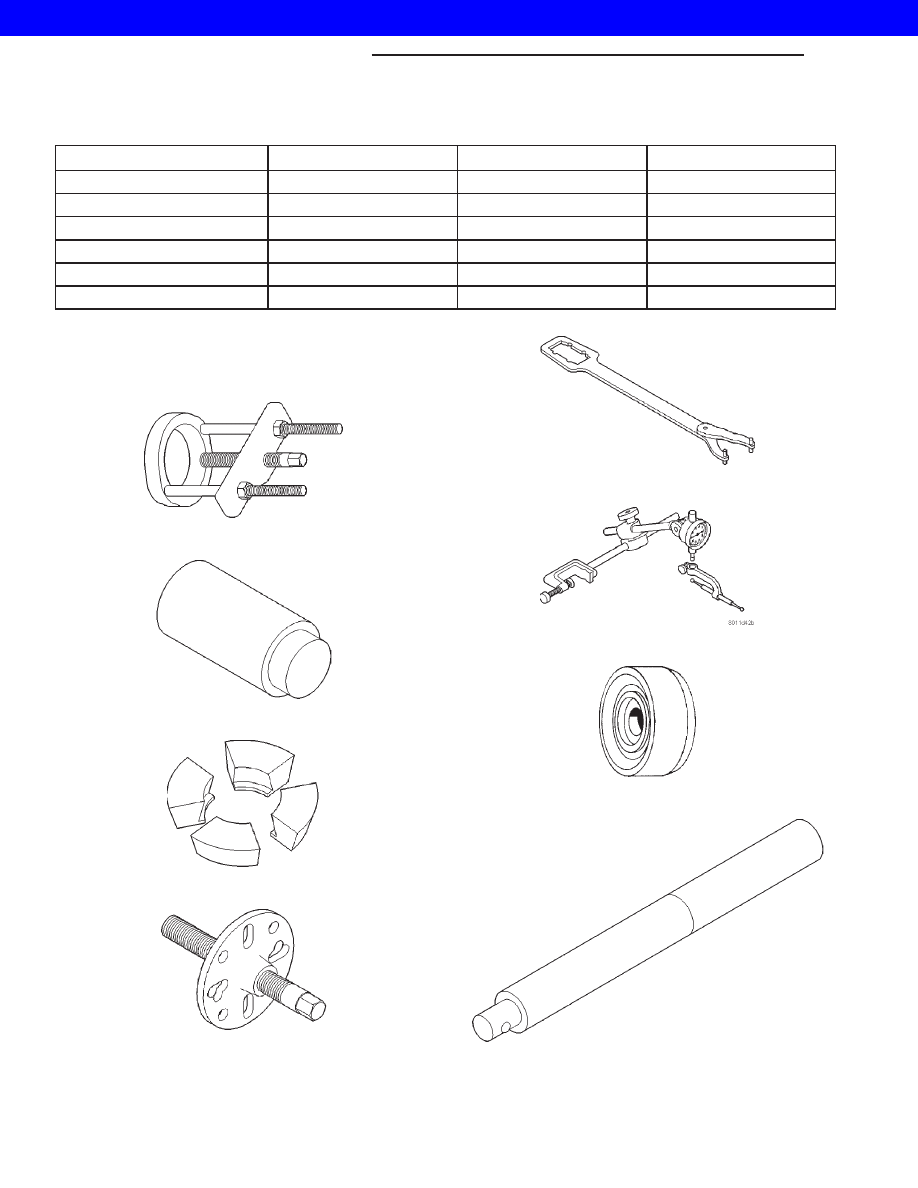

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fill Hole Plug

34

25

Differential Cover Bolts

41

30

Bearing Cap Bolts

61

45

Ring Gear Bolts

108

80

Axle Nut

237

175

Hub Bearing Bolts

102

75

SPECIAL TOOLS

181FBI AXLE

Puller C-293-PA

Plug SP-3289

Adapter C-293-39

Puller C-452

Wrench C-3281

Dial Indicator C-3339

Installer C-3716-A

Handle C-4171

3s - 2

FRONT AXLE - 181FBI - 186FBI

XJ

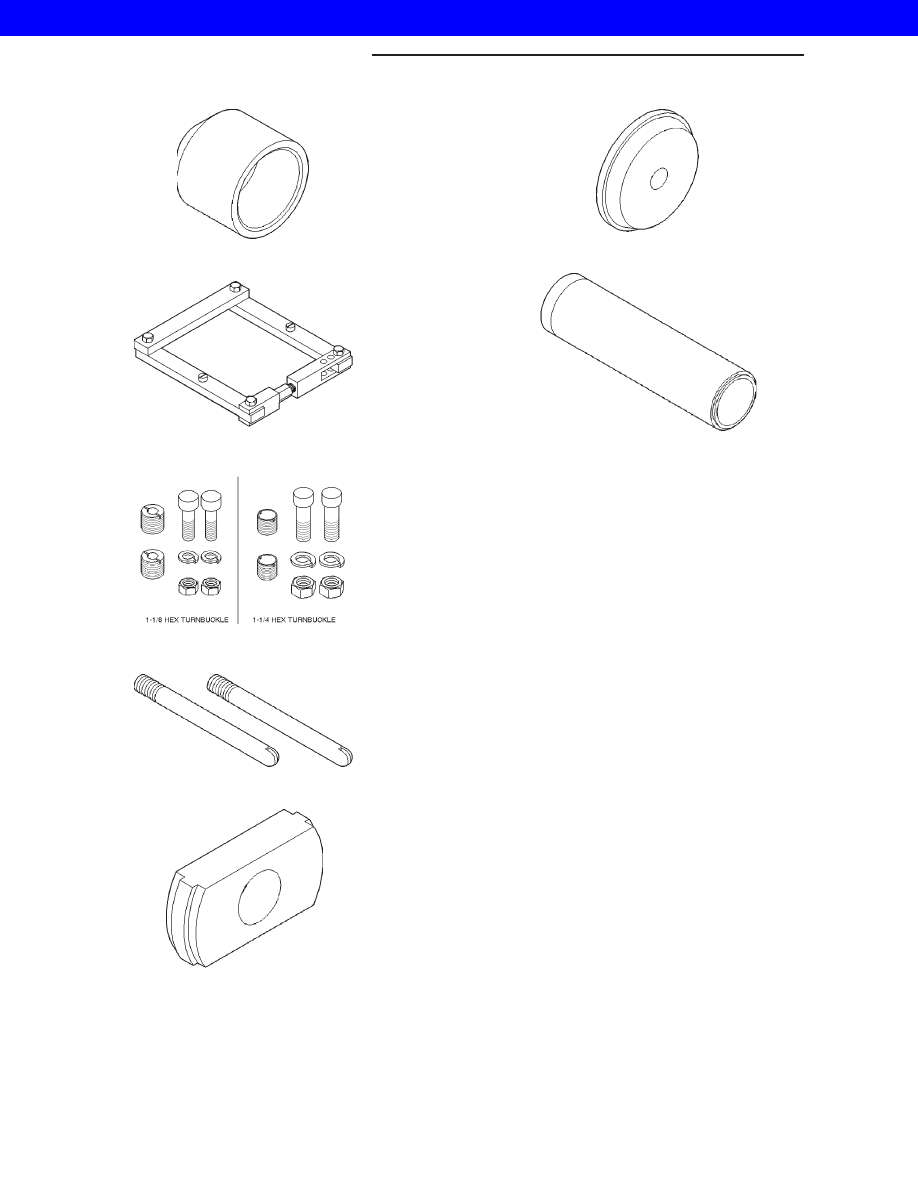

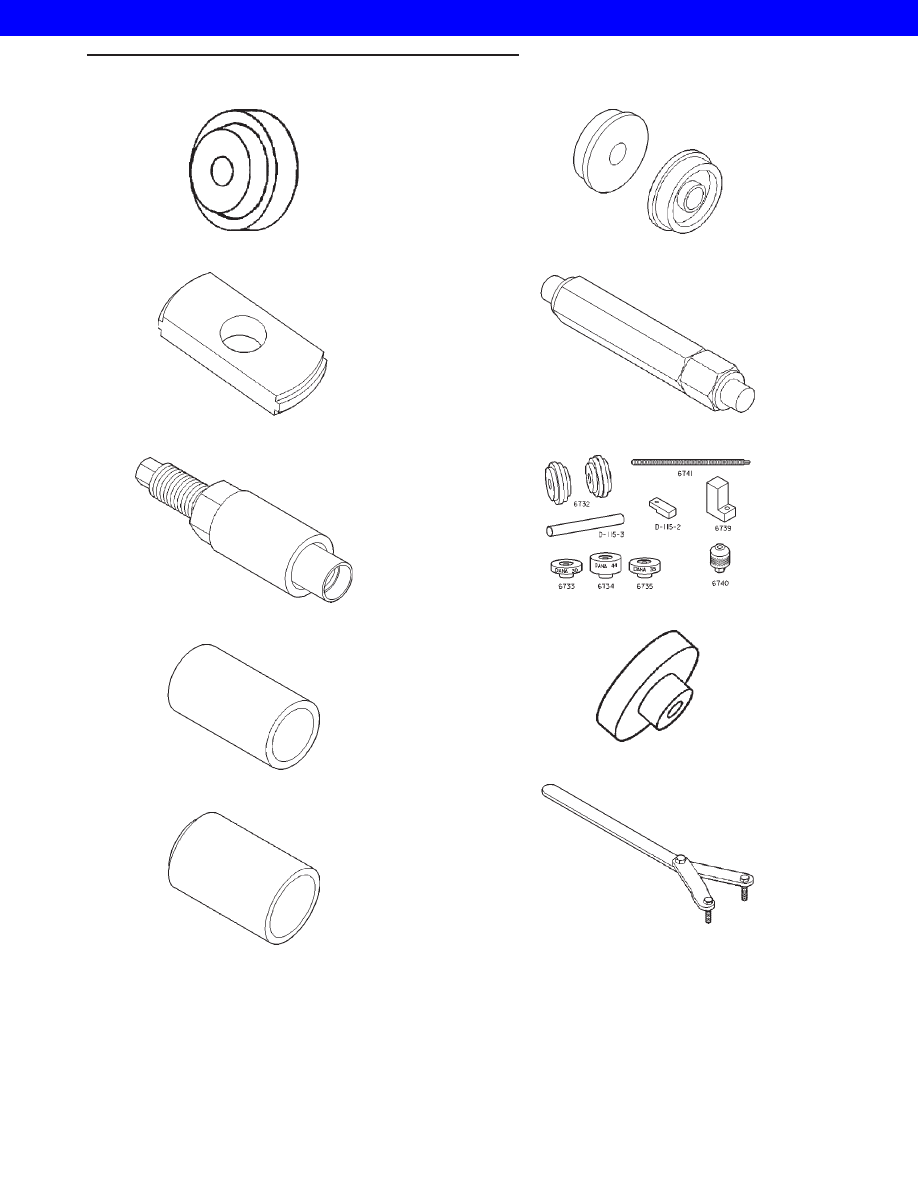

FRONT AXLE - 181FBI - 186FBI (Continued)

2001 JEEP CHEROKEE

Installer D-146

Remover D-149

Installer W-162-D

Cup 8109

Installer 6761

Installer Discs 8110

Turnbuckle 6797

Pinion Depth Set 6774

Pinion Block 6733

Spanner Wrench 6958

XJ

FRONT AXLE - 181FBI - 186FBI

3s - 3

FRONT AXLE - 181FBI - 186FBI (Continued)

2001 JEEP CHEROKEE

Installer C-3972-A

Spreader W-129-B

Adapter Kit 6987

Pilot Stud C-3288-B

Remover C-4345

Installer D-130

Installer W-262

3s - 4

FRONT AXLE - 181FBI - 186FBI

XJ

FRONT AXLE - 181FBI - 186FBI (Continued)

2001 JEEP CHEROKEE

PINION SEAL

REMOVAL

(1) Raise and support the vehicle.
(2) Remove wheel and tire assemblies.
(3) Remove brake rotors (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/ROTORS

-

REMOVAL)

and calipers (Refer to 5 - BRAKES/HYDRAULIC/ME-
CHANICAL/DISC BRAKE CALIPERS - REMOVAL) .

(4) Mark propeller shaft and pinion yoke for

installation reference.

(5) Remove propeller shaft from the yoke.
(6) Rotate pinion gear three or four times.
(7) Record rotating torque of the pinion gear with

an inch pound torque wrench for installation refer-
ence.

(8) Using Spanner Wrench 6958 to hold the pinion

yoke, remove the pinion nut and washer.

(9) Remove pinion yoke with Remover C-452 and

Flange Wrench C-3281 (Fig. 1).

(10) Remove pinion seal with a pry tool or a slide

hammer mounted screw.

INSTALLATION

(1) Apply a light coating of gear lubricant on the

lip of pinion seal. Install seal with Installer C-3972-A
and Handle C-4171 (Fig. 2).

(2) Install yoke on the pinion gear with Installer

W-162-D, Cup 8109 and Wrench 6958 (Fig. 3).

CAUTION: Do not exceed the minimum tightening
torque 271 N·m (200 ft. lbs.) when installing the pin-
ion yoke retaining nut at this point. Damage to col-
lapsible spacer or bearings may result.

(3) Install yoke washer and new nut on the pinion

gear and tighten nut until there is zero bearing end-
play.

(4) Tighten the nut to 216 N·m (160 ft. lbs.).

CAUTION: Never loosen pinion gear nut to decrease
pinion gear bearing rotating torque and never
exceed specified preload torque. If preload torque
or rotating torque is exceeded a new collapsible
spacer must be installed.

(5) Rotate the pinion shaft using an inch pound

torque wrench. Rotating torque should be equal to
the reading recorded during removal plus an addi-
tional 0.56 N·m (5 in. lbs.) (Fig. 4).

(6) If the rotating torque is low, use Spanner

Wrench 6958 to hold the pinion yoke (Fig. 5) and
tighten pinion shaft nut in 6.8 N·m (5 ft. lbs.) incre-
ments until proper rotating torque is achieved.

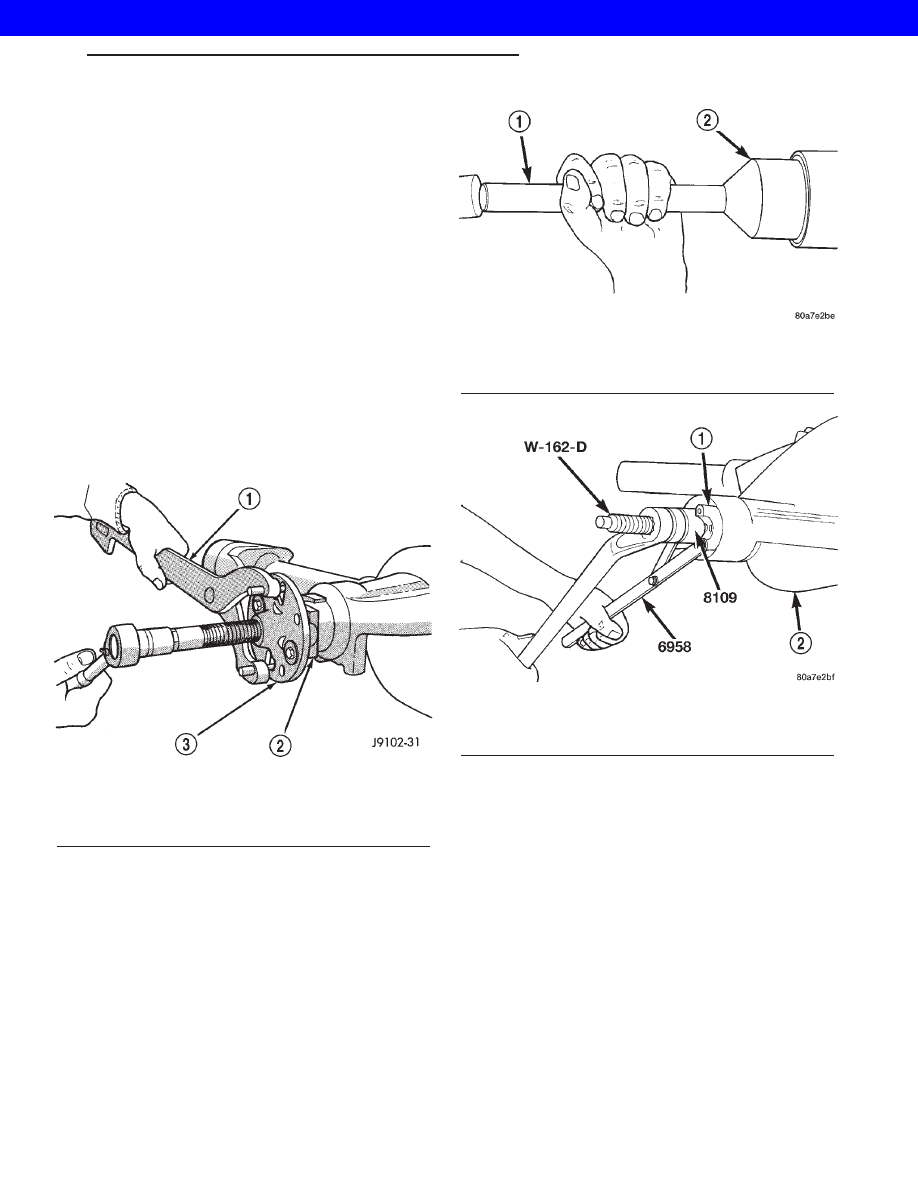

Fig. 1 Pinion Yoke

1 - WRENCH
2 - YOKE
3 - REMOVER

Fig. 2 Pinion Seal

1 - HANDLE - C-4171
2 - INSTALLER - C-3972-A

Fig. 3 Pinion Yoke Installation

1 - PINION YOKE
2 - AXLE HOUSING
