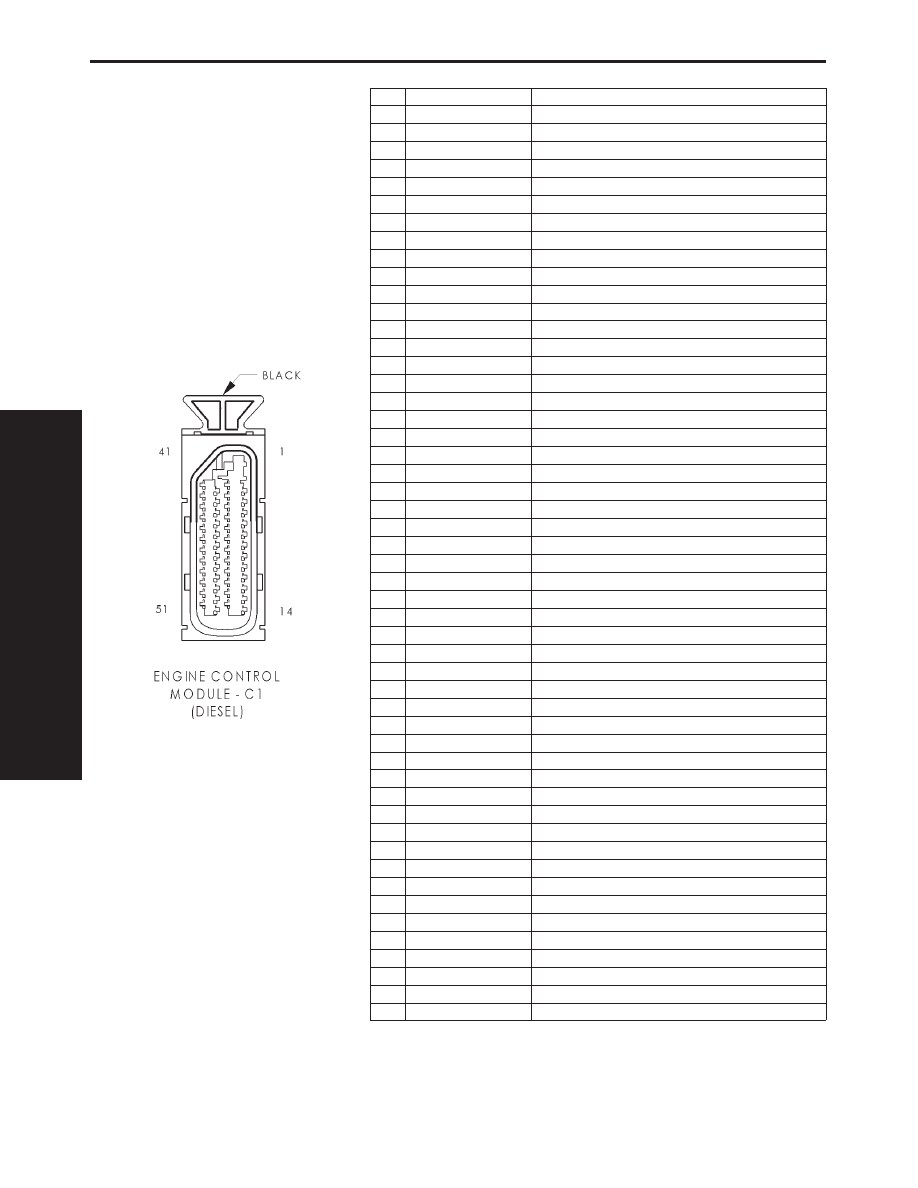

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 51 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 14BK/TN

GROUND

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

-

-

5

C13 20DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 18VT/RD

ENGINE SPEED SENSOR SIGNAL

7

-

-

8

C103 18DG

A/C REQUEST INPUT

9

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

10

C22 20DB/WT

A/C PRESSURE SWITCH SENSE

11

K6 20VT/WT

5V SUPPLY

12

K151 20WT

LOW IDLE POSITION SWITCH SIGNAL

13

K21 20BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

18

G8 18LB/BK

FUEL MONITOR OUTPUT SIGNAL

19

-

-

20

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

21

-

-

22

-

-

23

K255 20WT/DG

ACCELERATOR PEDAL POSITION SENSOR GROUND

24

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

25

-

-

26

-

-

27

Z12 16BK/TN

GROUND

28

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K35 18GY/YL

EGR SOLENOID CONTROL

30

V66 18RD/LG

SPEED CONTROL INDICATOR SIGNAL

31

-

-

32

K185 20OR/LB

WAIT TO START INDICATOR DRIVER

33

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

K48 18OR/RD

FAULT INDICATOR REQUEST INPUT

35

-

-

36

-

-

37

-

-

38

G55 18OR/BK

ENGINE DISABLE SIGNAL

39

K9 20LB

5V SUPPLY

40

K1 20DG/RD

BOOST PRESSURE SENSOR SIGNAL

41

-

-

42

K152 18WT

GLOW PLUG RELAY CONTROL

43

-

-

44

-

-

45

D21 20PK

SCI TRANSMIT

46

-

-

47

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

C48 18TN

RADIATOR FAN REQUEST

49

-

-

50

-

-

51

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

256

CONNECTOR PINOUTS

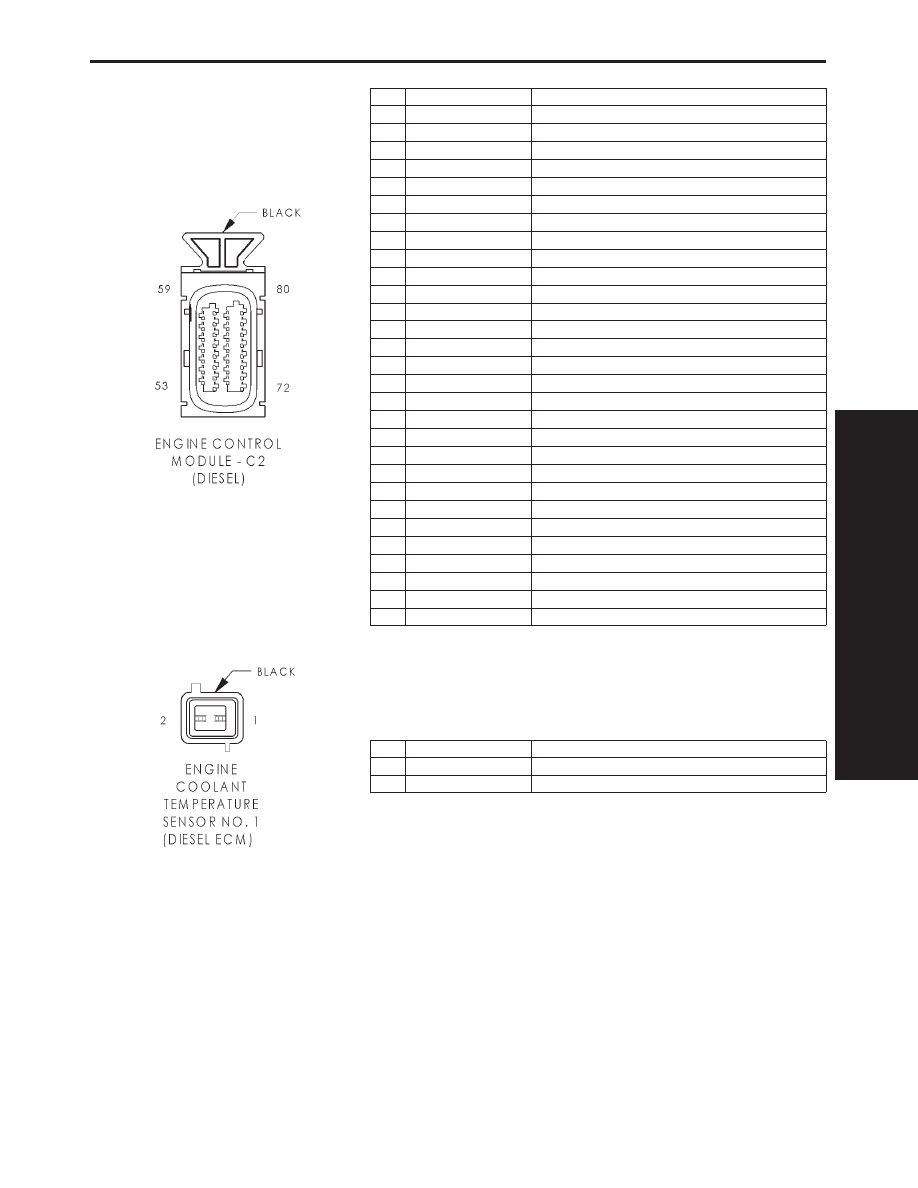

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 29 WAY

CAV

CIRCUIT

FUNCTION

52

-

-

53

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 18LG/YL

NEEDLE MOVEMENT SENSOR GROUND

56

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR SIGNAL

57

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

58

K135 20WT/BK

CONTROL SLEEVE POSITION SENSOR MEASURE COIL

59

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

60

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

61

K4 20BK/LB

SENSOR GROUND

62

K67 18BR/BK

NEEDLE MOVEMENT SENSOR SIGNAL

63

-

-

64

-

-

65

-

-

66

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

67

K24 20GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

K3 20LG/BK

ENGINE SPEED SENSOR GROUND

70

-

-

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

-

-

77

K153 18OR

FUEL SHUTDOWN SOLENOID CONTROL

78

-

-

79

K126 18LG

FUEL TIMING SOLENOID CONTROL

80

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

ENGINE COOLANT TEMPERATURE SENSOR NO. 1 (DIESEL ECM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

257

CONNECTOR PINOUTS

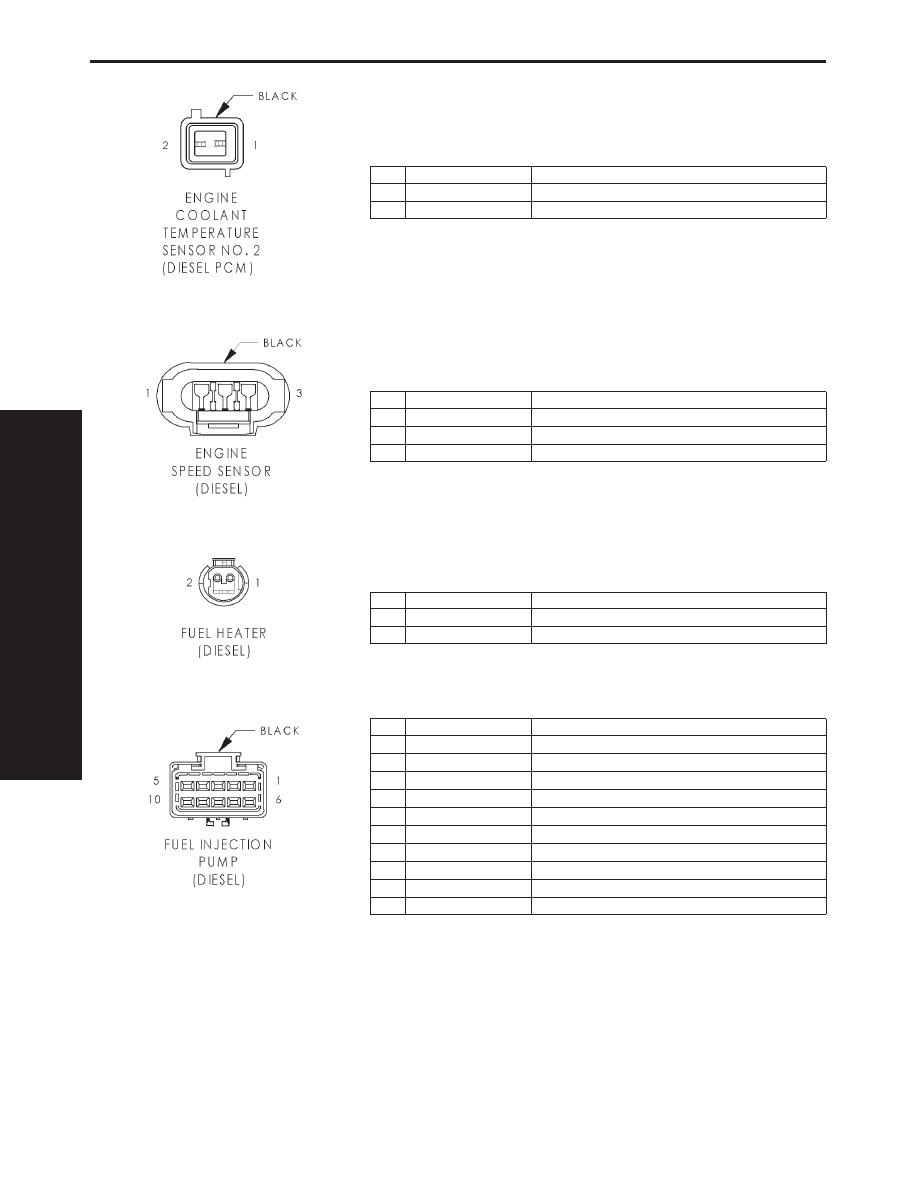

ENGINE COOLANT TEMPERATURE SENSOR NO. 2 (DIESEL PCM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN/RD

PCM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K167 18BR/YL

SENSOR GROUND

ENGINE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K3 20LG/BK

ENGINE SPEED SENSOR GROUND

2

-

-

3

K24 20GY/BK

ENGINE SPEED SENSOR SIGNAL

FUEL HEATER (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

2

Z1 16BK

GROUND

FUEL INJECTION PUMP (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR SIGNAL

2

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP SIGNAL

3

K135 20WT/BK

CONTROL SLEEVE POSITION SENSOR MEASURE COIL

4

K4 20BK/LB

SENSOR GROUND

5

K126 18LG

FUEL TIMING SOLENOID CONTROL

6

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

7

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

8

K140 16TN/WT

FUEL QUANTITY ACTUATOR CONTROL

9

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

10

F142 16DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

258

CONNECTOR PINOUTS

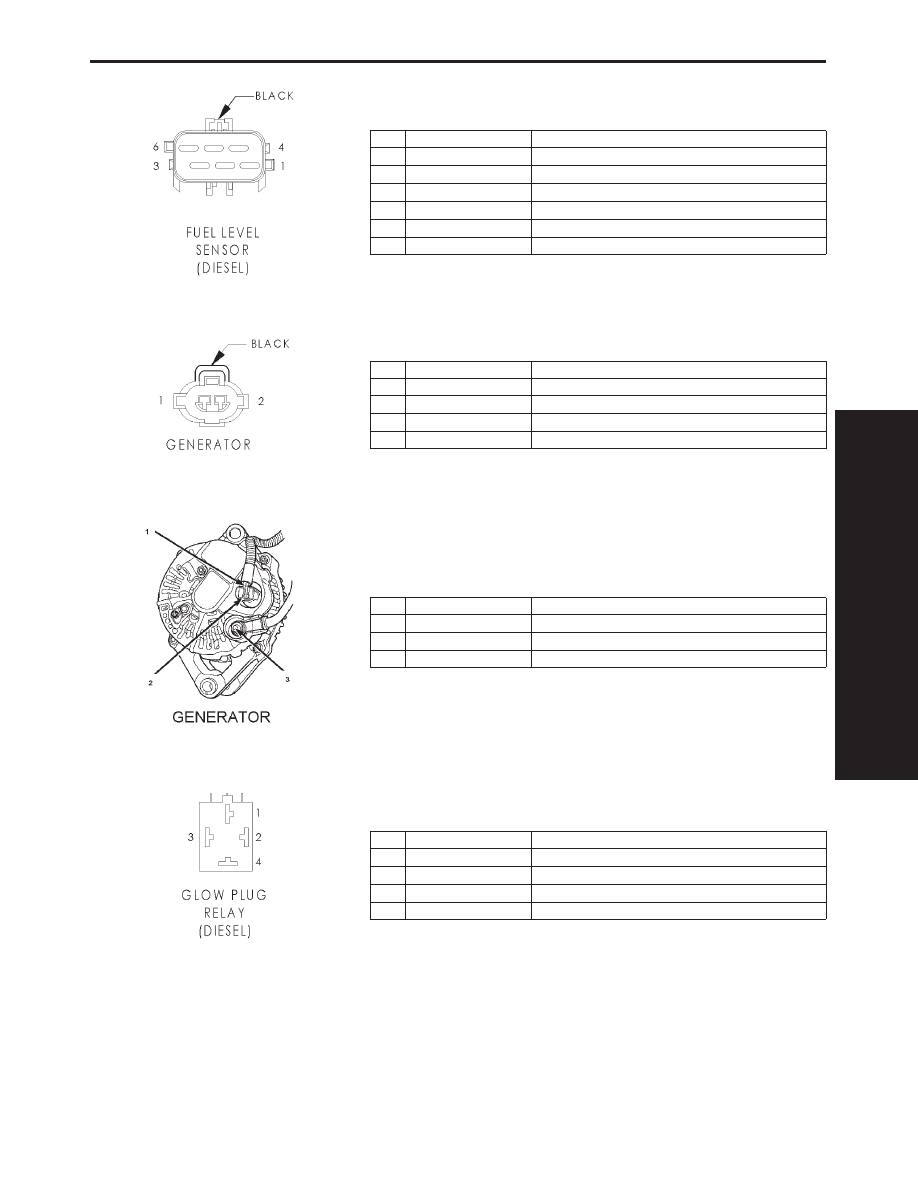

FUEL LEVEL SENSOR (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

NOT USED

2

-

-

3

K226 20DB/LG

FUEL LEVEL SENSOR SIGNAL

4

K167 20BR/YL

SENSOR GROUND

5

-

-

6

Z1 16BK

NOT USED

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K72 16DG/OR (GAS)

GENERATOR SOURCE

1

K72 18DG/OR (DIESEL)

GENERATOR SOURCE

2

K20 16DG (GAS)

GENERATOR FIELD

2

K20 18DG (DIESEL)

GENERATOR FIELD

GENERATOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

FIELD WIRES

2

-

FIELD WIRE CONNECTOR

3

-

B(+) (OUTPUT TERMINALS)

GLOW PLUG RELAY (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A54 10RD/GY

FUSED B(+)

2

F142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K152 18WT

GLOW PLUG RELAY CONTROL

4

K154 10GY

GLOW PLUG RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

259

CONNECTOR PINOUTS
