9.0

CONNECTOR PINOUTS

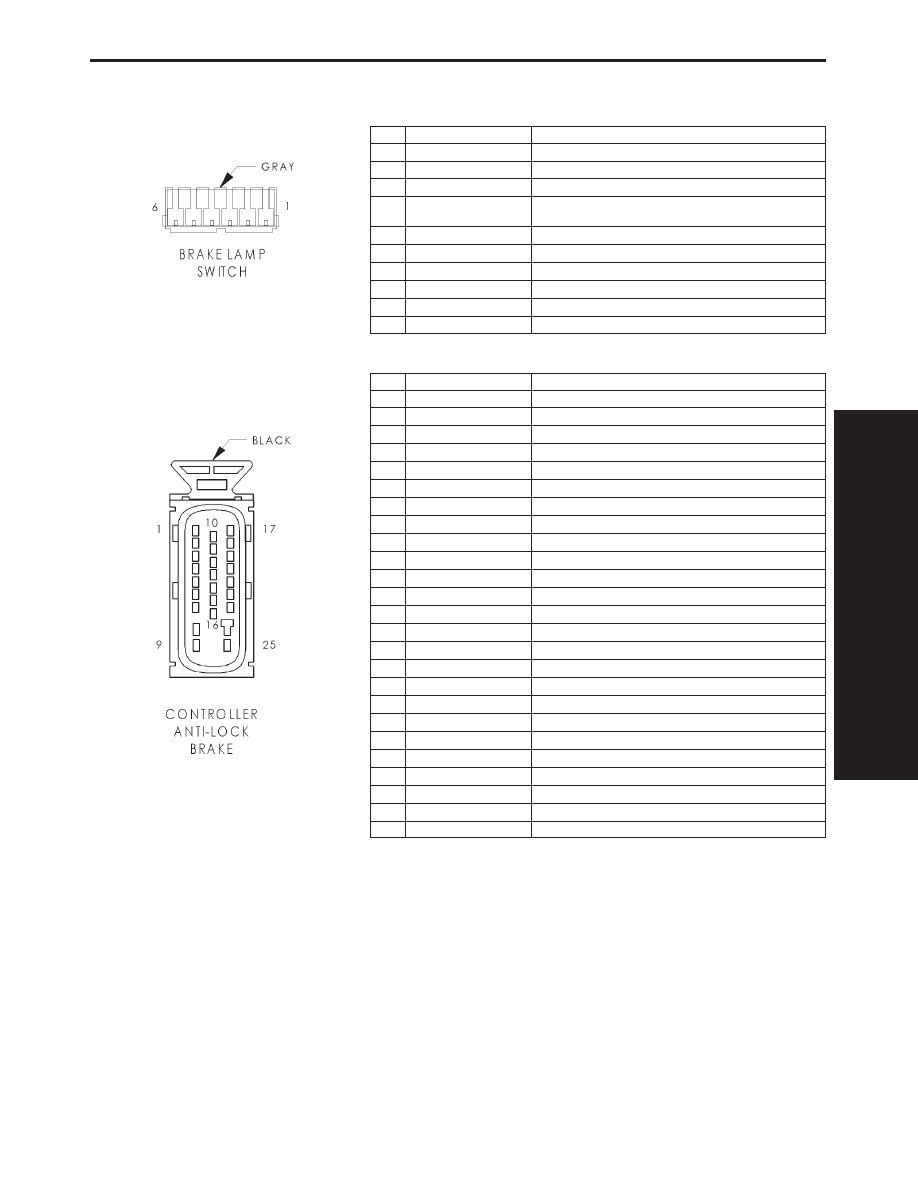

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

1

K29 18WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

2

Z1 18BK

GROUND

2

Z1 20BK (LHD BUILT UP
EXPORT)

GROUND

3

V32 20YL/RD

SPEED CONTROL SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN (LHD GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

F32 20PK/DB

FUSED B(+)

CONTROLLER ANTILOCK BRAKE - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

3

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

4

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

5

-

-

6

B41 18YL/VT

G SWITCH NO. 1 SENSE

7

B42 18TN/WT

G SWITCH NO. 2 SENSE

8

Z1 12BK

GROUND

9

A20 12RD/DB

FUSED B(+)

10

B4 18LG

LEFT REAR WHEEL SPEED SENSOR (+)

11

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

12

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

13

B43 18PK/OR

G SWITCH TEST SIGNAL

14

-

-

15

-

-

16

G83 18GY/BK

ABS RELAY CONTROL

17

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR (+)

18

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (+)

19

-

-

20

D21 18PK

SCI TRANSMIT

21

-

-

22

-

-

23

F15 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

24

Z1 12BK

GROUND

25

A10 12RD/DG

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

67

CONNECTOR PINOUTS

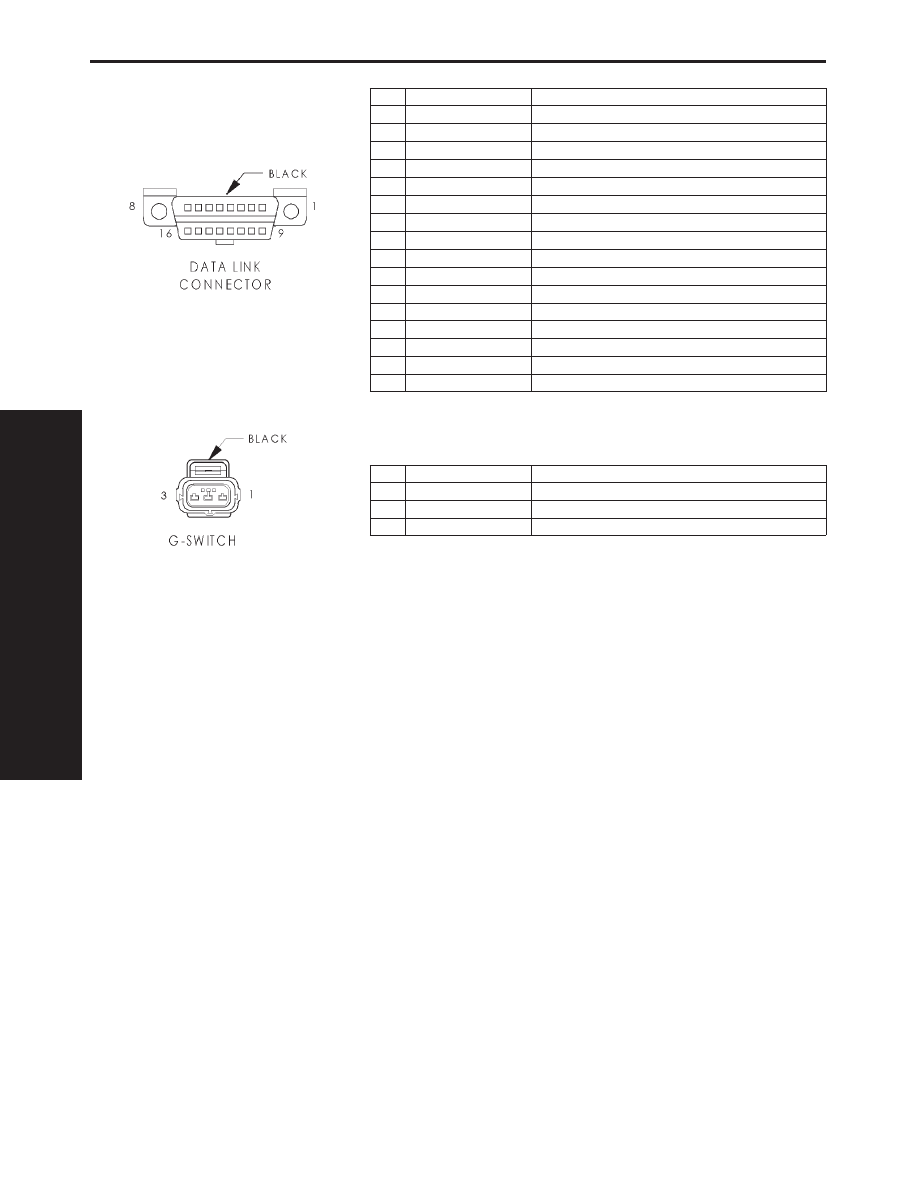

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D1 18VT/BR

CCD BUS (+)

4

Z1 18BK

GROUND

5

Z12 18BK/TN

GROUND

6

D20 20LG/BK

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

D2 18WT/BK

CCD BUS (-)

12

-

-

13

-

-

14

-

-

15

-

-

16

F34 18TN/BK

FUSED B(+)

G-SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

B42 20TN/WT

G SWITCH NO. 2 SENSE

2

B41 20YL/VT

G SWITCH NO. 1 SENSE

3

B43 20PK/OR

G SWITCH TEST SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

68

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

69

CONNECTOR PINOUTS

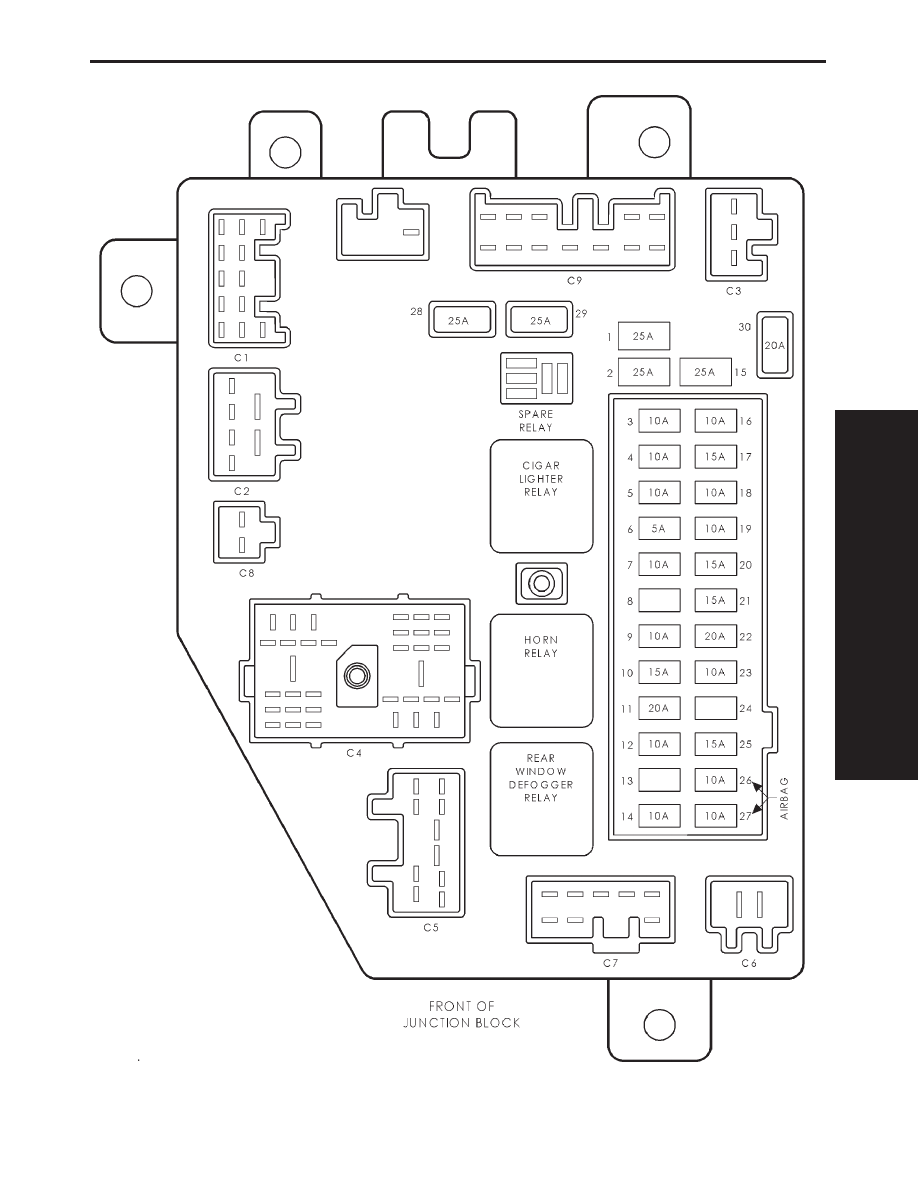

FUSES (JB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

25A

INTERNAL

FUSED B(+)

2

25A

INTERNAL

FUSED B(+)

3

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

4

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

5

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

6

5A

E2 20OR

PANEL LAMPS DIMMER SWITCH SIGNAL

7

10A

INTERNAL

HEADLAMP SWITCH OUTPUT

8

-

-

-

9

10A

F87 20WT/BK

IGNITION SWITCH OUTPUT (RUN-START)

10

15A

F20 18WT

IGNITION SWITCH OUTPUT (RUN-START)

11

20A

F12 18DB/WT

IGNITION SWITCH OUTPUT (RUN-START)

12

10A

INTERNAL

IGNITION SWITCH OUTPUT (RUN)

13

-

-

-

14

10A

INTERNAL

REAR WINDOW DEFOGGER RELAY OUTPUT

15

25A

INTERNAL

FUSED B(+)

16

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

17

15A

INTERNAL

IGNITION SWITCH OUTPUT (RUN-ACC)

18

10A

INTERNAL

IGNITION SWITCH OUTPUT (RUN-ACC)

19

10A

F45 20YL/RD

IGNITION SWITCH OUTPUT (START)

20

15A

A6 20RD/OR

FUSED B(+)

21

15A

INTERNAL

FUSED B(+)

22

20A

V23 18BR/PK

IGNITION SWITCH OUTPUT (RUN)

23

10A

INTERNAL

HEADLAMP SWITCH OUTPUT

24

-

-

-

25

15A

INTERNAL

IGNITION SWITCH OUTPUT (RUN)

26

10A

F14 18LG/YL

IGNITION SWITCH OUTPUT (RUN)

27

10A

F23 18DB/YL

IGNITION SWITCH OUTPUT (RUN-START)

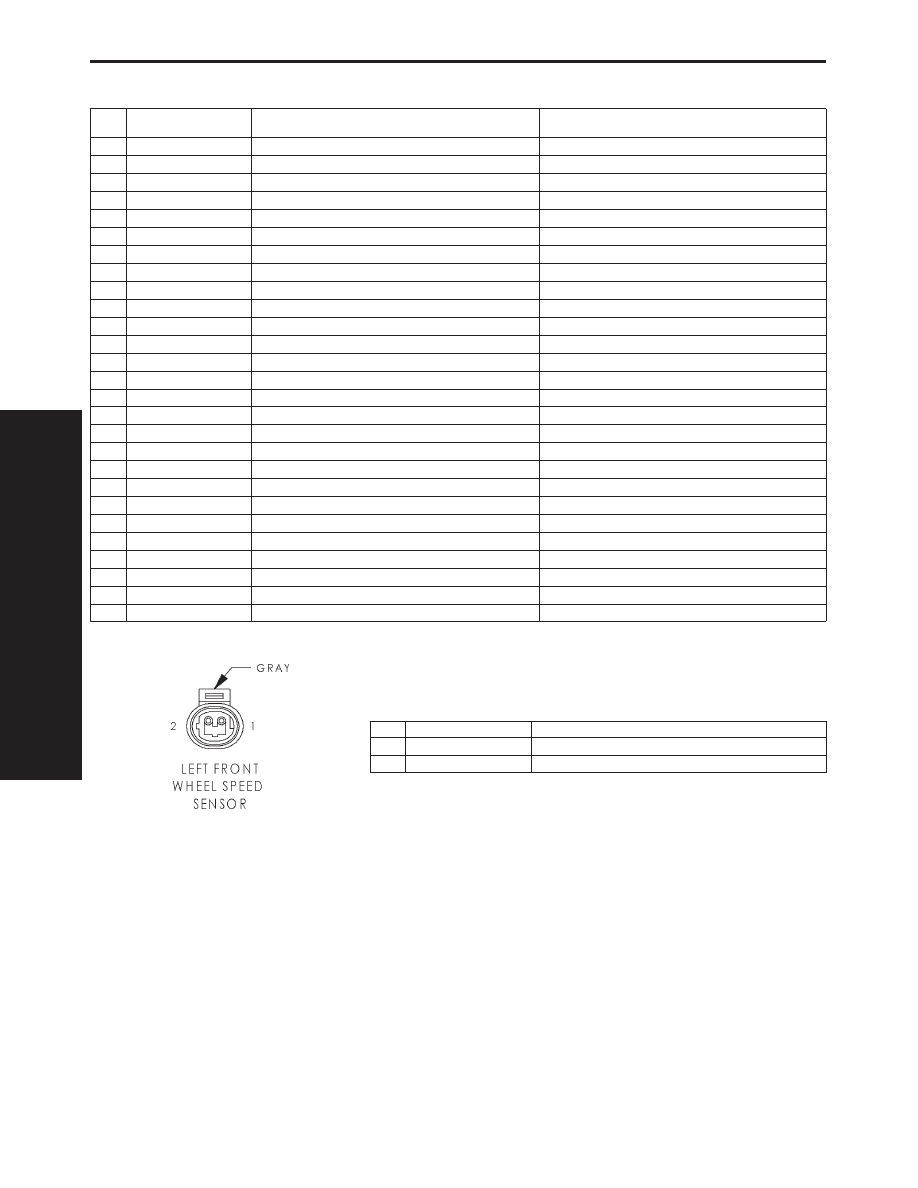

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

2

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

70

CONNECTOR PINOUTS
