Jeep XJ. Manual - part 563

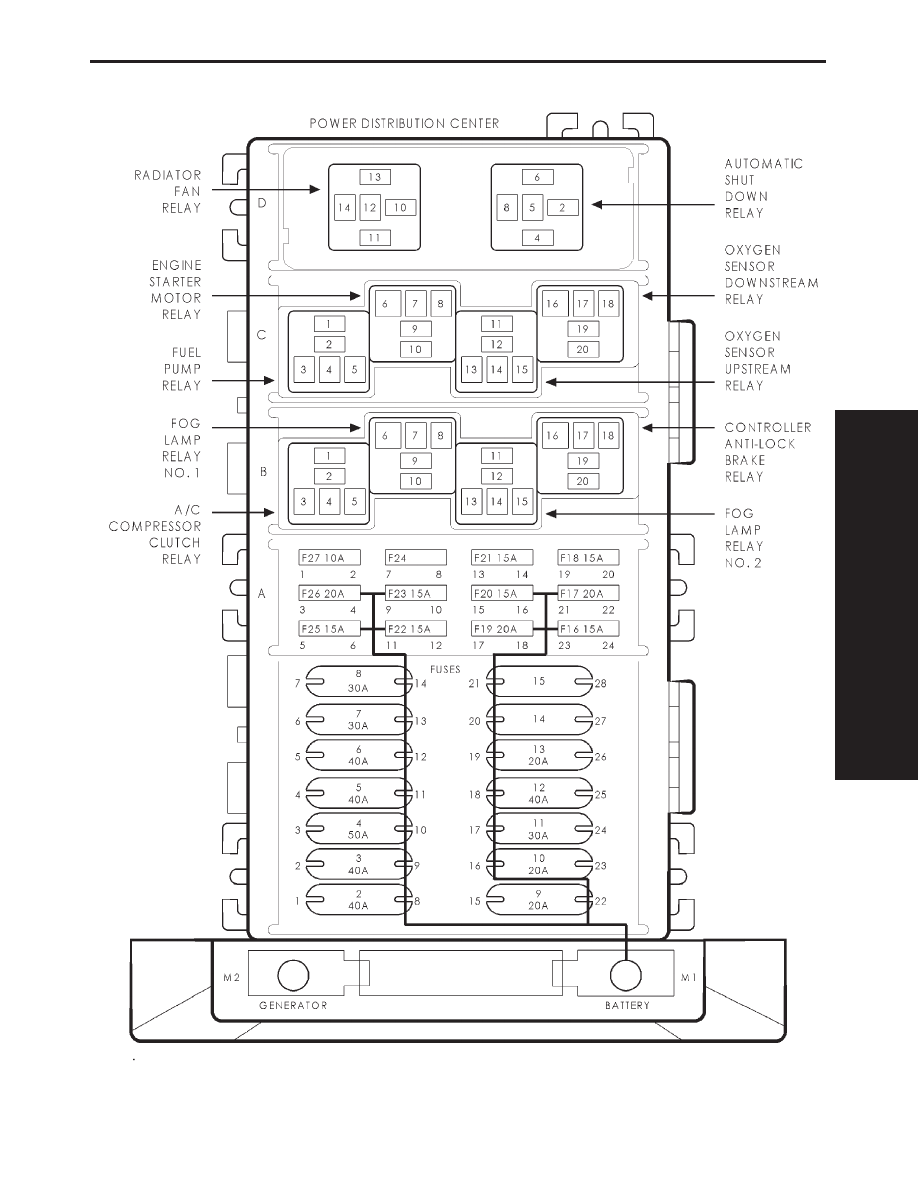

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

40A

A1 12RD

FUSED B(+)

3

40A

A2 12PK/BK

FUSED B(+)

4

50A

A7 10RD/BK

FUSED B(+)

5

40A

F141 12LG/RD

FUSED B(+)

6

40A

A111 12RD/LG

FUSED B(+)

7

30A

A3 14RD/WT

FUSED B(+)

7

30A

A3 14RD/WT (DRL)

FUSED B(+)

8

30A

A16 14RD/LG

FUSED B(+)

9

20A

A17 16RD/BK

FUSED B(+)

9

20A

A17 16RD/BK

FUSED B(+)

10

20A

A41 16YL

FUSED B(+)

11

30A

A4 12BK/PK

FUSED B(+)

12

(ABS)

40A

A10 12RD/DG

FUSED B(+)

13

(ABS)

20A

A20 12RD/DB

FUSED B(+)

14

-

-

-

15

-

-

-

16

15A

M1 20PK

FUSED B(+)

17

20A

F99 18RD

FUSED B(+)

18

15A

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

19

20A

F34 18TN/BK

FUSED B(+)

20

15A

L9 20BK/PK

FUSED B(+)

21

15A

F142 18DG/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

15A

A61 14DG/BK

FUSED B(+)

23

15A

F32 20PK/DB

FUSED B(+)

24

-

-

-

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F75 16VT

FUSED B(+)

27

(ABS)

10A

F1 20DB/GY

A17 16RD/BK

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

132

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

133

CONNECTOR PINOUTS

AUTOMATIC SHUT DOWN RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

C2

A16 12RD/LG

FUSED B(+)

C4

A16 12RD/LG

FUSED B(+)

C5

-

-

C6

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

C8

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C8

A142 18DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

134

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

135

CONNECTOR PINOUTS
