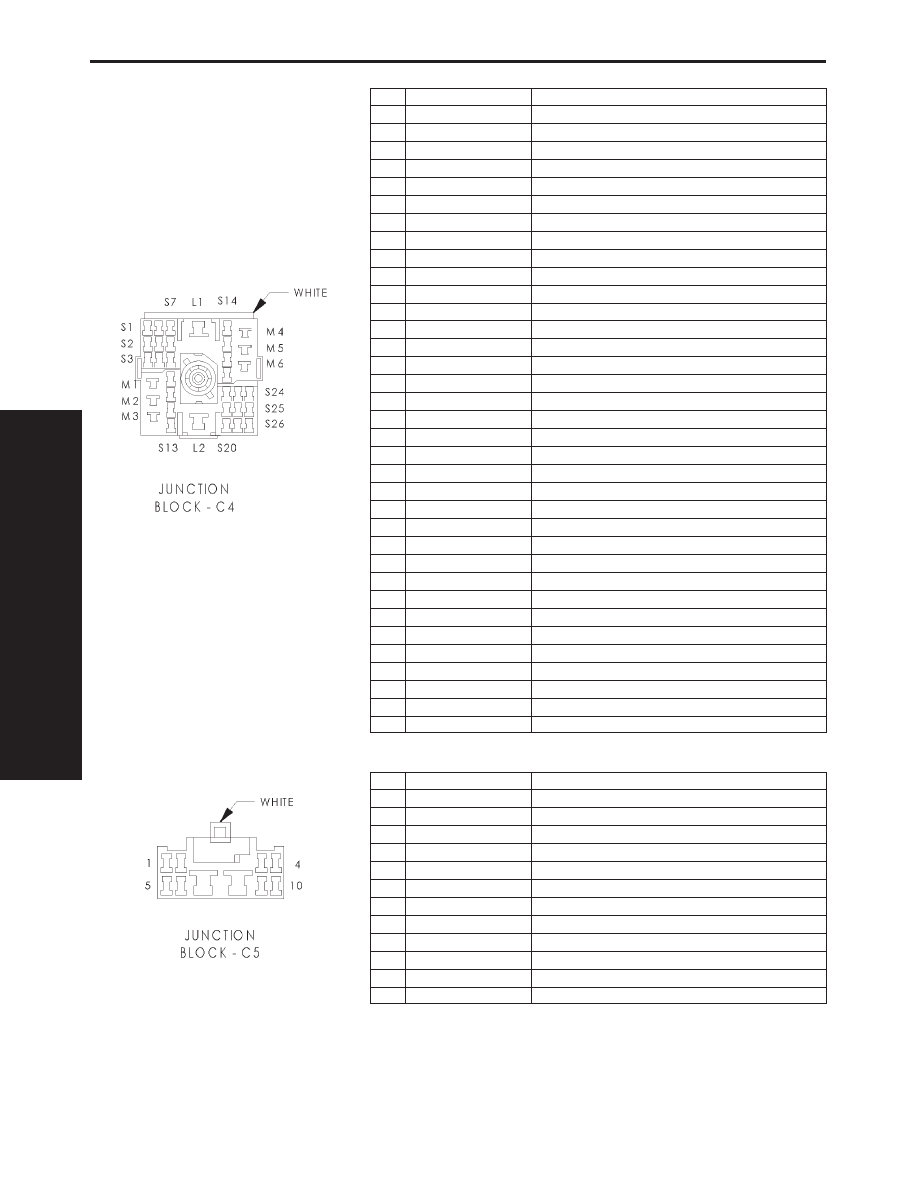

JUNCTION BLOCK C4 - WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

L1

A31 12BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

L2

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

M1

A41 14YL

IGNITION SWITCH OUTPUT (START)

M2

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

M3

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

M4

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

M5

F38 16RD/LB

FUSED B(+)

M6

F30 16RD

CIGAR LIGHTER RELAY OUTPUT

S1

E1 20TN

PANEL LAMPS DIMMER SWITCH SIGNAL

S2

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

S3

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

S4

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

S5

Z1 14BK

GROUND

S6

-

-

S7

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

S8

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

S9

X12 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

S10

-

-

S11

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

S12

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

S13

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

S14

-

-

S15

-

-

S16

-

-

S17

-

-

S18

M1 20PK

FUSED B(+)

S19

C16 20LB/YL (LHD)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

S19

C16 20BK/WT (RHD)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

S20

L5 20BK

FUSED IGNITION SWITCH OUTPUT (RUN)

S21

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

S22

X3 20BK/RD

HORN RELAY CONTROL

S23

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

S24

-

-

S25

M2 20YL

COURTESY LAMPS DRIVER

S26

C81 20LB/WT

REAR WINDOW DEFOGGER RELAY CONTROL

JUNCTION BLOCK C5 - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20BK/RD

HORN RELAY CONTROL

2

P76 20OR/YL

MIRROR COMMON DRIVER

3

P91 20WT/BK

MIRROR COMMON DRIVER

4

-

-

5

C16 20LB/YL (RHD)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

-

-

7

F35 16RD (RHD)

FUSED B(+)

8

F81 12TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

P74 20DB (RHD)

LEFT MIRROR HORIZONTAL DRIVER

9

P74 20DB (LHD)

RIGHT MIRROR HORIZONTAL DRIVER

10

P72 20YL/BK (RHD)

LEFT MIRROR VERTICAL DRIVER

10

P72 20YL/BK (LHD)

RIGHT MIRROR VERTICAL DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

124

CONNECTOR PINOUTS

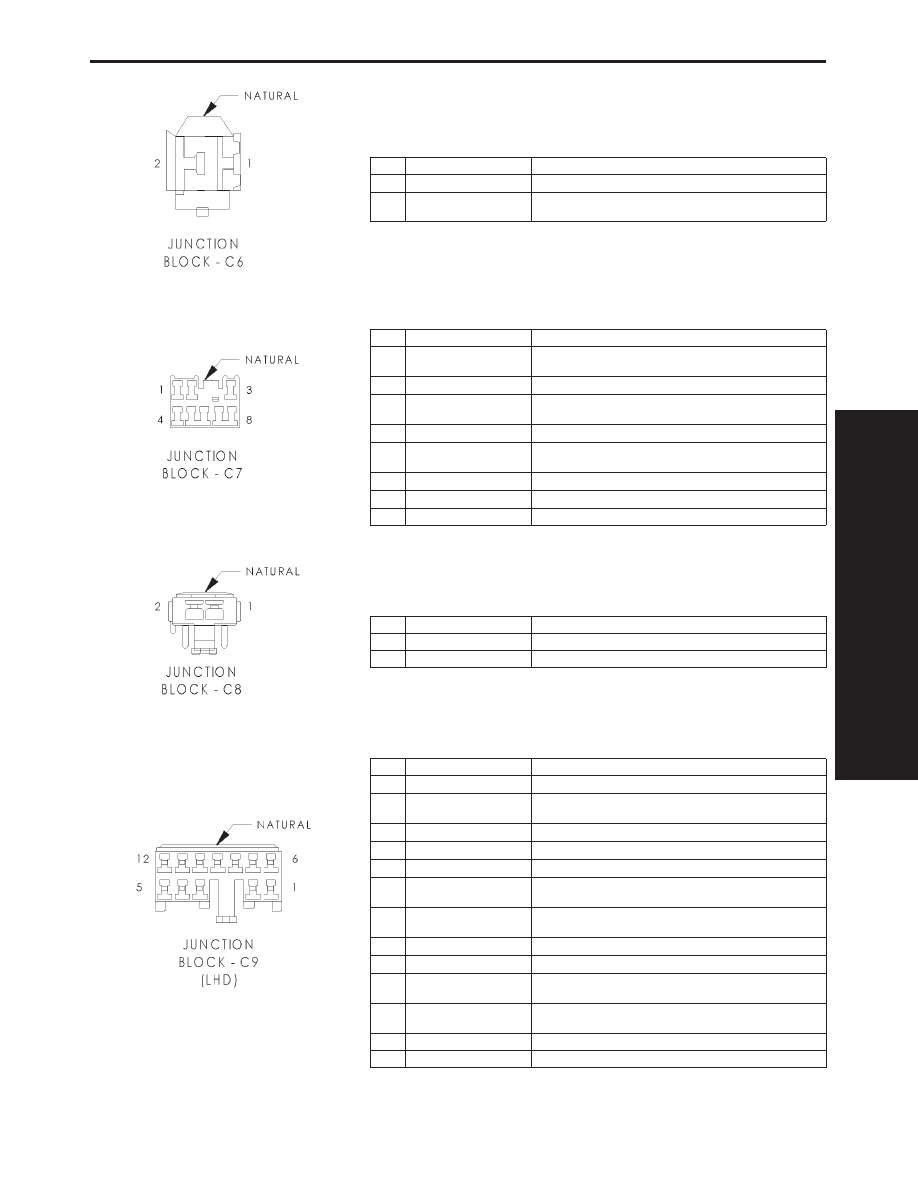

JUNCTION BLOCK C6 - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

2

F37 14RD/LB (POWER
SEATS)

FUSED B(+)

JUNCTION BLOCK C7 - NATURAL 8 WAY

CAV

CIRCUIT

FUNCTION

1

P33 16OR/BK (FULL OP-
TIONS)

DOOR LOCK DRIVER

2

L77 18BR/YL

FUSED HEADLAMP SWITCH OUTPUT

3

P91 20WT/BK (RHD EX-
CEPT FULL OPTIONS)

MIRROR COMMON DRIVER

4

M1 20PK

FUSED B(+)

5

P34 16PK/BK (FULL OP-
TIONS)

DOOR UNLOCK DRIVER

6

L78 18DG/YL

FUSED HEADLAMP SWITCH OUTPUT

7

M2 20YL

COURTESY LAMPS DRIVER

8

A6 20RD/OR

FUSED B(+)

JUNCTION BLOCK C8 - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

JUNCTION BLOCK C9 (LHD) - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

P33 16OR/BK

DOOR LOCK DRIVER

2

P74 20DB (POWER MIR-
ROR)

RIGHT MIRROR HORIZONTAL DRIVER

3

C16 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

-

-

5

-

-

6

P72 20YL/BK (POWER
MIRROR)

RIGHT MIRROR VERTICAL DRIVER

7

P91 20WT/BK (POWER
MIRROR)

MIRROR COMMON DRIVER

8

-

-

9

F35 16RD

FUSED B(+)

10

P76 20OR/YL (POWER
MIRROR)

MIRROR COMMON DRIVER

11

Z1 18BK (POWER MIR-
ROR)

GROUND

11

Z1 16BK (FULL OPTIONS)

GROUND

12

P34 16PK/BK

DOOR UNLOCK DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

125

CONNECTOR PINOUTS

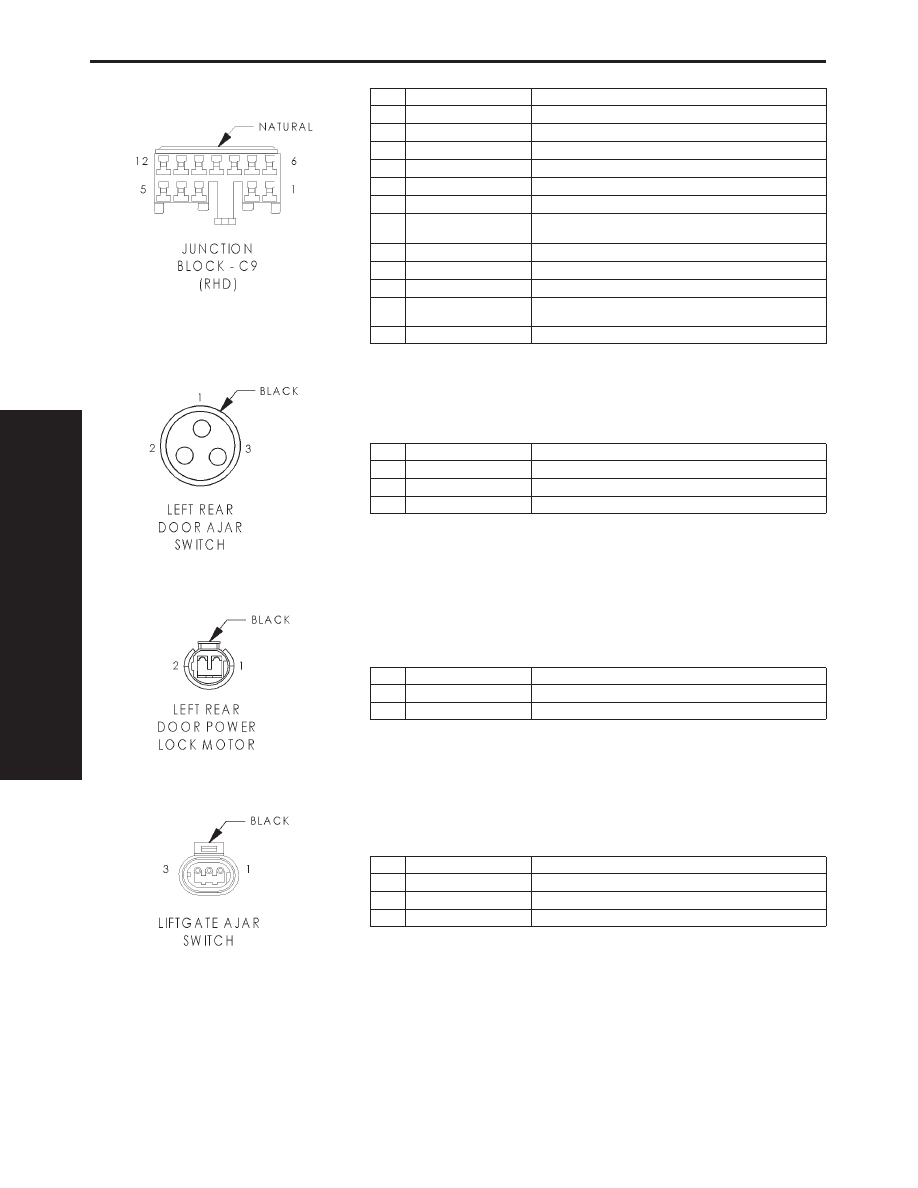

JUNCTION BLOCK C9 (RHD) - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

P33 16OR/BK

DOOR LOCK DRIVER

2

P75 20DB/WT

LEFT MIRROR HORIZONTAL DRIVER

3

C16 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

-

-

5

-

-

6

P71 20YL/LB

LEFT MIRROR VERTICAL DRIVER

7

P91 20WT/BK (POWER
MIRROR)

MIRROR COMMON DRIVER

8

-

-

9

-

-

10

P76 20OR/YL

MIRROR COMMON DRIVER

11

Z1 16BK (POWER MIR-
ROR)

GROUND

12

P34 16PK/BK

DOOR UNLOCK DRIVER

LEFT REAR DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 18BK

GROUND

3

M2 18YL

COURTESY LAMPS DRIVER

LEFT REAR DOOR POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

LIFTGATE AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

3

M4 20VT/YL

LIFTGATE COURTESY LAMP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

126

CONNECTOR PINOUTS

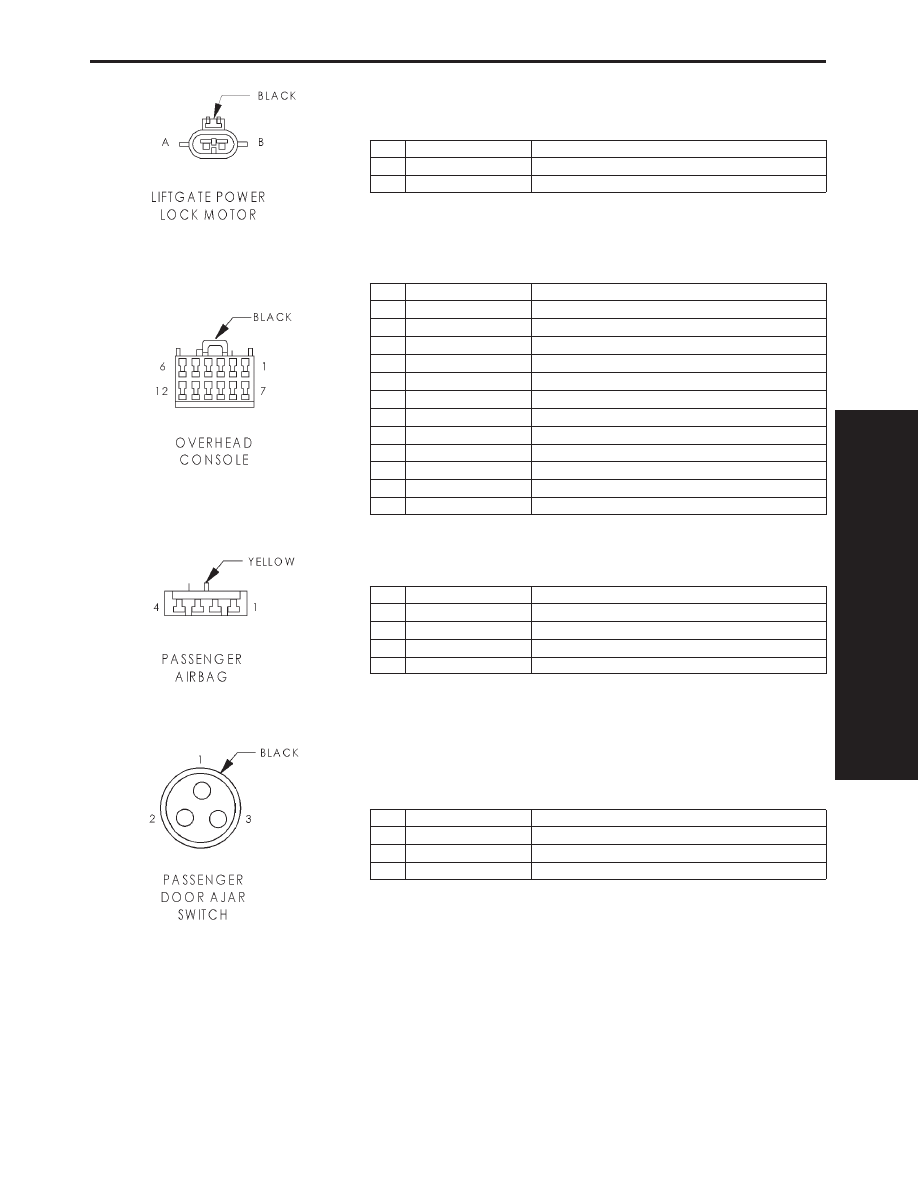

LIFTGATE POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P33 16OR/BK

DOOR LOCK DRIVER

B

P34 16PK/BK

DOOR UNLOCK DRIVER

OVERHEAD CONSOLE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

M1 20PK

FUSED B(+)

3

-

-

4

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

5

D1 20VT/BR

CCD BUS (+)

6

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

M2 20YL

COURTESY LAMPS DRIVER

8

-

-

9

-

-

10

G32 20BK/LB

SENSOR GROUND

11

D2 20WT/BK

CCD BUS(-)

12

Z2 20BK/LG

GROUND

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R42 18BK/YL

PASSENGER AIRBAG LINE 2

4

R44 18DG/YL

PASSENGER AIRBAG LINE 1

PASSENGER DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

M2 18YL

COURTESY LAMPS DRIVER

2

G16 18BK/LB

DRIVER DOOR AJAR SWITCH SENSE

3

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

127

CONNECTOR PINOUTS
