Jeep XJ. Manual - part 559





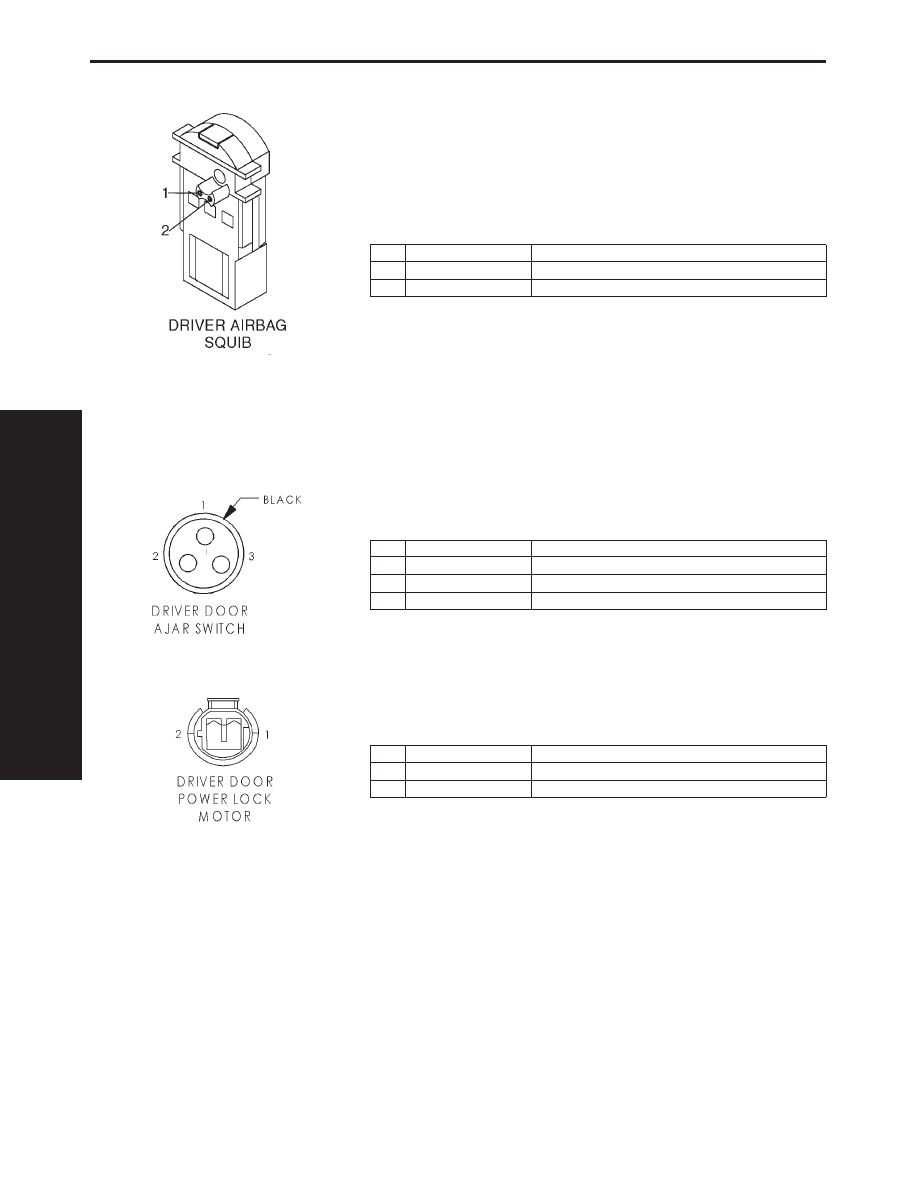

DRIVER AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

BK

DRIVER AIRBAG LINE 1

2

BK

DRIVER AIRBAG LINE 2

DRIVER DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

M2 18YL

COURTESY LAMPS DRIVER

2

G16 18BK/LB

DRIVER DOOR AJAR SWITCH SENSE

3

Z1 18BK

GROUND

DRIVER DOOR LOCK MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

116

CONNECTOR PINOUTS

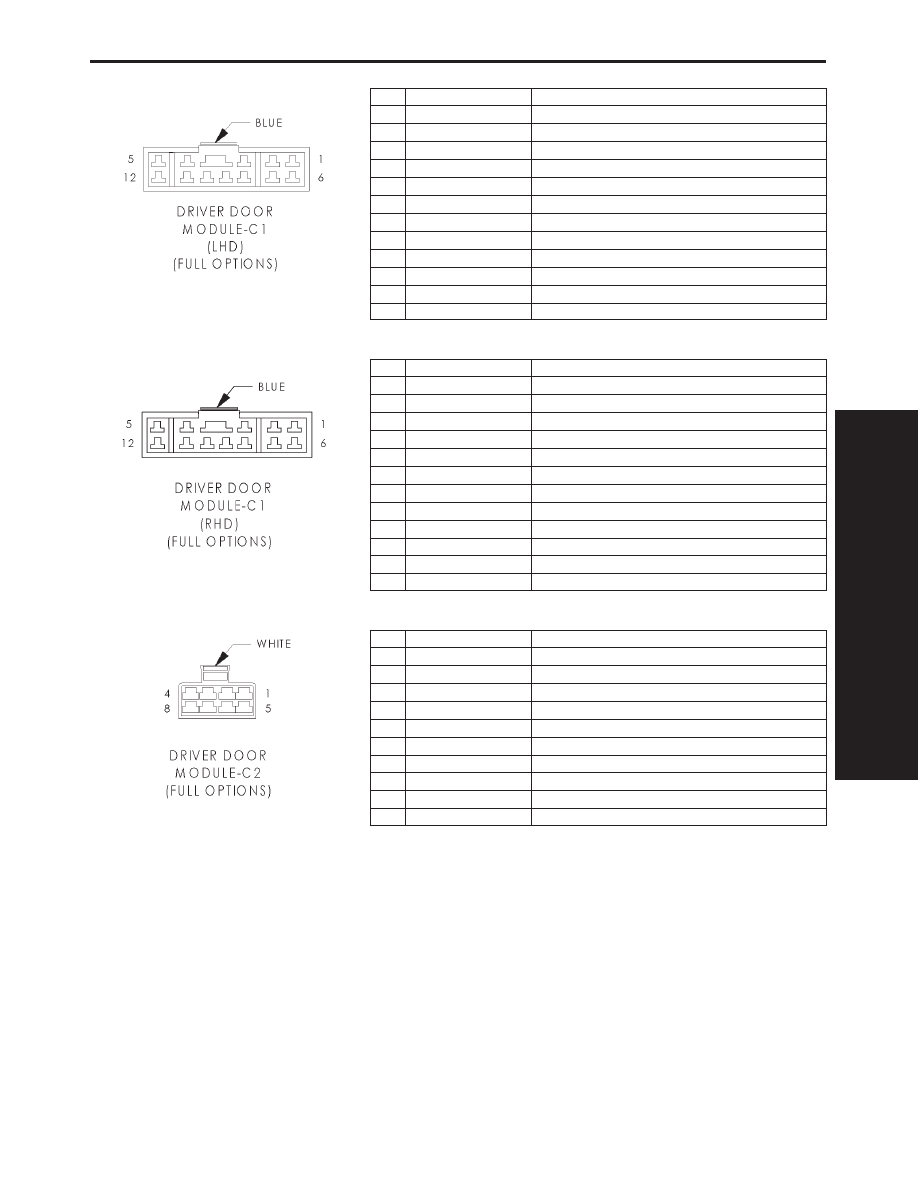

DRIVER DOOR MODULE C1 (LHD) (FULL OPTIONS) - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR DOWN

2

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER UP

3

Q16 14BR/WT

MASTER WINDOW SWITCH PASSENGER UP

4

Q17 14DB/WT

LEFT REAR WINDOW DRIVER UP

5

Q11 14LB

DRIVER WINDOW DRIVER UP

6

Q26 14VT/WT

MASTER WINDOW SWITCH PASSENGER DOWN

7

P35 18OR/VT

DOOR LOCK SWITCH OUTPUT (LOCK)

8

Z1 14BK

GROUND

9

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q27 14RD/BK

LEFT REAR WINDOW DRIVER DOWN

11

P36 18PK/VT

DOOR LOCK SWITCH OUTPUT (UNLOCK)

12

Q21 14WT

DRIVER WINDOW DRIVER DOWN

DRIVER DOOR MODULE C1 (RHD) (FULL OPTIONS) - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR DOWN

2

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER UP

3

Q11 14BR

DRIVER WINDOW DRIVER UP

4

Q17 14DB/WT

LEFT REAR WINDOW DRIVER UP

5

Q16 14BR/WT

MASTER WINDOW SWITCH PASSENGER UP

6

Q21 14VT

DRIVER WINDOW DRIVER DOWN

7

P35 18OR/VT

DOOR LOCK SWITCH OUTPUT (LOCK)

8

Z1 14BK

GROUND

9

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q27 14RD/BK

LEFT REAR WINDOW DRIVER DOWN

11

P36 18PK/VT

DOOR LOCK SWITCH OUTPUT (UNLOCK)

12

Q26 14VT/WT

MASTER WINDOW SWITCH PASSENGER DOWN

DRIVER DOOR MODULE C2 (FULL OPTIONS) - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20YL (LHD)

LEFT MIRROR VERTICAL DRIVER

1

P71 20YL/LB (RHD)

LEFT MIRROR VERTICAL DRIVER

2

P76 20OR/YL

MIRROR COMMON DRIVER

3

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

P74 20DB

RIGHT MIRROR HORIZONTAL DRIVER

5

Z1 14BK (LHD)

GROUND

5

Z1 16BK (RHD)

GROUND

6

P75 20DB/WT

LEFT MIRROR HORIZONTAL DRIVER

7

P72 20YL/BK

RIGHT MIRROR VERTICAL DRIVER

8

Q1 14YL

WINDOW SWITCH FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

117

CONNECTOR PINOUTS

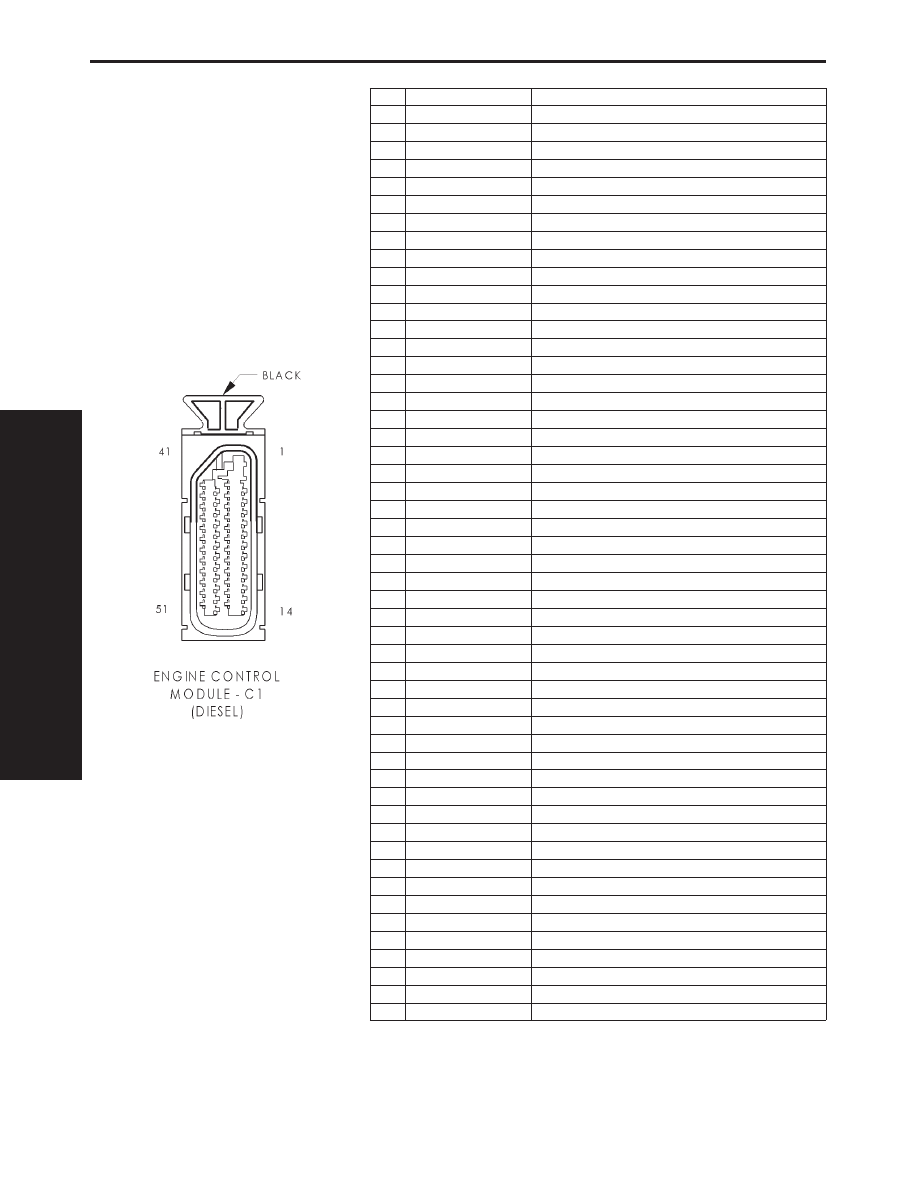

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 51 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 14BK/TN

GROUND

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

-

-

5

C13 20DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 18VT/RD

ENGINE SPEED SENSOR SIGNAL

7

-

-

8

C103 18DG

A/C REQUEST INPUT

9

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

10

C22 20DB/WT

A/C PRESSURE SWITCH SENSE

11

K6 20VT/WT

5V SUPPLY

12

K151 20WT

LOW IDLE POSITION SWITCH SIGNAL

13

K21 20BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

18

G8 18LB/BK

FUEL MONITOR OUTPUT SIGNAL

19

-

-

20

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

21

-

-

22

-

-

23

K255 20WT/DG

ACCELERATOR PEDAL POSITION SENSOR GROUND

24

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

25

-

-

26

-

-

27

Z12 16BK/TN

GROUND

28

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K35 18GY/YL

EGR SOLENOID CONTROL

30

V66 18RD/LG

SPEED CONTROL INDICATOR SIGNAL

31

-

-

32

K185 20OR/LB

WAIT TO START INDICATOR DRIVER

33

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

K48 18OR/RD

FAULT INDICATOR REQUEST INPUT

35

-

-

36

-

-

37

-

-

38

G55 18OR/BK

ENGINE DISABLE SIGNAL

39

K9 20LB

5V SUPPLY

40

K1 20DG/RD

BOOST PRESSURE SENSOR SIGNAL

41

-

-

42

K152 18WT

GLOW PLUG RELAY CONTROL

43

-

-

44

-

-

45

D21 20PK

SCI TRANSMIT

46

-

-

47

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

C48 18TN

RADIATOR FAN REQUEST

49

-

-

50

-

-

51

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

118

CONNECTOR PINOUTS

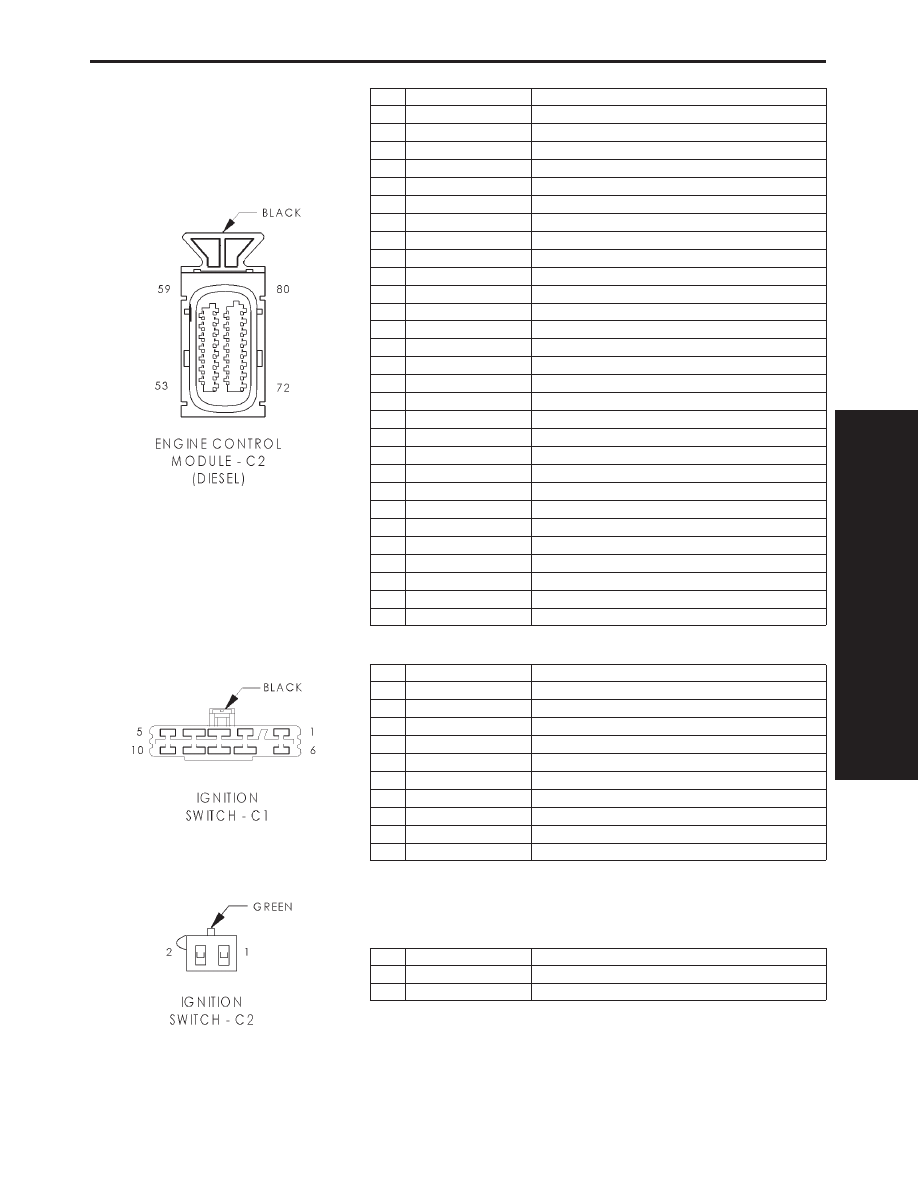

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 29 WAY

CAV

CIRCUIT

FUNCTION

52

-

-

53

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 18LG/YL

NEEDLE MOVEMENT SENSOR GROUND

56

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR SIGNAL

57

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

58

K135 20WT/BK

CONTROL SLEEVE POSITION SENSOR MEASURE COIL

59

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

60

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

61

K4 20BK/LB

SENSOR GROUND

62

K67 18BR/BK

NEEDLE MOVEMENT SENSOR SIGNAL

63

-

-

64

-

-

65

-

-

66

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

67

K24 20GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

K3 20LG/BK

ENGINE SPEED SENSOR GROUND

70

-

-

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

-

-

77

K153 18OR

FUEL SHUTDOWN SOLENOID CONTROL

78

-

-

79

K126 18LG

FUEL TIMING SOLENOID CONTROL

80

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

IGNITION SWITCH C1 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

3

A2 12PK/BK

FUSED B(+)

4

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

A1 12RD

FUSED B(+)

8

A31 12BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

9

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

10

A41 14YL

IGNITION SWITCH OUTPUT (START)

IGNITION SWITCH C2 - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G26 20LB

KEY-IN IGNITION SWITCH SENSE

2

G16 20BK/LB

DRIVER DOOR AJAR SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

119

CONNECTOR PINOUTS
