8.6

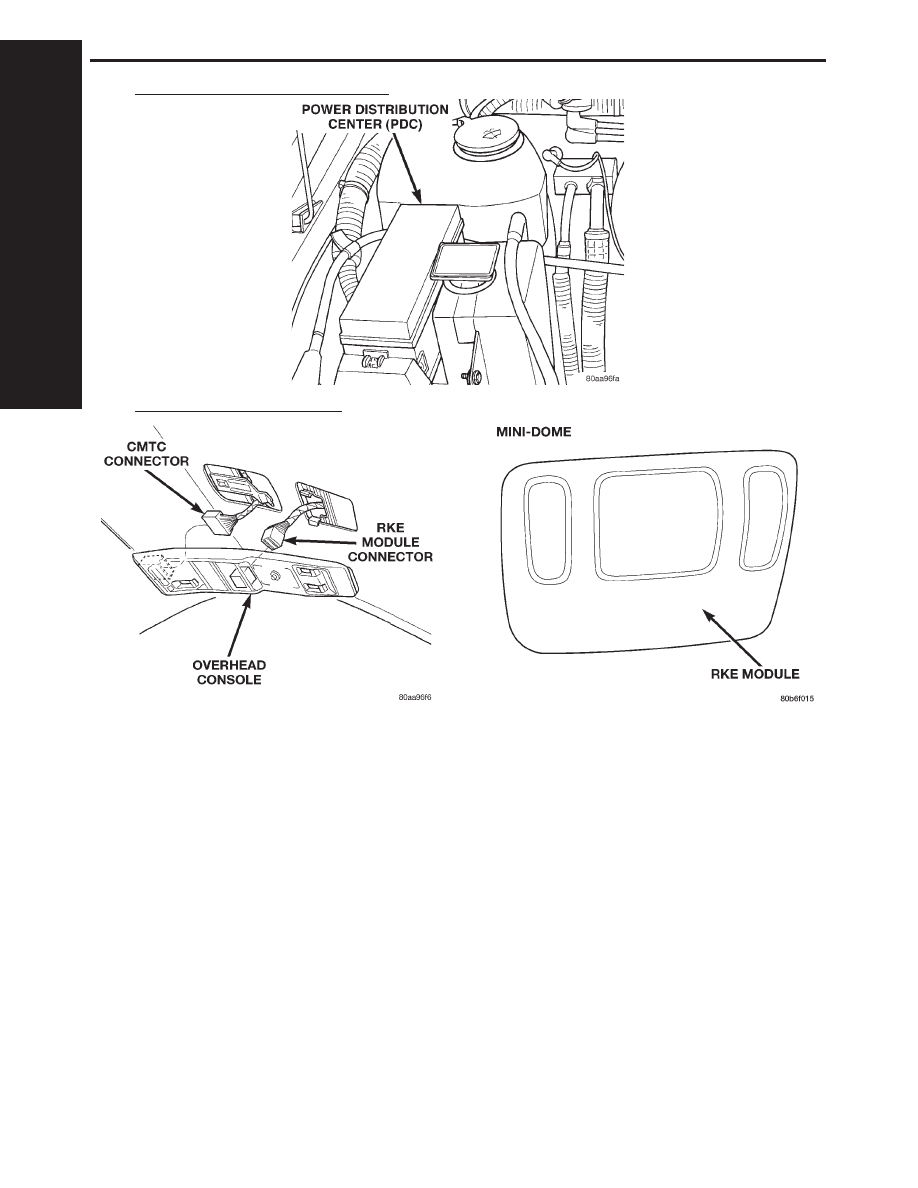

POWER DISTRIBUTION CENTER

8.7

REMOTE KEYLESS ENTRY

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

112

COMPONENT LOCATIONS

9.0

CONNECTOR PINOUTS

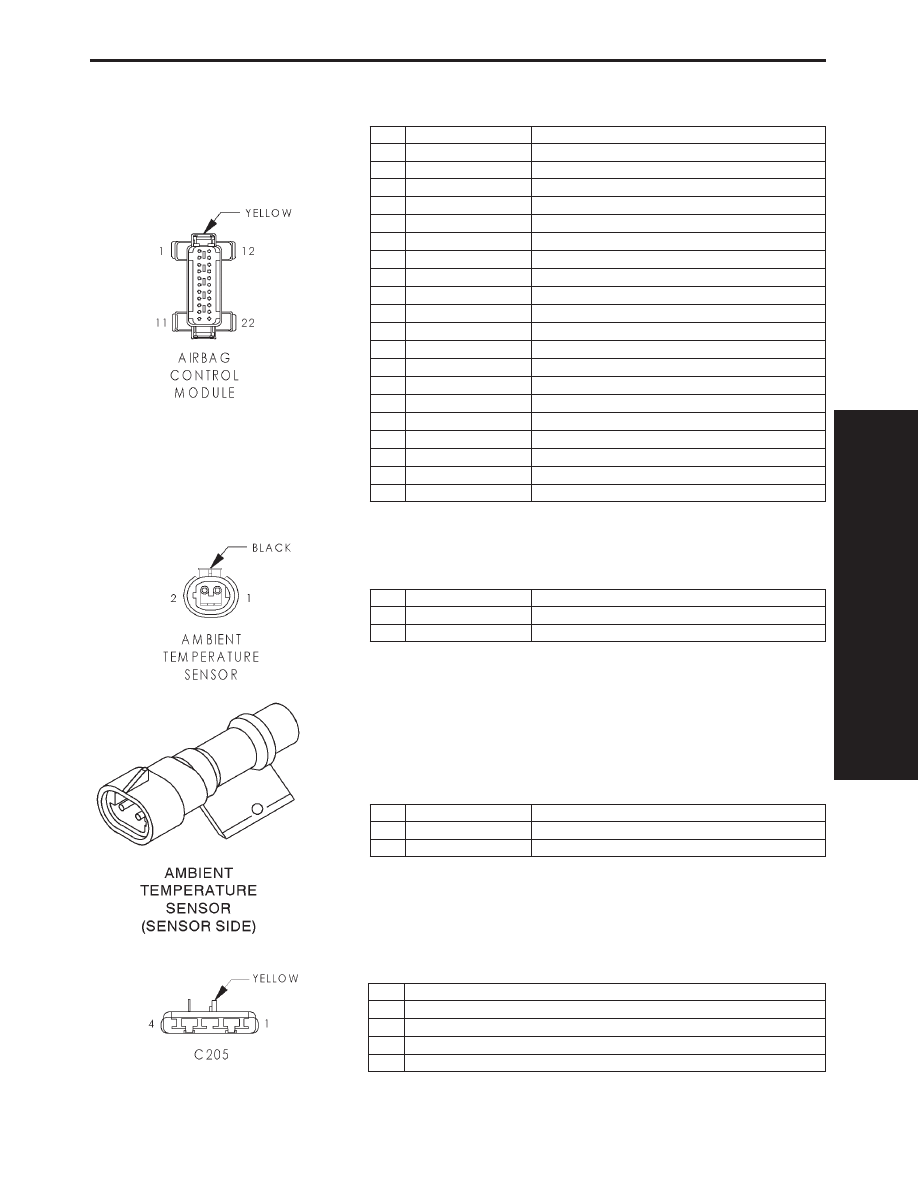

AIRBAG CONTROL MODULE - YELLOW 22 WAY

CAV

CIRCUIT

FUNCTION

1

R45 18DG/LB

DRIVER AIRBAG LINE 2

2

R43 18BK/LB

DRIVER AIRBAG LINE 1

3

-

-

4

-

-

5

R42 18BK/YL

PASSENGER AIRBAG LINE 1

6

R44 18DG/YL

PASSENGER AIRBAG LINE 2

7

-

-

8

-

-

9

-

-

10

Z6 18BK/PK

GROUND

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

D2 18WT/BK

CCD BUS(-)

19

D1 18VT/BR

CCD BUS(+)

20

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 20BK/LB

SENSOR GROUND

AMBIENT TEMPERATURE SENSOR -2 WAY (SENSOR SIDE)

CAV

CIRCUIT

FUNCTION

1

-

AMBIENT TEMPERATURE SENSOR SIGNAL

2

-

SENSOR GROUND

C205 - YELLOW (UNIBODY SIDE)

CAV

CIRCUIT

1

R42 18BK/YL

2

R44 18DG/YL

3

R43 18BK/LB

4

R45 18DG/LB

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

113

CONNECTOR PINOUTS

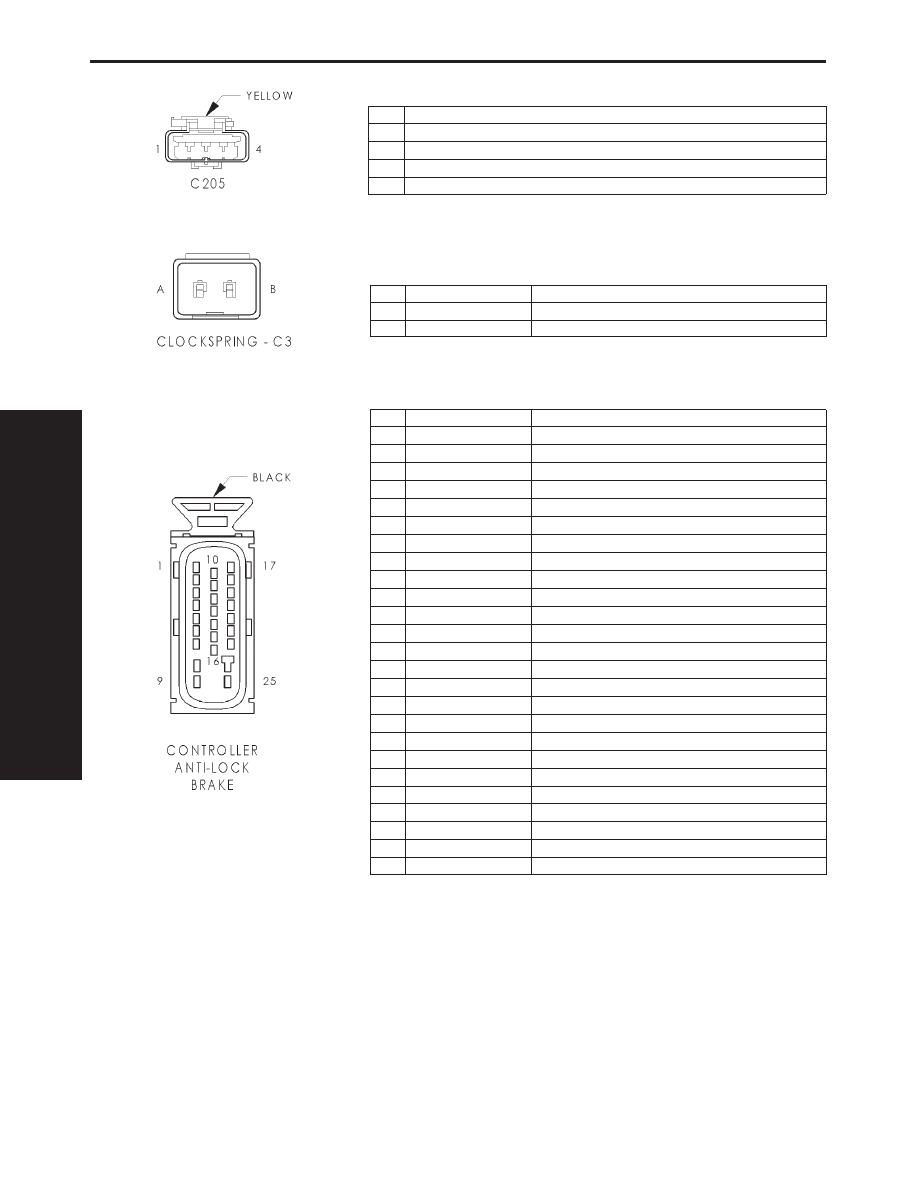

C205 - YELLOW (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

R42 18BK/YL

2

R44 18DG/YL

3

R43 18BK/LB

4

R45 18DG/LB

CLOCKSPRING C3 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

CONTROLLER ANTILOCK BRAKE - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

3

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

4

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

5

-

-

6

B41 18YL/VT

G SWITCH NO. 1 SENSE

7

B42 18TN/WT

G SWITCH NO. 2 SENSE

8

Z1 12BK

GROUND

9

A20 12RD/DB

FUSED B(+)

10

B4 18LG

LEFT REAR WHEEL SPEED SENSOR (+)

11

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

12

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

13

B43 18PK/OR

G SWITCH TEST SIGNAL

14

-

-

15

-

-

16

G83 18GY/BK

ABS RELAY CONTROL

17

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR (+)

18

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (+)

19

-

-

20

D21 18PK

SCI TRANSMIT

21

-

-

22

-

-

23

F15 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

24

Z1 12BK

GROUND

25

A10 12RD/DG

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

114

CONNECTOR PINOUTS

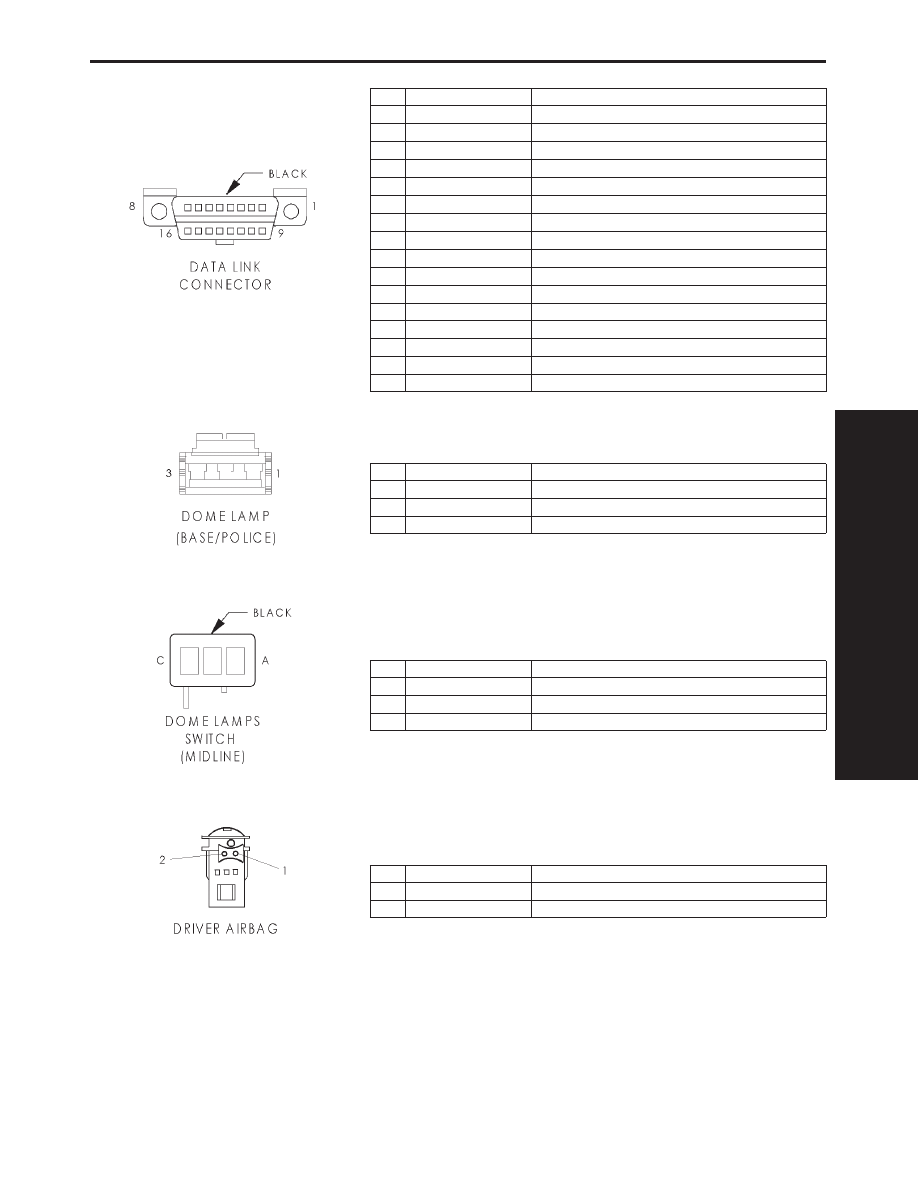

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D1 18VT/BR

CCD BUS (+)

4

Z1 18BK

GROUND

5

Z12 18BK/TN

GROUND

6

D20 20LG/BK

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

D2 18WT/BK

CCD BUS (-)

12

-

-

13

-

-

14

-

-

15

-

-

16

F34 18TN/BK

FUSED B(+)

DOME LAMP (BASE/POLICE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M1 20PK

FUSED B(+)

3

M2 20YL

COURTESY LAMPS DRIVER

DOME LAMPS SWITCH (MIDLINE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 20BK

GROUND

B

M2 20YL

COURTESY LAMPS DRIVER

C

M1 20PK

FUSED B(+)

DRIVER AIRBAG - 2 WAY

CAV

CIRCUIT

FUNCTION

1

BK

DRIVER AIRBAG LINE 2

2

BK

DRIVER AIRBAG LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

115

CONNECTOR PINOUTS
