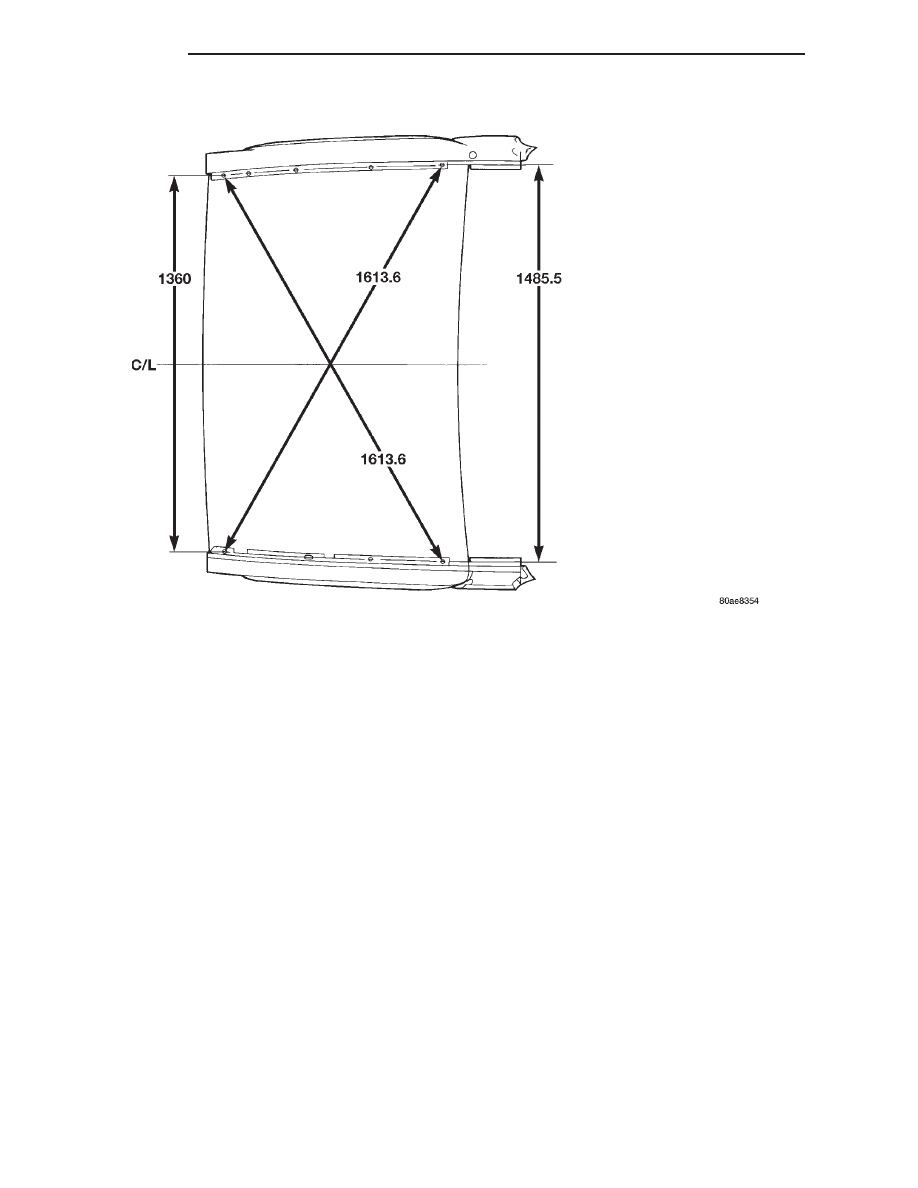

ENGINE COMPARTMENT

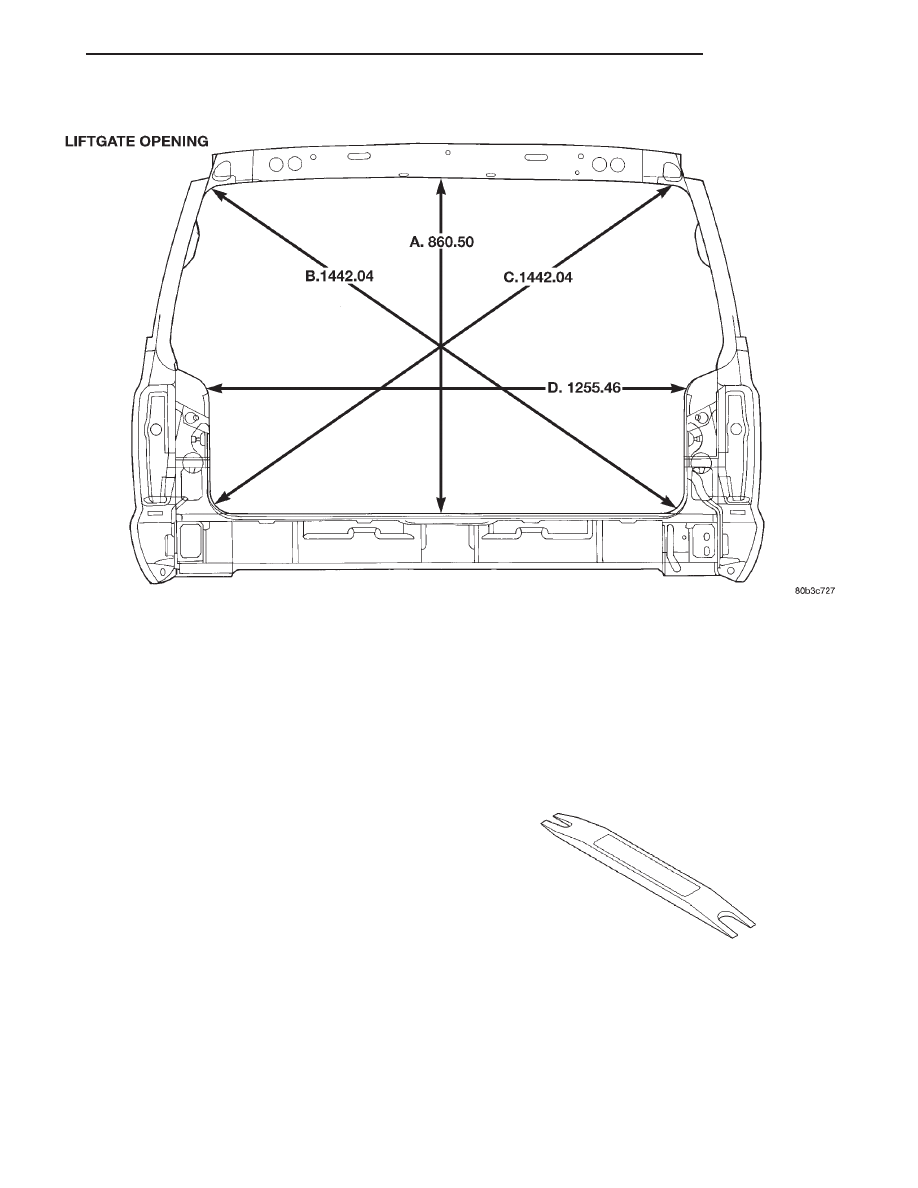

LIFTGATE OPENING

• A. Center of upper liftgate opening to liftgate

striker mount

• B. & C. Center of radius upper corner to center

of radius lower corner

• D. Distance between outer quarter panel to tail

lamp mounting panel to inner quarter panel seams

23 - 134

BODY

XJ

SPECIFICATIONS (Continued)

TORQUE SPECIFICATIONS

DESCRIPTION

TORQUE

Bucket Seat to Floor Pan Bolt . . 27 N·m (20 ft. lbs.)
Bucket Seat to Floor Pan Nut . . 40 N·m (30 ft. lbs.)
Front Door Hinge Bolts . . . . . . . . . 3 N·m (2 ft. lbs.)
Front Door Latch Screw . . . . . . . 11 N·m (8 ft. lbs.)
Front Door Latch Striker Screw . . . . . . . . . 28 N·m

(20 ft. lbs.)

Front Seat Belt Anchor Bolt . . . 43 N·m (32 ft. lbs.)
Front Retractor Anchor Bolt . . . 43 N·m (32 ft. lbs.)
Front Seat Belt Buckle Anchor Bolt . . . . . . 43 N·m

(32 ft. lbs.)

GOP to Support Bracket Nut . . . 4 N·m (38 in. lbs.)
GOP to Fender Nut . . . . . . . . . . 4 N·m (38 in. lbs.)
Liftgate Hinge to Body and/or

Liftgate Bolt . . . . . . . . . . . . . . . . . . . . . . 26 N·m

(19 ft. lbs.)

Liftgate Latch Screw . . . . . . . . . . 13 N·m (9 ft. lbs.)
Liftgate Latch Striker Nut . . . . 54 N·m (40 ft. lbs.)
Rear Door Hinge Bolt . . . . . . . . . . 3 N·m (2 ft. lbs.)
Rear Door Latch Screw . . . . . . . . 11 N·m (8 ft. lbs.)
Rear Door Latch Striker Screw . 28 N·m (20 ft. lbs.)
Rear Shoulder Belt Lower Anchor Bolt . . . . 43 N·m

(32 ft. lbs.)

DESCRIPTION

TORQUE

Rear Seatback Pivot Bolt . . . . . 33 N·m (25 ft. lbs.)
Rear Seat Belt/Buckle Anchor Bolt . . . . . . . 43 N·m

(32 ft. lbs.)

Rear Shoulder Belt Upper Anchor Bolt . . . . 43 N·m

(32 ft. lbs.)

SPECIAL TOOLS

BODY

Remover, Moldings C-4829

XJ

BODY

23 - 135

SPECIFICATIONS (Continued)

HEATING AND AIR CONDITIONING

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

ACCUMULATOR . . . . . . . . . . . . . . . . . . . . . . . . . . 2
BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . 2
BLOWER MOTOR RELAY . . . . . . . . . . . . . . . . . . . 2
BLOWER MOTOR RESISTOR . . . . . . . . . . . . . . . . 3
BLOWER MOTOR SWITCH. . . . . . . . . . . . . . . . . . 3
COMPRESSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
COMPRESSOR CLUTCH . . . . . . . . . . . . . . . . . . . . 3
COMPRESSOR CLUTCH RELAY . . . . . . . . . . . . . . 4
CONDENSER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
DUAL FUNCTION HIGH PRESSURE SWITCH

(4.0 L) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

EVAPORATOR COIL . . . . . . . . . . . . . . . . . . . . . . . 4
FIXED ORIFICE TUBE . . . . . . . . . . . . . . . . . . . . . . 5
HEATER AND AIR CONDITIONER. . . . . . . . . . . . . 5
HEATER AND AIR CONDITIONER CONTROL . . . . 6
HEATER CORE . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
HIGH PRESSURE CUT-OFF SWITCH . . . . . . . . . . 6
HIGH PRESSURE RELIEF VALVE . . . . . . . . . . . . . 7
LOW PRESSURE CYCLING CLUTCH SWITCH . . . 7
REFRIGERANT . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
REFRIGERANT LINES . . . . . . . . . . . . . . . . . . . . . . 7
REFRIGERANT LINE COUPLERS . . . . . . . . . . . . . 8
REFRIGERANT OIL . . . . . . . . . . . . . . . . . . . . . . . . 8
REFRIGERANT SYSTEM SERVICE PORT . . . . . . . 9
VACUUM CHECK VALVE . . . . . . . . . . . . . . . . . . . . 9
VACUUM RESERVOIR . . . . . . . . . . . . . . . . . . . . . 9

DIAGNOSIS AND TESTING

A/C PERFORMANCE . . . . . . . . . . . . . . . . . . . . . . . 9
BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . 12
BLOWER MOTOR RELAY . . . . . . . . . . . . . . . . . . 13
BLOWER MOTOR RESISTOR . . . . . . . . . . . . . . . 14
BLOWER MOTOR SWITCH. . . . . . . . . . . . . . . . . 14
COMPRESSOR . . . . . . . . . . . . . . . . . . . . . . . . . . 14
COMPRESSOR CLUTCH COIL . . . . . . . . . . . . . . 15
COMPRESSOR CLUTCH RELAY . . . . . . . . . . . . . 15
DUAL FUNCTION HIGH PRESSURE

SWITCH/HIGH PRESSURE CUT-OFF
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

HEATER PERFORMANCE . . . . . . . . . . . . . . . . . . 16
LOW PRESSURE CYCLING CLUTCH SWITCH . . 17

REFRIGERANT SYSTEM LEAKS . . . . . . . . . . . . . 17
VACUUM SYSTEM . . . . . . . . . . . . . . . . . . . . . . . 18

SERVICE PROCEDURES

REFRIGERANT OIL LEVEL . . . . . . . . . . . . . . . . . 19
REFRIGERANT RECOVERY . . . . . . . . . . . . . . . . . 22
REFRIGERANT SYSTEM EVACUATE. . . . . . . . . . 22
REFRIGERANT SYSTEM CHARGE . . . . . . . . . . . 22
REFRIGERANT SYSTEM SERVICE

EQUIPMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . 22

REMOVAL AND INSTALLATION

SERVICE WARNINGS AND PRECAUTIONS . . . . 23
ACCUMULATOR . . . . . . . . . . . . . . . . . . . . . . . . . 25
BLEND-AIR DOOR MOTOR . . . . . . . . . . . . . . . . 26
BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . 26
BLOWER MOTOR RELAY . . . . . . . . . . . . . . . . . . 27
BLOWER MOTOR RESISTOR . . . . . . . . . . . . . . . 27
COMPRESSOR . . . . . . . . . . . . . . . . . . . . . . . . . . 28
COMPRESSOR CLUTCH . . . . . . . . . . . . . . . . . . . 29
COMPRESSOR CLUTCH RELAY . . . . . . . . . . . . . 31
CONDENSER. . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
DUAL FUNCTION HIGH PRESSURE

SWITCH/HIGH PRESSURE CUT-OFF
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

DUCTS AND OUTLETS . . . . . . . . . . . . . . . . . . . . 33
EVAPORATOR COIL . . . . . . . . . . . . . . . . . . . . . . 35
FIXED ORIFICE TUBE . . . . . . . . . . . . . . . . . . . . . 35
HEATER-A/C CONTROL . . . . . . . . . . . . . . . . . . . 35
HEATER-A/C HOUSING. . . . . . . . . . . . . . . . . . . . 36
HEATER-A/C HOUSING DOOR . . . . . . . . . . . . . . 39
HEATER CORE . . . . . . . . . . . . . . . . . . . . . . . . . . 41
LIQUID LINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
LOW PRESSURE CYCLING CLUTCH SWITCH . . 42
KICK COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
MODE DOOR VACUUM ACTUATOR . . . . . . . . . . 43
REFRIGERANT LINE COUPLER . . . . . . . . . . . . . 45
SUCTION AND DISCHARGE LINE . . . . . . . . . . . 45
VACUUM CHECK VALVE . . . . . . . . . . . . . . . . . . . 46
VACUUM RESERVOIR . . . . . . . . . . . . . . . . . . . . 47

SPECIFICATIONS

A/C APPLICATION TABLE . . . . . . . . . . . . . . . . . . 47

XJ

HEATING AND AIR CONDITIONING
