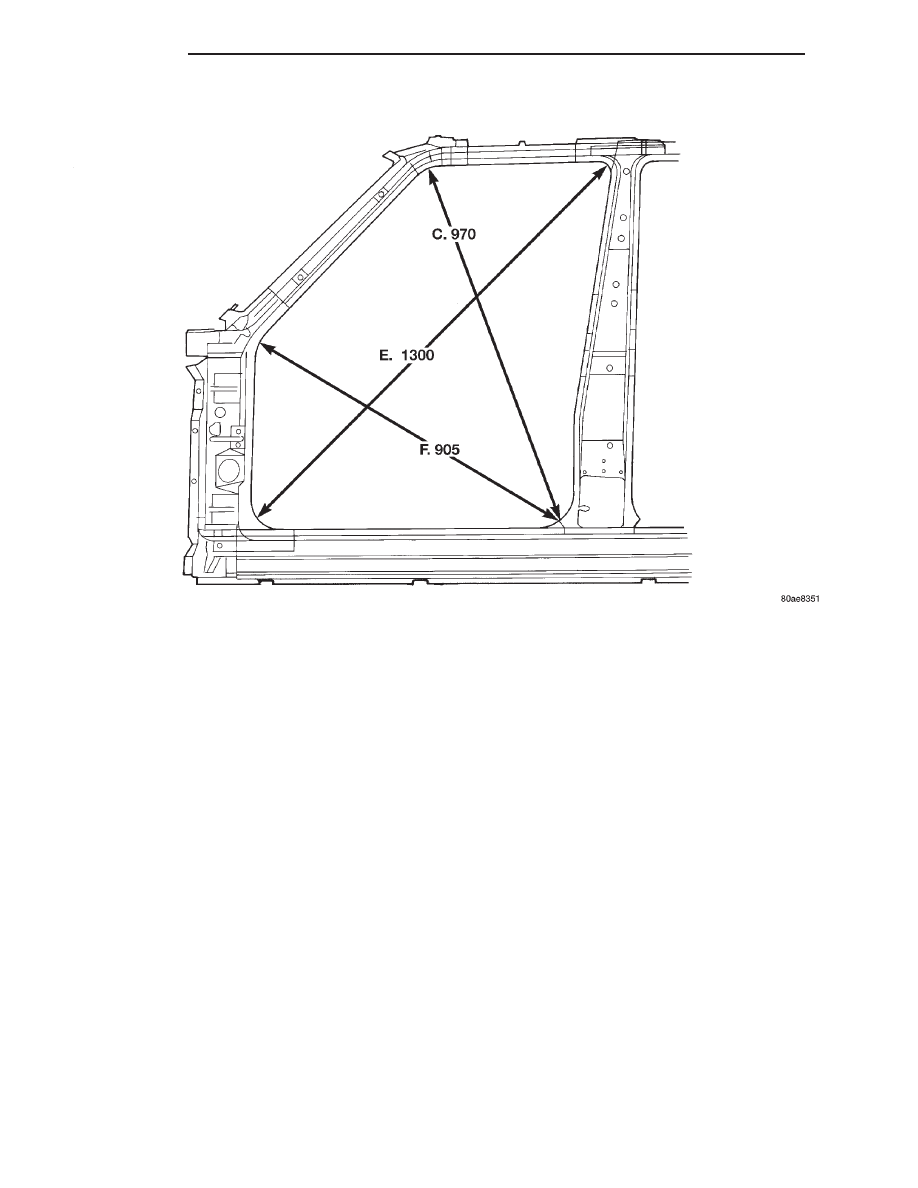

FRONT DOOR OPENING 4–DOOR

• C. Center of front door lower rear radius to cen-

ter of A-pillar radius

• E. Center of radius at bottom rear to center of

radius at lower A-pillar

• F. Center of radius at bottom front to center of

radius at top rear

23 - 130

BODY

XJ

SPECIFICATIONS (Continued)

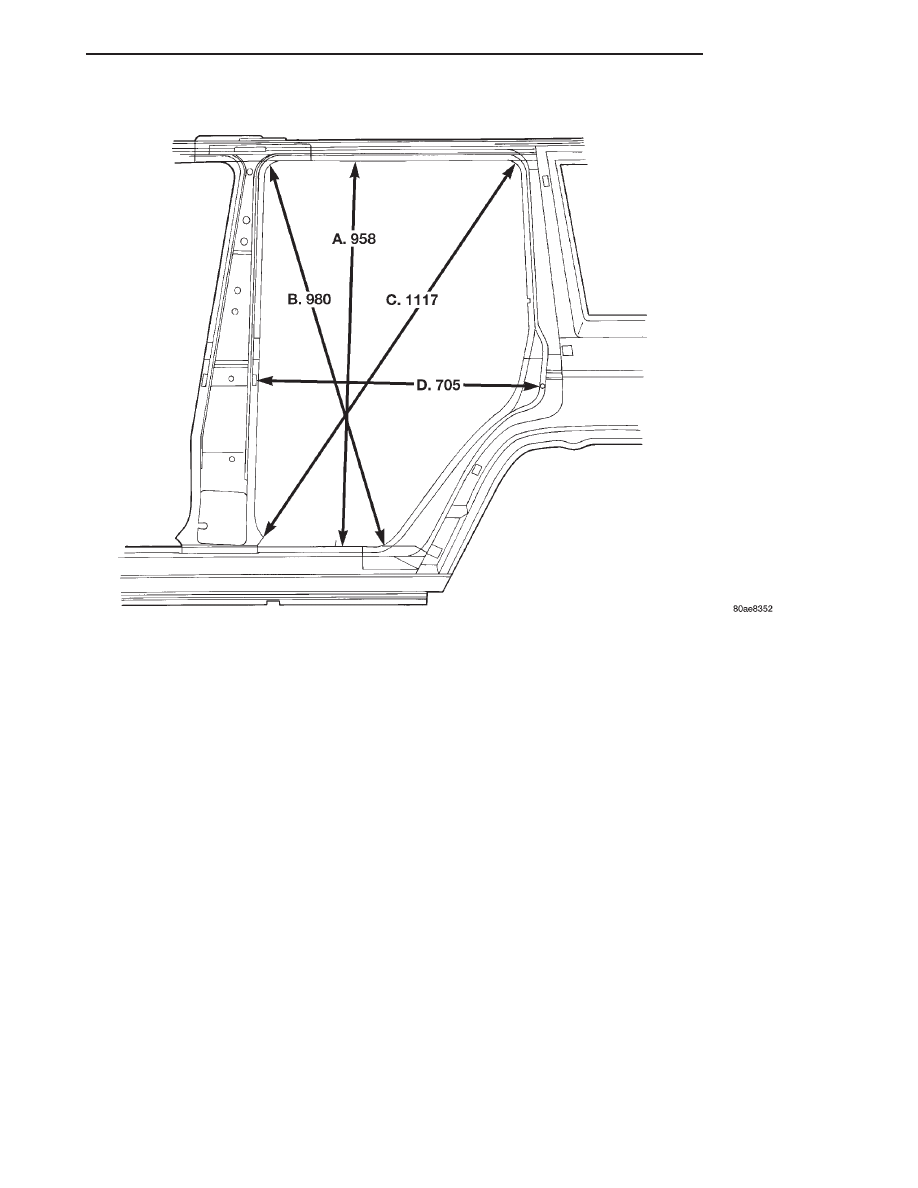

REAR DOOR OPENING

• A. Quarter panel to front outer body side upper

and lower seam

• B. Center of front upper door radius to center of

rear lower door radius

• C. Center of front lower door radius to center of

rear upper door radius

• D. Flange to rear door striker mount

XJ

BODY

23 - 131

SPECIFICATIONS (Continued)

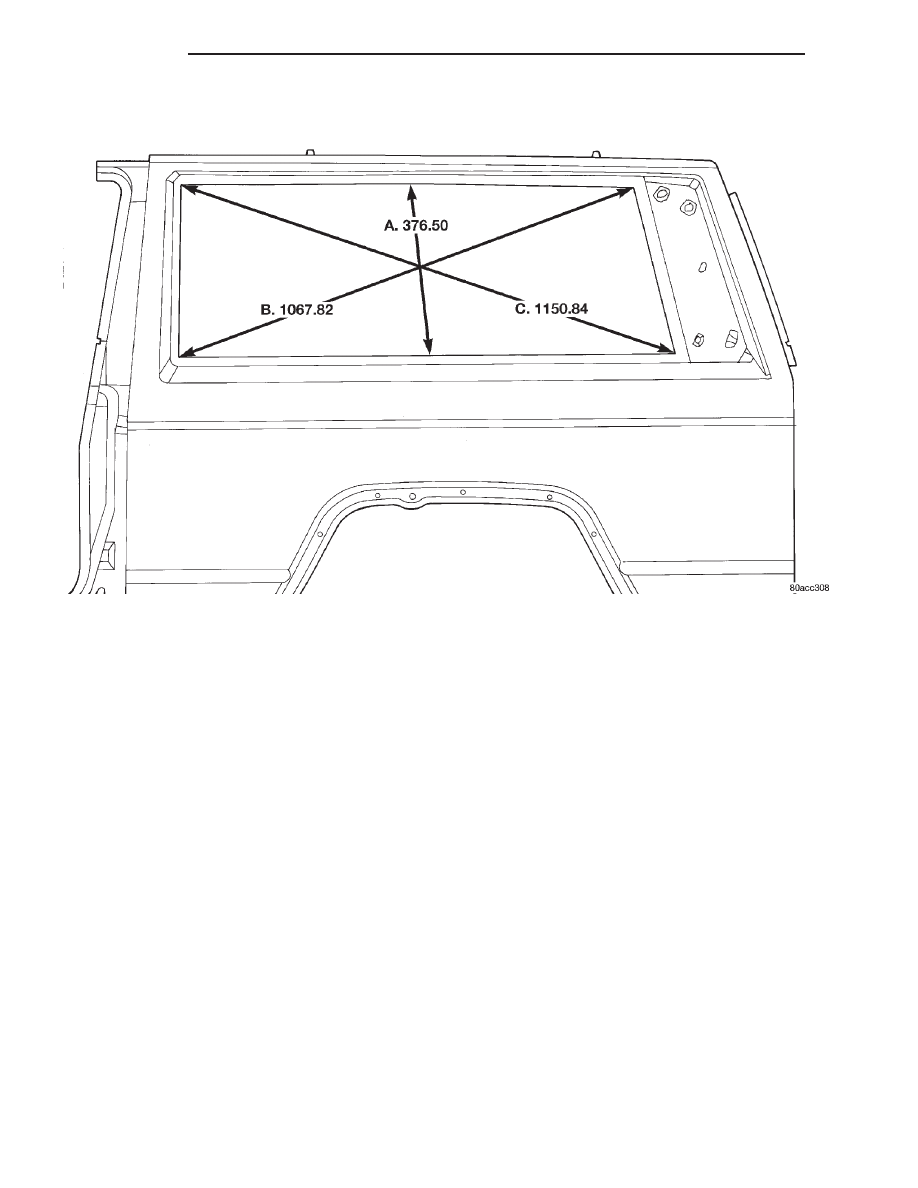

QUARTER WINDOW OPENING 2–DOOR

• A. Center of upper and lower rear quarter win-

dow opening

• B. Center of radius front lower corner to center

of radius rear upper corner

• C. Center of radius front upper corner to center

of radius rear lower corner

23 - 132

BODY

XJ

SPECIFICATIONS (Continued)

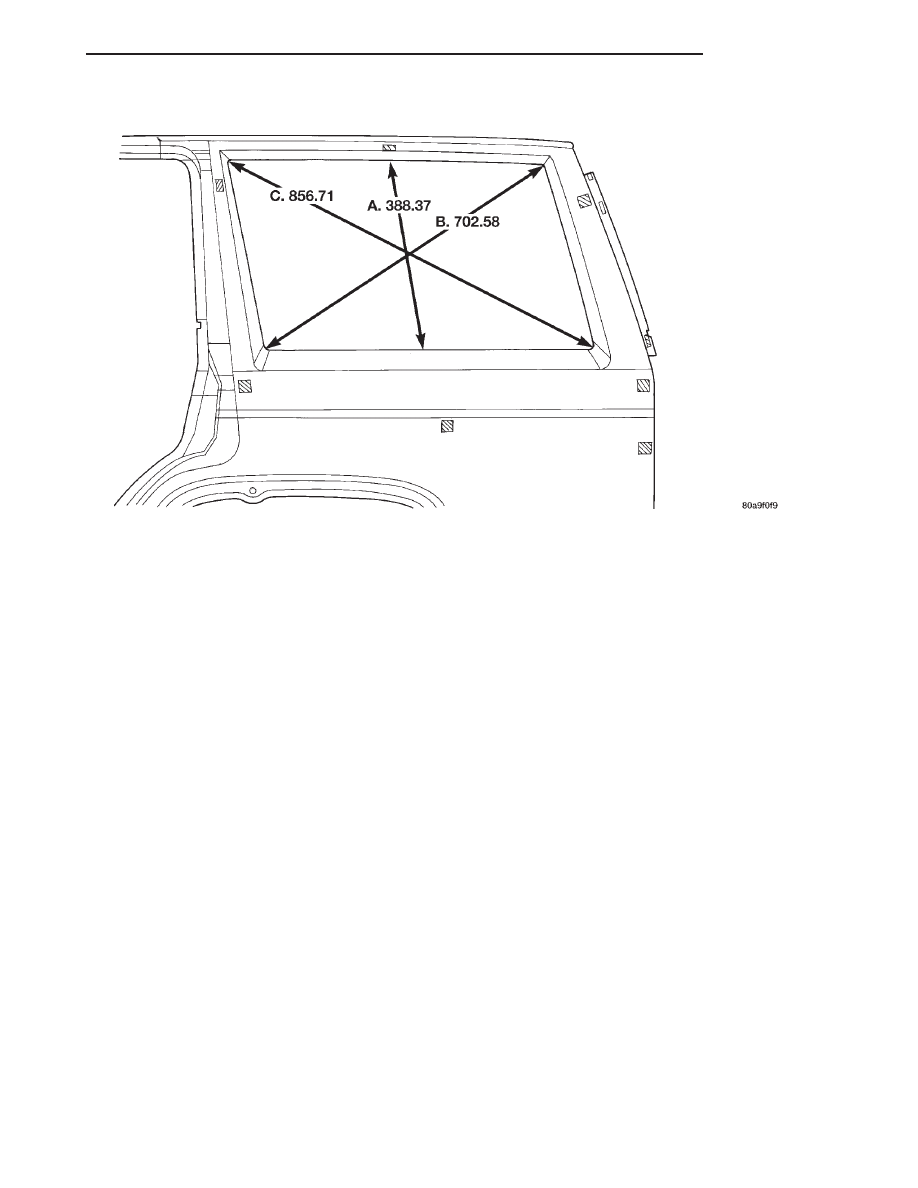

QUARTER WINDOW OPENING 4–DOOR

• A. Center of upper and lower rear quarter win-

dow opening

• B. Center of radius front lower corner to center

of radius rear upper corner

• C. Center of radius front upper corner to center

of radius rear lower corner

XJ

BODY

23 - 133

SPECIFICATIONS (Continued)
