(2) Install the screws attaching the C-pillar trim to

the C-pillar.

(3) Install the quarter panel trim extension.
(4) Install the upper quarter panel trim.
(5) Install the upper door opening trim.
(6) Install the inner scuff plate.

QUARTER PANEL TRIM EXTENSION

REMOVAL

(1) Remove the inner scuff plate.
(2) Separate quarter panel trim extension from the

wheelhouse and quarter trim panels (Fig. 68).

INSTALLATION

(1) Position the quarter panel trim extension on

the wheelhouse and quarter trim panels.

(2) Install the inner scuff plate.

QUARTER PANEL TRIM AND WHEELHOUSE
COVER

REMOVAL

(1) Remove the inner scuff plate.
(2) Remove quarter panel trim extension.
(3) Remove liftgate scuff plate.
(4) Remove the screws attaching the quarter panel

trim from the quarter panel and wheelhouse trim
cover (Fig. 68) and (Fig. 65).

(5) If necessary, remove the tire and mounting

brackets from the left quarter panel trim (Fig. 69).

(6) Remove the screws attaching the wheelhouse

cover to the wheelhouse.

(7) Separate the wheelhouse cover from the wheel-

house

INSTALLATION

(1) Position the wheelhouse cover on the wheel-

house.

(2) Install the screws attaching the wheelhouse

cover to the wheelhouse.

(3) If removed, install the tire and mounting

bracket on the left quarter panel trim.

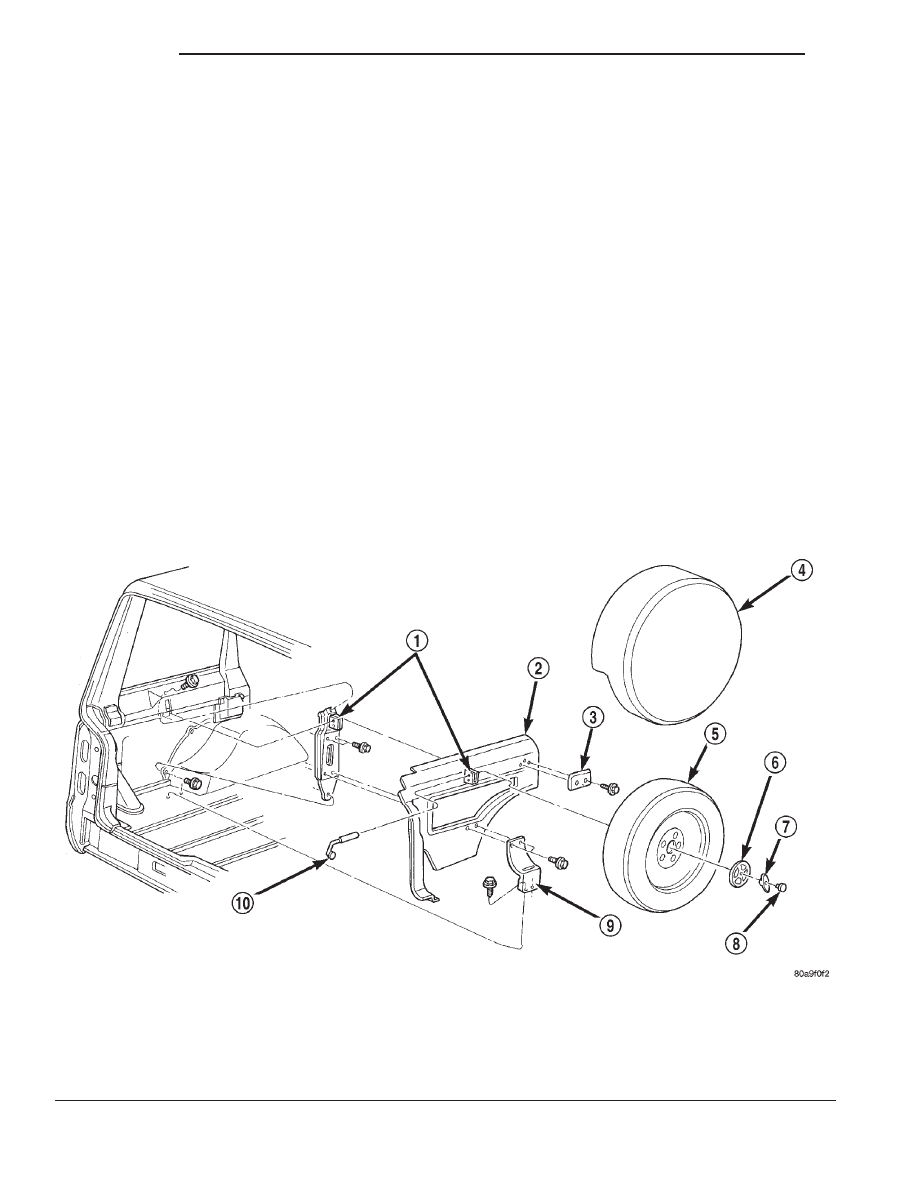

Fig. 69 Spare Tire

1 – MOUNTING BRACKET
2 – QUARTER TRIM
3 – TIRE REST
4 – COVER
5 – TIRE/WHEEL

6 – CUP
7 – WING NUT
8 – CAP
9 – MOUNTING BRACKET
10 – HOLD DOWN BOLT

23 - 54

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

(4) Position the quarter panel trim on the quarter

panel and wheelhouse cover.

(5) Install the screws attaching quarter panel trim

on the quarter panel and wheelhouse cover

(6) Install liftgate scuff plate.
(7) Install quarter panel trim extension.
(8) Install the inner scuff plate.

LIFTGATE PILLAR TRIM

REMOVAL

(1) Remove the liftgate opening upper trim.
(2) Remove the liftgate pillar trim screws (Fig. 70).
(3) Remove the screws attaching the lower quarter

panel trim to the liftgate pillar.

(4) Pull the trim panel outward to detach the

spring steel clips attaching the trim panel to the pil-
lar (2-dr vehicles).

(5) Remove liftgate pillar trim.

INSTALLATION

(1) Position the liftgate pillar trim on the liftgate

pillar.

(2) Press the trim panel into place to engage the

spring steel clips attaching the trim panel to the pil-
lar (2-dr vehicles).

(3) Install the screws attaching the lower quarter

panel trim to the liftgate pillar.

(4) Install the liftgate pillar trim screws.
(5) Install the liftgate opening upper trim.

LIFTGATE OPENING UPPER TRIM

REMOVAL

(1) Remove the screws attaching the liftgate open-

ing upper trim to the roof panel (Fig. 71).

(2) Pull downward to disengage steel clips attach-

ing the liftgate opening upper trim to the roof panel.

(3) Separate trim from vehicle.

INSTALLATION

Steel clips are used for manufacturing purposes

and are not required for service.

(1) Position trim on roof panel.
(2) Install the screws attaching the liftgate open-

ing upper trim to the roof panel.

LIFTGATE SCUFF PLATE

REMOVAL

(1) Remove the screws attaching the liftgate scuff

plate to the floor pan (Fig. 72).

(2) Separate the scuff plate from the vehicle.

INSTALLATION

(1) Position the scuff plate on the vehicle.
(2) Center striker in opening.
(3) Install the screws attaching the liftgate scuff

plate to the floor pan.

FRONT SHOULDER BELT/BUCKLE

CAUTION: Inspect the front shoulder belts and
buckles. Replace any belt that is either cut, frayed,
torn or damaged in any way. Replace the shoulder
belt if the retractor is damaged or inoperative.

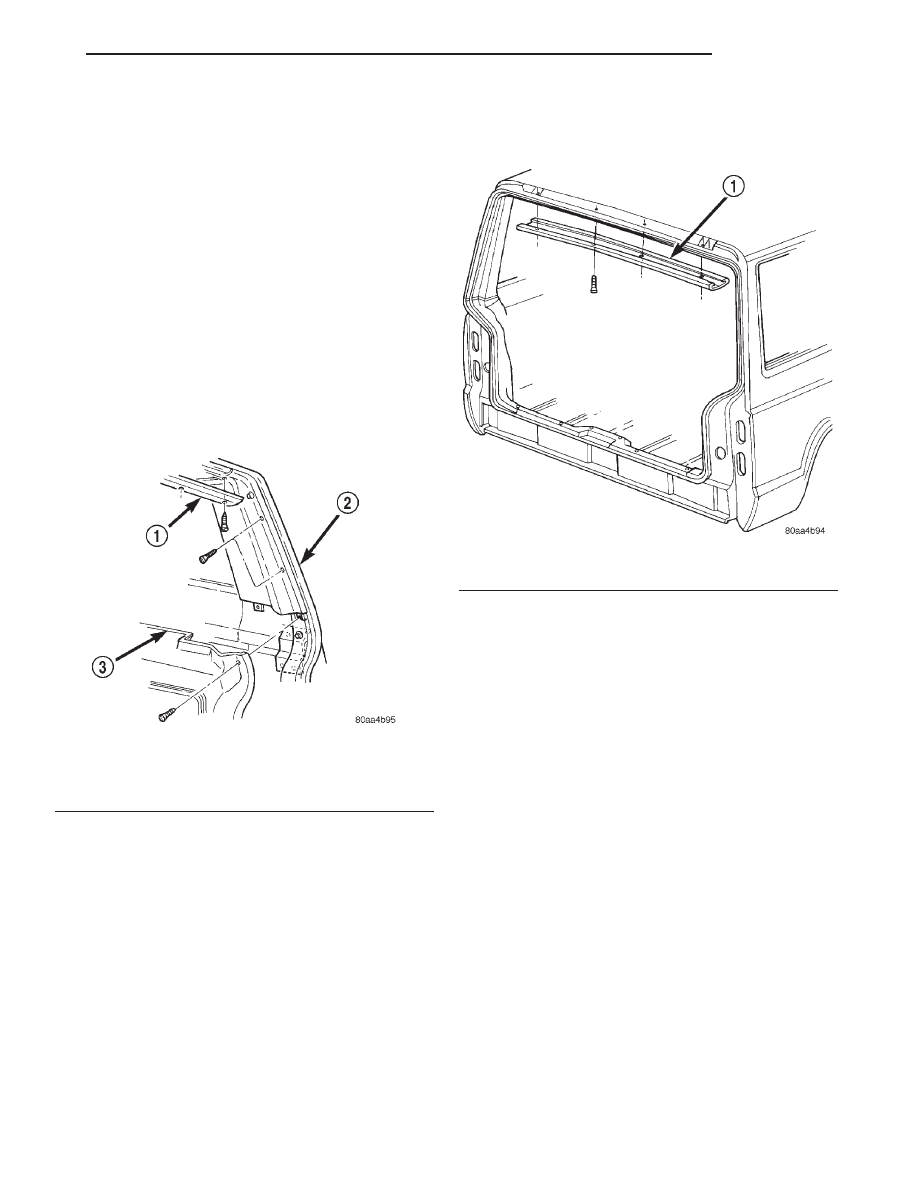

Fig. 70 Liftgate Pillar Trim

1 – UPPER LIFTGATE OPENING TRIM
2 – UPPER LIFTGATE PILLAR TRIM
3 – LOWER QUARTER TRIM

Fig. 71 Liftgate Opening Upper Trim

1 – UPPER LIFTGATE OPENING TRIM

XJ

BODY

23 - 55

REMOVAL AND INSTALLATION (Continued)

REMOVAL

(1) Slide the front seats all the way forward for

access to the belt anchor bolt.

(2) Disconnect the belt wire harness connector.
(3) Remove the anchor bolt cover.
(4) Remove the anchor bolt attaching the buckle to

the seat.

(5) Remove the turning loop cover concealing the

shoulder belt upper anchor bolt.

(6) Use a Torx bit to remove the upper anchor bolt

(Fig. 73). Remove the support/guide washer.

(7) Remove the inner scuff plate/trim panel from

the door sill and remove the shoulder belt lower
anchor bolt(s) with a Torx bit (Fig. 74) and (Fig. 75).

(8) Remove the shoulder belt and the retractor.

INSTALLATION

(1) Position the shoulder belt retractor in the

shield and install the lower anchor bolt with a Torx
bit. Tighten bolt to 43 N·m (32 ft. lbs.) torque.

(2) Position the support/guide washer and shoulder

belt upper anchor plate on the trim panel. Install the
upper anchor bolt with a Torx bit.

(3) Route belt through trim panel.
(4) Tighten the upper and lower anchor bolts to 43

N·m (32 ft. lbs.) torque.

(5) Install the door sill inner scuff plate/trim panel

and install the cap over the upper anchor bolt.

(6) Install the shoulder belt buckle and anchor

bolt. Connect the wire harness connectors. Tighten
the buckle anchor bolt to 43 N·m (32 ft. lbs.) torque.

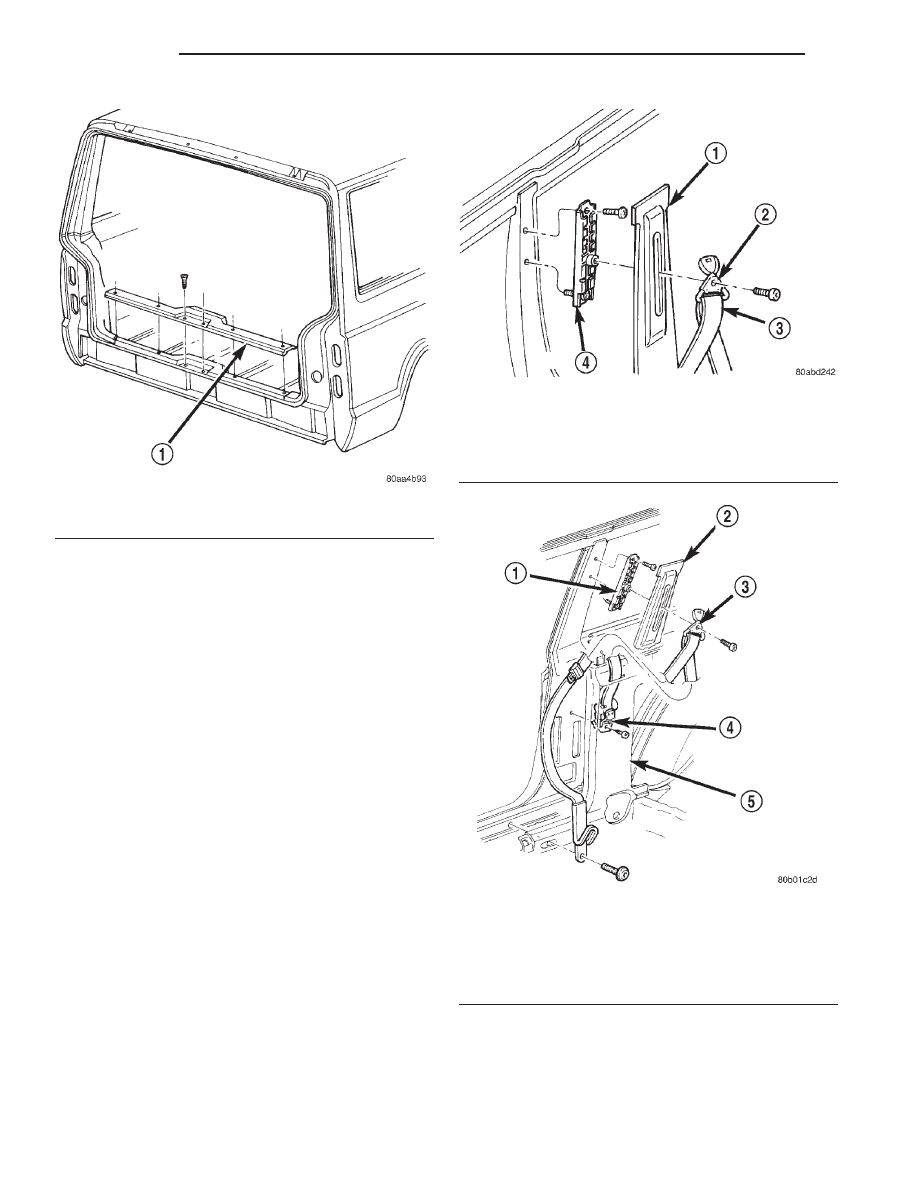

Fig. 72 Liftgate Scuff Plate

1 – LIFTGATE SCUFF PLATE

Fig. 73 Anchor Bolt

1 – TRIM PANEL
2 – TURNING LOOP
3 – BELT
4 – ADJUSTER

Fig. 74 Front Shoulder Belt—2-Door Vehicles

1 – ADJUSTER
2 – TRIM PANEL
3 – TURNING LOOP
4 – RETRACTOR
5 – TRIM PANEL

23 - 56

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

REAR SHOULDER/LAP BELT/BUCKLE

WARNING: Inspect

rear

shoulder/lap

belts

and

buckles. Replace any belt that is either cut, frayed,
torn or damaged in any way. Replace shoulder belt
if retractor is damaged or inoperative.

REMOVAL

(1) Pull rear seat release strap and tilt seat cush-

ion forward.

(2) Remove shoulder belt buckle and lap belt/

buckle anchor plate bolts from floor pan (Fig. 76).

(3) Remove shoulder belt lower outer anchor bolt.
(4) Remove quarter trim panel. If necessary, refer

to removal procedure.

(5) Remove shoulder belt upper anchor bolt.
(6) Remove bolt attaching retractor to rear quarter

rail.

(7) Separate retractor and shoulder belt from trim

panel.

INSTALLATION

(1) Position shoulder belt buckle and lap belt/

buckle anchor plates on floor panel.

(2) Install anchor bolts. Tighten bolts to 43 N·m

(32 ft. lbs.) torque.

(3) Install retractor support on rear quarter rail.

Tighten screw.

(4) Route shoulder belt through quarter trim panel

slot.

(5) Position shoulder belt at roof rail and install

upper anchor bolt. Tighten bolt to 43 N·m (32 ft. lbs.)
torque.

(6) Install quarter trim panel.
(7) Install shoulder belt lower anchor bolt. Tighten

bolt to 43 N·m (32 ft. lbs.) torque.

(8) Return rear seat cushion to normal position

and engage latch.

FULL FLOOR CONSOLE

REMOVAL

(1) Remove the transmission shift lever handle/

knob:

• Automatic transmissions, pull the handle

straight upward to remove it.

• Insert a thin-blade tool under the edge of the

transmission shift indicator bezel and pry up to
remove.

• Manual transmissions, loosen the locknut and

un-thread the shift knob from the shaft.

• Pull the shift boot up to remove.
(2) Insert a thin-blade tool under the edge of the

transfer case shift indicator bezel or cover plate and
pry up to remove.

Fig. 75 Front Shoulder Belt—4-Door Vehicles

1 – TRIM PANEL
2 – TURNING LOOP
3 – RETRACTOR
4 – TRIM PANEL
5 – ADJUSTER

Fig. 76 Rear Seat Shoulder/Lap Belts and Buckles

1 – TURNING LOOP
2 – RETRACTOR
3 – LAP BELT AND BUCKLE

XJ

BODY

23 - 57

REMOVAL AND INSTALLATION (Continued)
