installation sequence until required number of discs
and plates have been installed.

(13) Install clutch pack retainer with flat side fac-

ing downward. Then install retainer snap ring (Fig.
227). Compress springs with suitable tool.

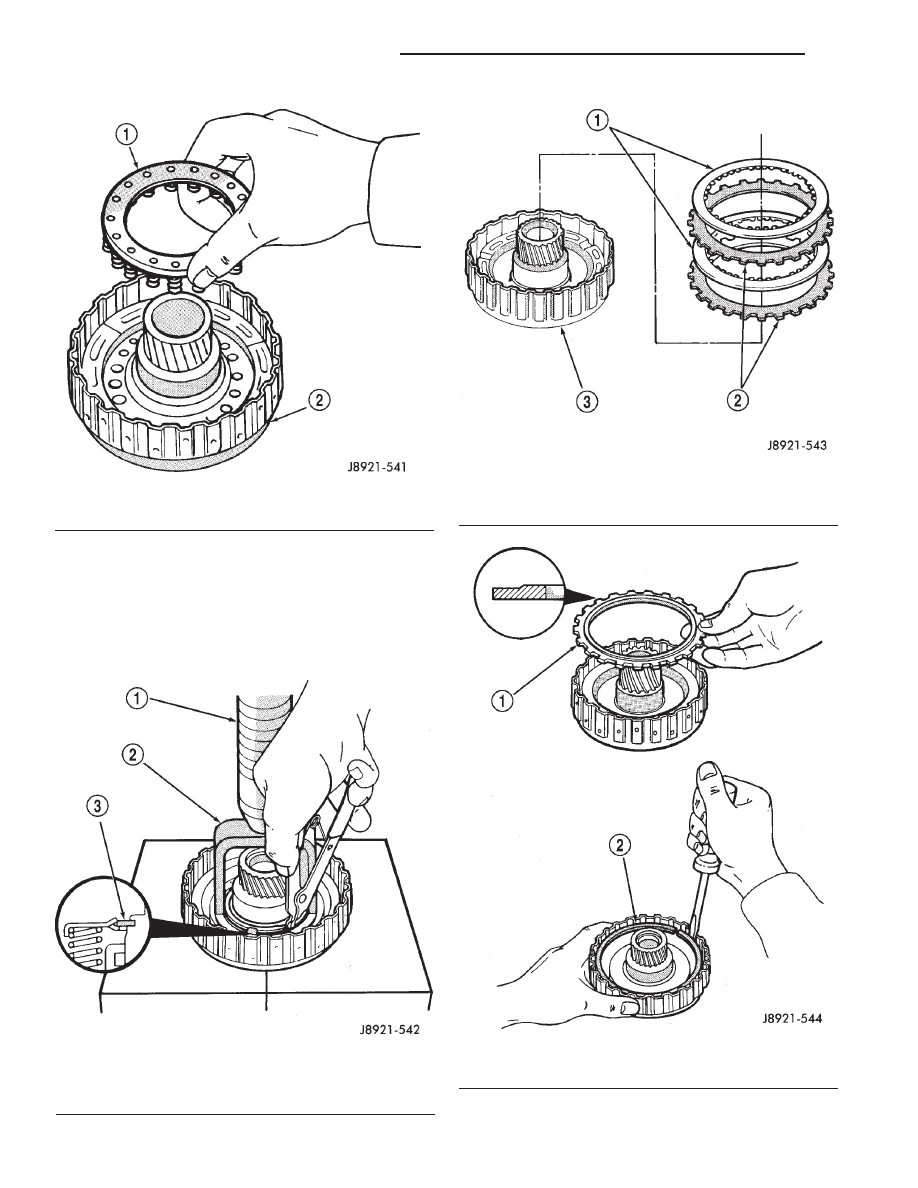

Fig. 225 Installing Clutch Piston Snap Ring

1 – PRESS RAM
2 – COMPRESSOR TOOL
3 – SNAP RING

Fig. 224 Installing Piston Return Springs

1 – RETURN SPRINGS
2 – CLUTCH PISTON

Fig. 226 Installing Overdrive Clutch Discs And Plates

1 – CLUTCH DISC
2 – STEEL PLATE
3 – CLUTCH DRUM

Fig. 227 Installing Retainer And Snap Ring

1 – CLUTCH PACK RETAINER
2 – RETAINER SNAP RING

21 - 308

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(14) Install clutch drum bearing and race assembly

(Fig. 228). Be sure bearing rollers face upward as
shown. Outside diameter of assembled bearing and
race is 50.2 mm (1.976 in.). Inside diameter is 28.9
mm (1.138 in.).

(15) Install clutch on planetary gear.
(16) Verify one–way clutch operation. Hold drum

and turn planetary shaft clockwise and counterclock-
wise. Shaft should turn clockwise freely but lock
when turned counterclockwise.

OVERDRIVE SUPPORT

DISASSEMBLY

(1) Check brake piston operation. Mount support

on clutch (Fig. 229).

(2) Apply compressed air through support feed

hole and observe brake piston movement (Fig. 229).
Piston should move smoothly and not bind or stick. If
operation is incorrect, replace piston and support.

(3) Remove thrust bearing front race, thrust bear-

ing and rear race (Fig. 230).

(4) Turn overdrive support over and remove bear-

ing race and clutch drum thrust washer (Fig. 231).

(5) Compress piston return spring with Spring

Compressor 7537 and remove piston snap ring (Fig.
232).

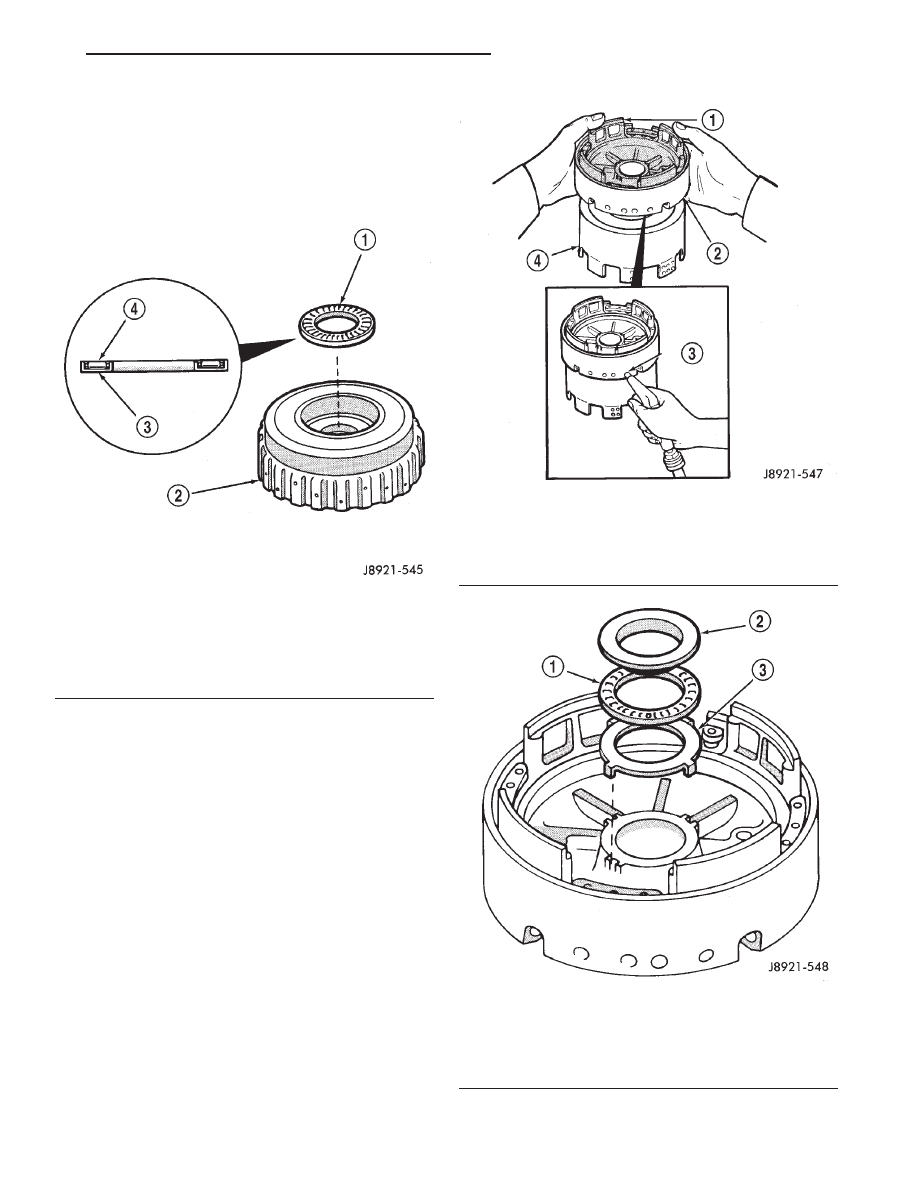

Fig. 228 Installing Clutch Drum Bearing And Race

Assembly

1 – BEARING AND RACE ASSEMBLY
2 – CLUTCH DRUM
3 – RACE
4 – ROLLERS

Fig. 229 Checking Brake Piston Movement

1 – BRAKE PISTON
2 – OVERDRIVE SUPPORT
3 – SUPPORT FEED HOLE
4 – CLUTCH

Fig. 230 Removing Support Thrust Bearing And

Races

1 – THRUST BEARING
2 – FRONT RACE
3 – REAR RACE

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 309

DISASSEMBLY AND ASSEMBLY (Continued)

(6) Mount support in direct clutch and remove

brake piston with compressed air. Apply air to same
feed hole used when checking piston operation.

(7) Remove and discard support O–rings (Fig. 233).
(8) Remove support seal rings (Fig. 234).
(9) Measure free length of piston return springs

with springs mounted in retainer (Fig. 235). Length
should be 17.23 mm (0.678 in.).

(10) Clean support components and dry them with

compressed air.

(11) Inspect overdrive support and brake piston.

Replace support and piston if either part is worn or
damaged.

ASSEMBLY

(1) Lubricate new support seal rings. Then com-

press rings and install them on support (Fig. 236).

(2) Lubricate and install new O–rings on brake

piston. Then carefully seat piston in support.

(3) Install return springs on brake piston.
(4) Compress return springs with Spring Compres-

sor 7537 (Fig. 232) and install piston snap ring.

(5) Install support bearing race and clutch drum

thrust washer (Fig. 231).

(6) Install thrust bearing and front and rear bear-

ing races. Thrust bearing rollers should face upward
as shown (Fig. 236).

(7) Verify thrust bearing/race sizes (Fig. 237).
• Front race outer diameter is 47.8 mm (1.882 in.)

and inside diameter is 30.7 mm (1.209 in.).

• Rear race outer diameter is 47.8 mm (1.882 in.)

and inside diameter is 34.3 mm (1.350 in.).

• Bearing outer diameter is 47.7 mm (1.878 in.)

and inside diameter is 32.7 mm (1.287 in.).

(8) Verify brake piston operation. Use same proce-

dure described at beginning of disassembly. Piston
should operate smoothly and not bind or stick.

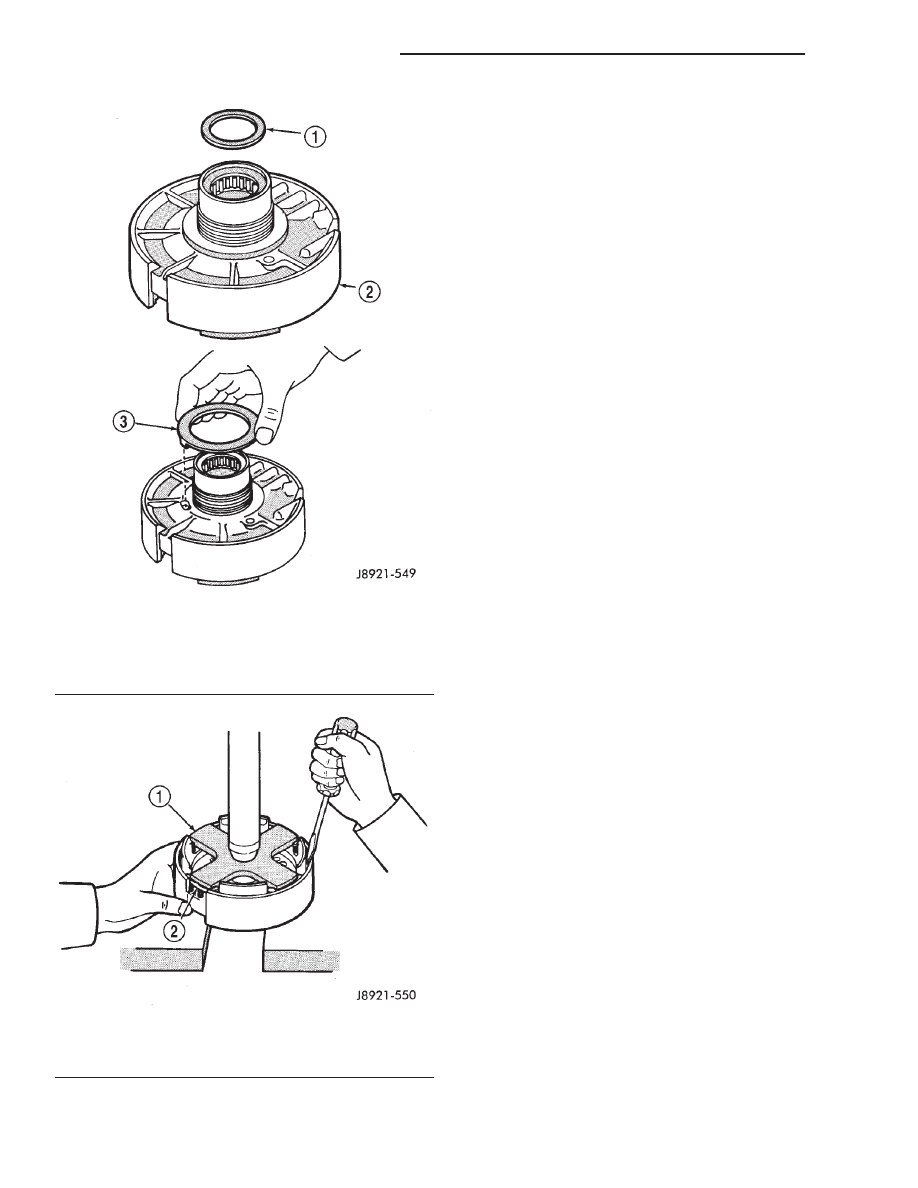

Fig. 231 Removing Clutch Drum Thrust Washer And

Race

1 – BEARING RACE
2 – OVERDRIVE SUPPORT
3 – THRUST WASHER

Fig. 232 Removing/Installing Piston Snap Ring

1 – COMPRESSOR TOOL
2 – SNAP RING

21 - 310

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

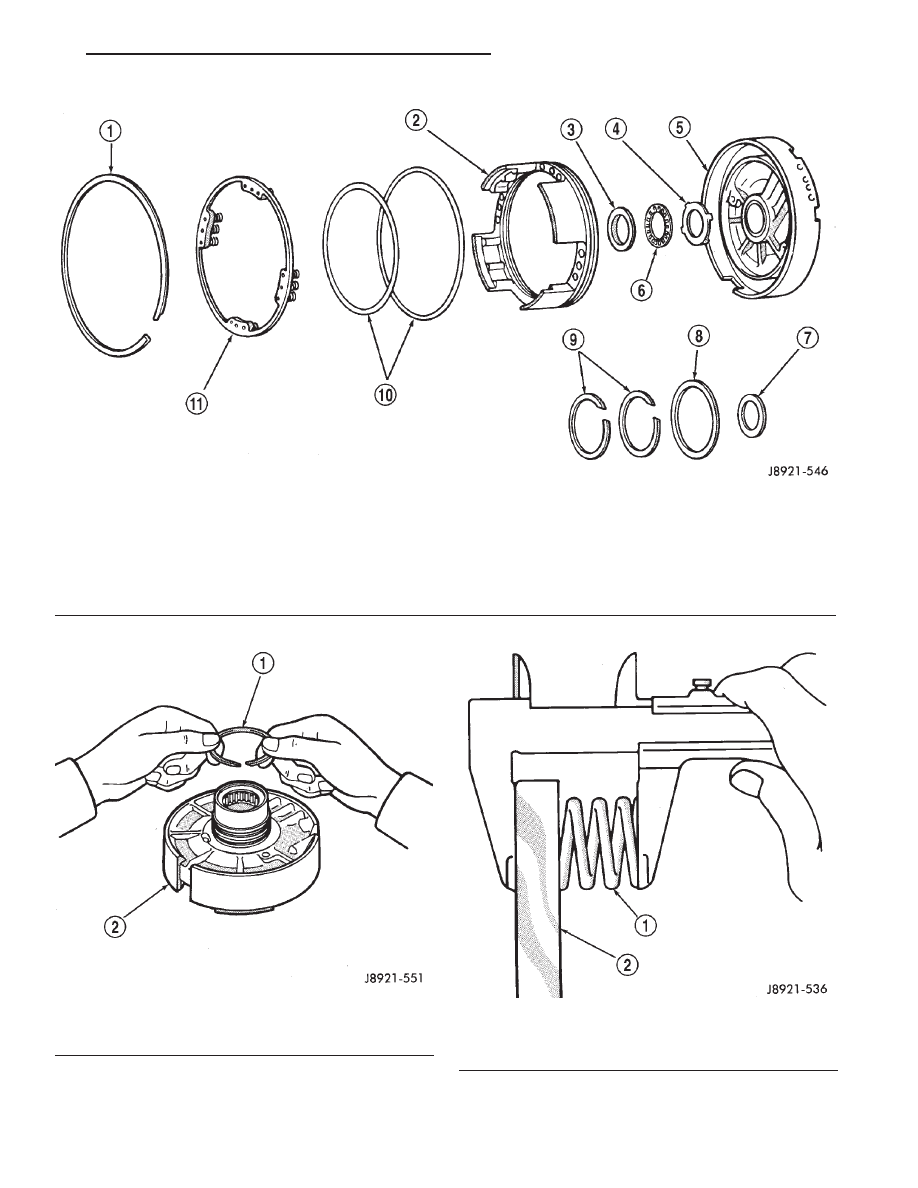

Fig. 233 Overdrive Support Components

1 – PISTON SNAP RING
2 – BRAKE PISTON
3 – FRONT RACE
4 – REAR RACE
5 – OVERDRIVE SUPPORT
6 – THRUST BEARING

7 – BEARING RACE
8 – CLUTCH DRUM THRUST WASHER
9 – SUPPORT SEAL RINGS
10 – BRAKE PISTON O-RINGS
11 – PISTON RETURN SPRING

Fig. 234 Removing Support Seal Rings

1 – SEAL RINGS (2)
2 – SUPPORT

Fig. 235 Checking Piston Return Spring Length

1 – PISTON RETURN SPRINGS
2 – SPRING RETAINER

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 311

DISASSEMBLY AND ASSEMBLY (Continued)
