(19) Remove oil pump bolts and remove pump with

bridge–type Puller 7536 (Fig. 105).

(20) Remove race from oil pump (Fig. 106).

(21) Remove overdrive planetary gear and clutch

assembly (Fig. 107).

(22) Remove race from overdrive planetary (Fig.

108).

(23) Remove thrust bearing, race and overdrive

planetary ring gear (Fig. 109).

(24) Measure stroke length of overdrive brake pis-

ton as follows:

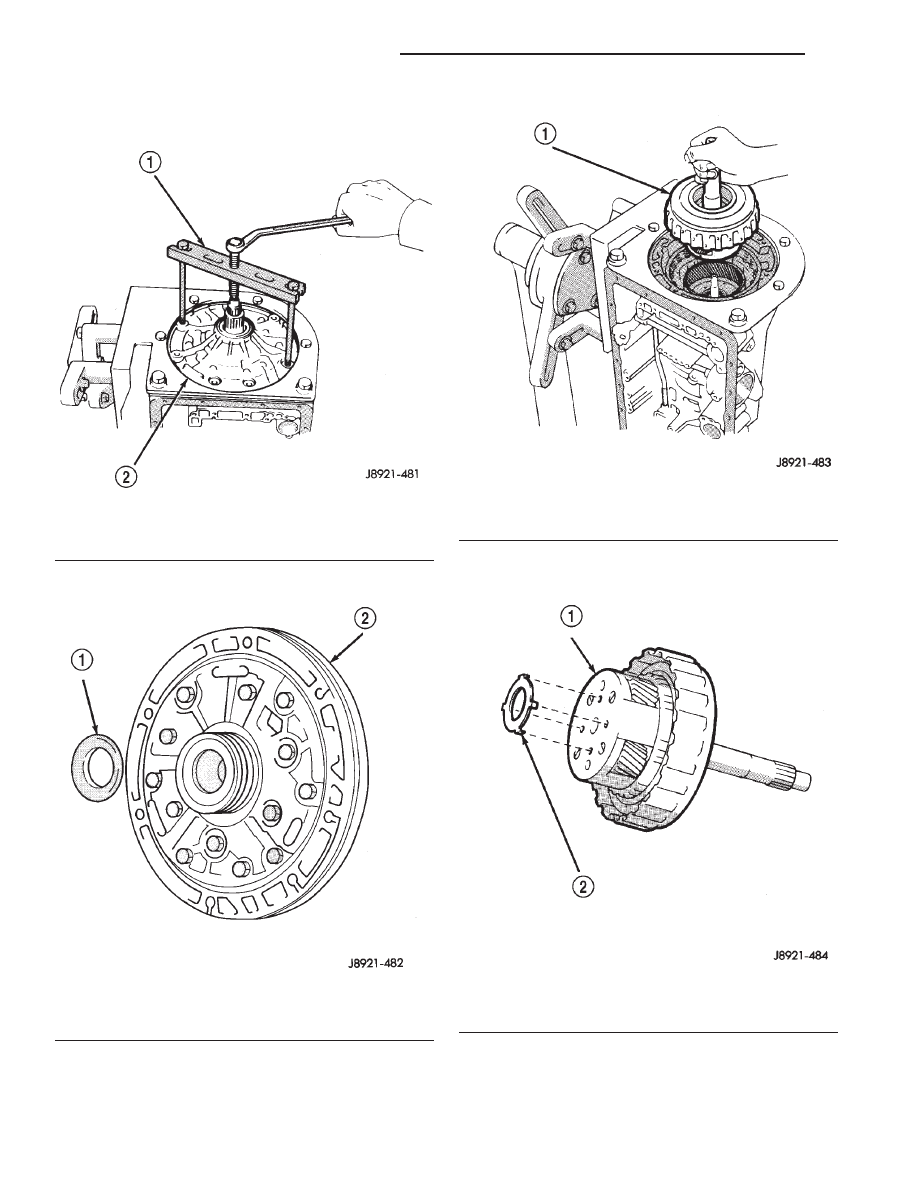

Fig. 105 Oil Pump Removal

1 – PULLER TOOL
2 – OIL PUMP

Fig. 106 Oil Pump Race Removal

1 – OIL PUMP RACE
2 – OIL PUMP

Fig. 107 Removing Overdrive Planetary And Clutch

Assembly

1 – PLANETARY AND CLUTCH ASSEMBLY

Fig. 108 Fourth Gear Planetary Race Removal

1 – PLANETARY (OVERDRIVE)
2 – RACE

21 - 272

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(a) Mount dial indicator on case using Miller

Tool C-3339 and a suitable bolt threaded into the
transmission case.

(b) Verify that the dial indicator is mounted sol-

idly and square to the direction of the piston
travel.

(c) Apply 57–114 psi air pressure through piston

apply port and note piston stroke on dial indicator.
Stroke length should be: 1.40 – 1.70 mm (0.055 –
0.0699 in.).

(d) Record the reading for use during re-assem-

bly.

(e) Remove the dial indicator set-up from the

transmission.
(25) Measure stroke length of second coast brake

piston rod as follows:

(a) Install a small wire tie strap around the sec-

ond coast brake piston rod tight against the trans-
mission case.

(b) Apply 57–114 psi air pressure through piston

feed hole and check stroke length with Gauge Tool
7552.

(c) Stroke length should be 1.5 – 3.0 mm (0.059

– 0.118 in.).

(d) Record the reading for use during re-assem-

bly.
(26) Remove the bolt holding the input speed sen-

sor to the transmission case.

(27) Remove the input speed sensor from the

transmission case.

(28) Remove overdrive brake pack snap ring (Fig.

110).

(29) Remove

overdrive

brake

pack

discs

and

plates. Inspect and replace as necessary.

(30) Remove overdrive support lower race and

upper bearing and race assembly (Fig. 111).

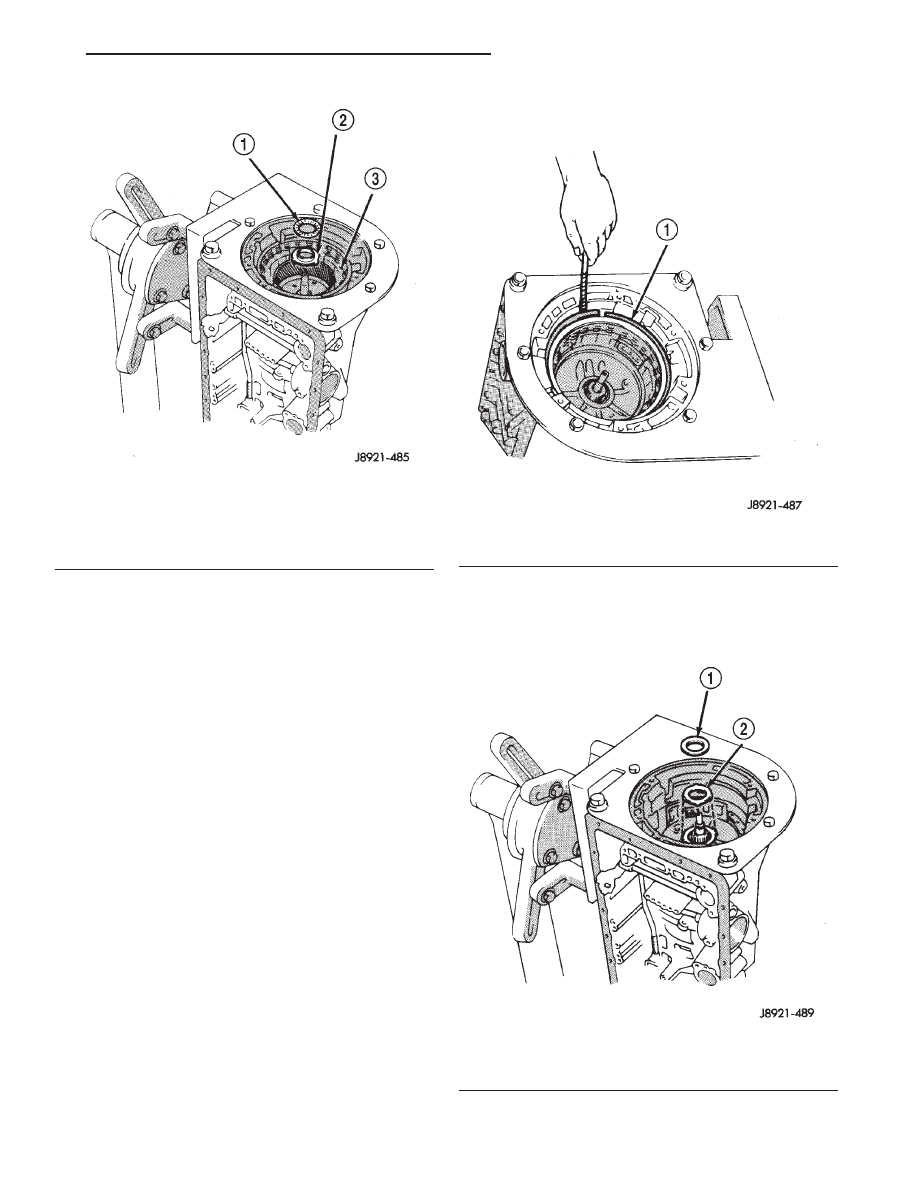

Fig. 109 Removing Bearing, Race And Planetary

Ring Gear

1 – THRUST BEARING
2 – RACE
3 – OVERDRIVE PLANETARY RING GEAR

Fig. 110 Removing Overdrive Brake Pack Snap Ring

1 – OVERDRIVE BRAKE SNAP RING

Fig. 111 Overdrive Support Bearing/Race Removal

1 – UPPER BEARING AND RACE
2 – LOWER RACE

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 273

DISASSEMBLY AND ASSEMBLY (Continued)

(31) Remove overdrive support snap ring with

Snap Ring Plier Tool 7540 (Fig. 112).

(32) Remove overdrive support bolts (Fig. 113).

(33) Remove overdrive support (Fig. 114) with

bridge–type Puller 7536.

(34) Remove race from hub of overdrive support

(Fig. 115).

(35) Remove second coast brake piston snap ring

with Snap Ring Plier Tool 7540. Then remove piston
cover and piston assembly.

(36) Disassemble second coast brake piston (Fig.

116), if necessary.

(37) Remove direct and forward clutch assembly

(Fig. 117).

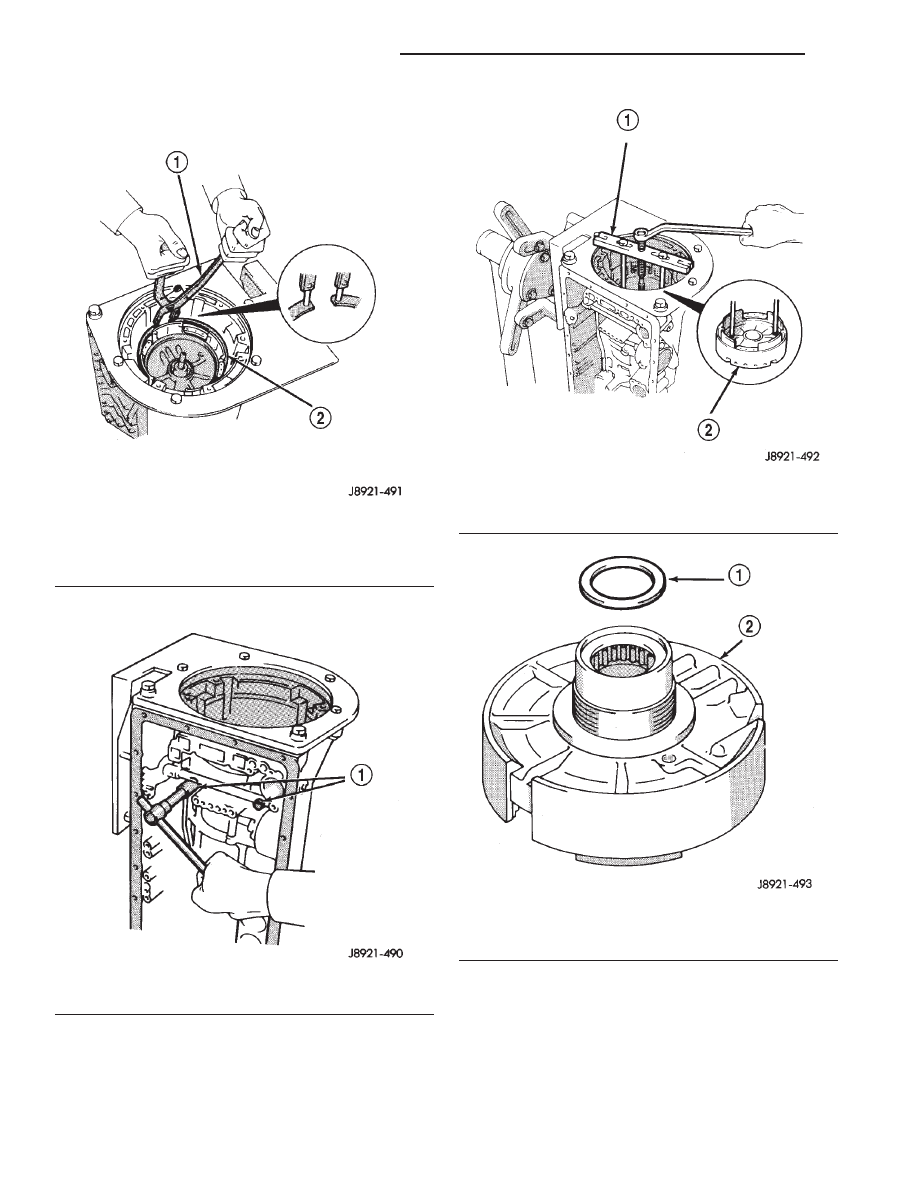

Fig. 112 Overdrive Support Snap Ring Removal/

Installation

1 – SNAP RING PLIERS
2 – SUPPORT SNAP RING

Fig. 113 Overdrive Support Bolt Removal

1 – SUPPORT BOLTS

Fig. 114 Removing Overdrive Support

1 – BRIDGE-TYPE PULLER TOOL
2 – OVERDRIVE SUPPORT

Fig. 115 Remove Overdrive Support Race

1 – RACE
2 – OVERDRIVE SUPPORT

21 - 274

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(38) Remove thrust bearing and race from clutch

hub (Fig. 118).

(39) Remove second coast brake band E–ring from

band pin and remove pin and brake band (Fig. 119).

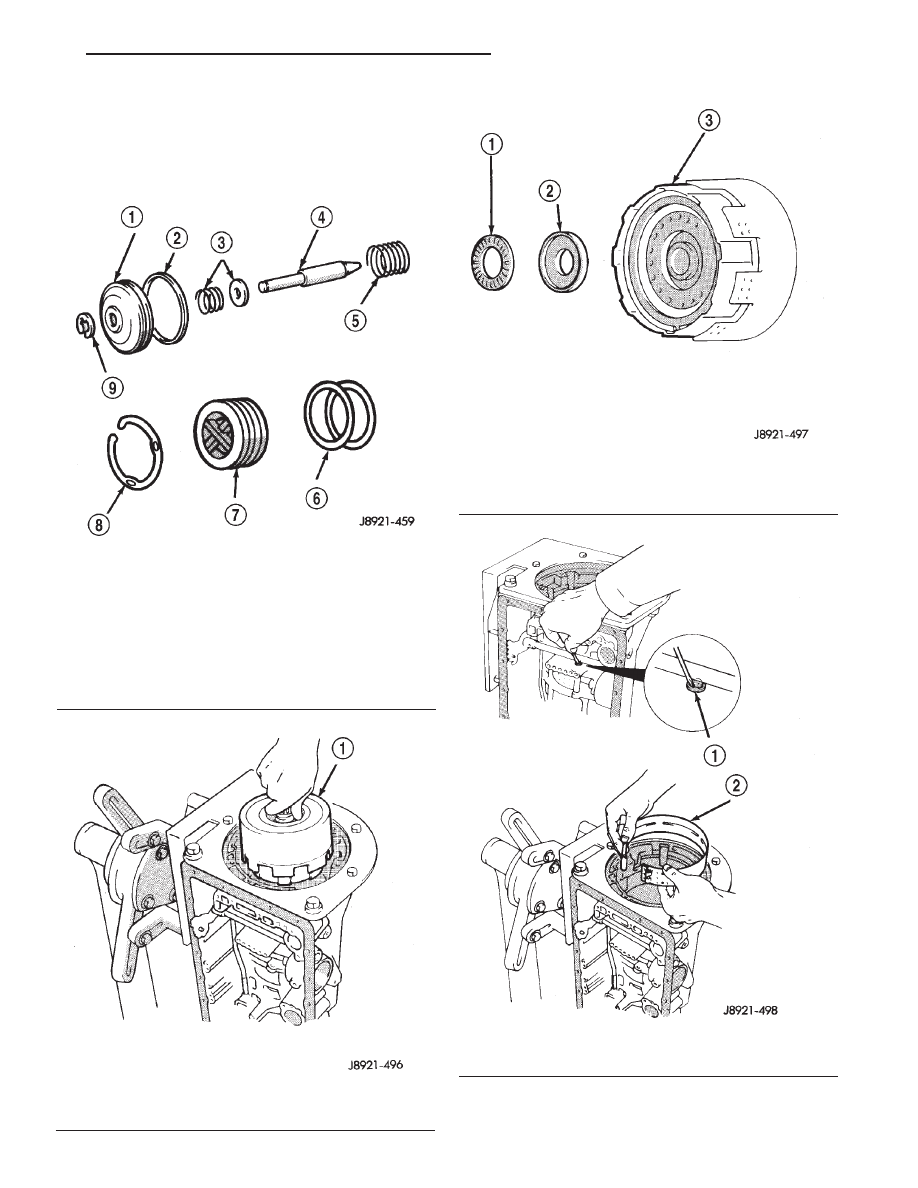

Fig. 116 Second Coast Brake Piston Components

1 – SERVO PISTON
2 – SEAL RING
3 – SPRING AND RETAINER
4 – PISTON ROD
5 – PISTON SPRING
6 – SERVO COVER O-RINGS
7 – SERVO COVER
8 – SNAP RING
9 – E-RING

Fig. 117 Removing Direct And

Forward Clutch Assembly

1 – DIRECT AND FORWARD CLUTCH ASSEMBLY

Fig. 118 Bearing And Race Removal From Clutch Hub

1 – BEARING
2 – RACE
3 – DIRECT CLUTCH

Fig. 119 Second Coast Brake Band Removal

1 – BRAKE BAND E-RING
2 – SECOND COAST BRAKE BAND

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 275

DISASSEMBLY AND ASSEMBLY (Continued)
