SPECIFICATIONS

30RH AUTOMATIC TRANSMISSION

GENERAL

COMPONENT

METRIC

INCH

Oil pump gear tip clearance

0.089-0.190 mm

0.0035-0.0075 in.

Planetary end play

0.125-1.19 mm

0.001-0.047 in.

Input shaft end play

0.56-2.31 mm

0.022-0.091 in.

Clutch pack clearance/Front 4-disc.

1.70-3.40 mm

0.067-0.134 in.

Clutch pack clearance/Rear 4-disc.

0.559-0.940 mm

0.022-0.037 in.

Front clutch spring usage

1 spring

30RH-Front Band adjustment from 72 in. lbs.

Back off 2.5 turns

30RH-Rear Band adjustment from 41 in. lbs.

Back off 7 turns

Recommended fluid

Mopar

T

, ATF Plus 3, Type 7176

THRUST WASHER/SPACER/SNAP RING DIMENSIONS

COMPONENT

METRIC

INCH

Front clutch thrust washer (reaction shaft support hub)

1.55 mm

0.061 in.

Rear clutch thrust washer (clutch retainer)

1.55 mm

0.061 in.

Output shaft thrust plate (output shaft pilot hub)

1.5-1.6mm

0.060-0.063 in.

Output shaft thrust washer (rear clutch hub)

1.3-1.4 mm

0.052-0.054 in.

1.7-1.8 mm

0.068-0.070 in.

2.1-2.2 mm

0.083-0.086 in.

Rear clutch pack snap ring

1.5-1.6 mm

0.06-0.062 in.

1.7-1.8 mm

0.068-0.070 in.

1.9-2.0 mm

0.076-0.078 in.

Planetary geartrain snap ring
(at front of output shaft)

1.0-1.1 mm

0.040-0.044 in.

1.6-1.7 mm

0.062-0.066 in.

2.1-2.2 mm

0.082-0.086 in.

PRESSURE TEST—ALL

ITEM

RANGE

PRESSURE

Line pressure (at
accumulator)

Closed throttle

372-414 kPa (54-60 psi).

Front servo

Third gear only

No more than 21 kPa (3 psi) lower than line pressure.

Rear servo

1 range

No more than 21 kPa (3 psi) lower than line pressure.

R range

1103 kPa (160 psi) at idle, builds to 1862 kPa (270 psi)
at 1600 rpm.

21 - 212

AUTOMATIC TRANSMISSION—30RH

XJ

ITEM

RANGE

PRESSURE

Governor

D range closed throttle

Pressure should respond smoothly to changes in mph
and return to 0-7 kPa (0-1.5 psi) when stopped with
transmission in D, 1, 2. Pressure above 7 kPa (1.5 psi)
at stand still will prevent transmission from
downshifting.

TORQUE

DESCRIPTION

TORQUE

Bolt/nut, crossmember . . . . . . . . 68 N·m (50 ft. lbs.)
Bolt, driveplate to crankshaft . . 75 N·m (55 ft. lbs.)
Plug, front band reaction . . . . . 17 N·m (13 ft. lbs.)
Locknut, front band adj. . . . . . . 34 N·m (25 ft. lbs.)
Switch, park/neutral . . . . . . . . . 34 N·m (25 ft. lbs.)
Bolt, fluid pan . . . . . . . . . . . . . . 17 N·m (13 ft. lbs.)
Bolt, oil pump . . . . . . . . . . . . . . 20 N·m (15 ft. lbs.)
Bolt, overrunning clutch cam . . 17 N·m (13 ft. lbs.)
Plug, pressure test port . . . . . . . 14 N·m (10 ft. lbs.)
Bolt, reaction shaft support . . . . 20 N·m (15 ft. lbs.)
Locknut, rear band . . . . . . . . . . 41 N·m (30 ft. lbs.)
Bolt. speedometer adapter . . . . . . 11 N·m (8 ft. lbs.)
Screw, fluid filter . . . . . . . . . . . . 4 N·m (35 in. lbs.)
Bolt, valve body to case . . . . . 12 N·m (100 in. lbs.)

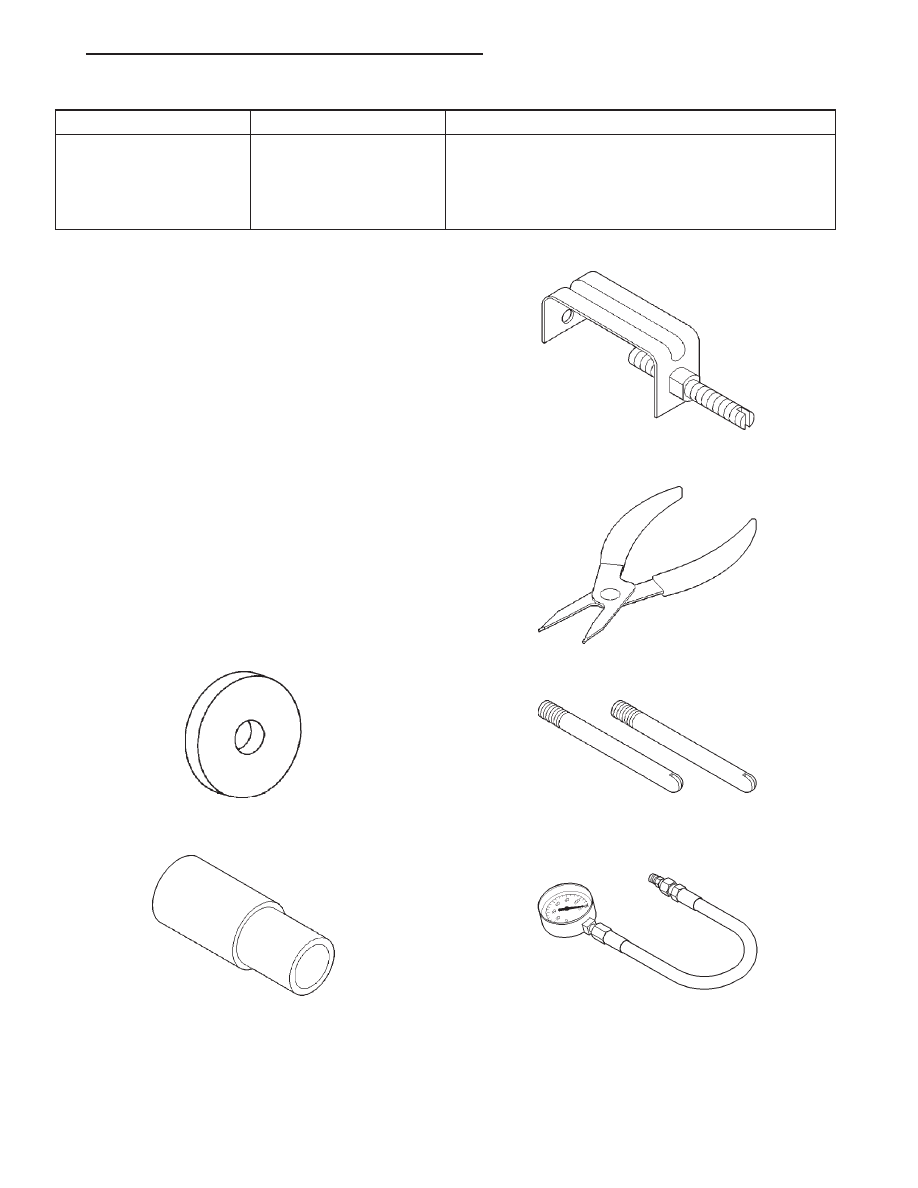

SPECIAL TOOLS

30RH TRANSMISSIONS

Remover—6957

Installer—6951

Retainer, Detent Ball and Spring—6583

Snap-ring Plier—6823

Pilot Stud—C-3288-B

Pressure Gauge—C-3292

XJ

AUTOMATIC TRANSMISSION—30RH

21 - 213

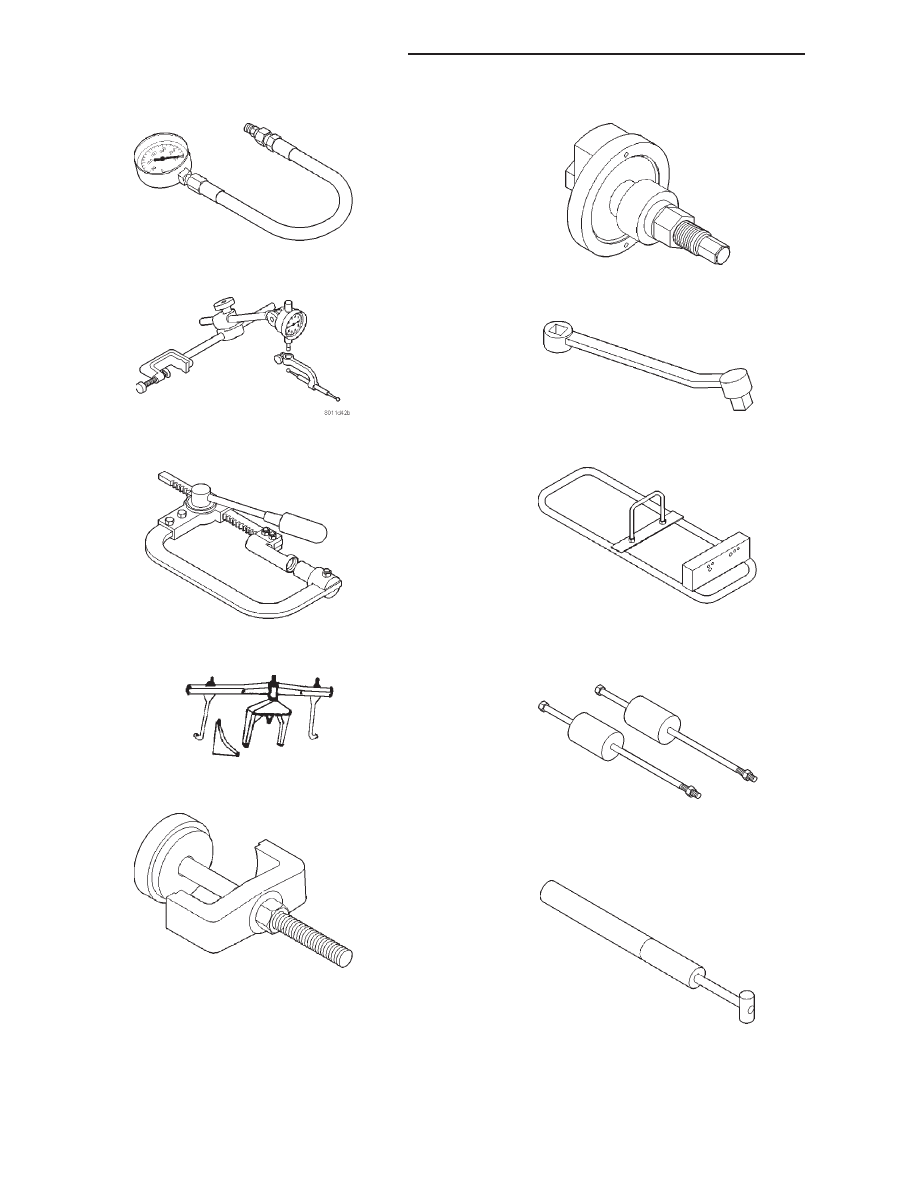

SPECIFICATIONS (Continued)

Pressure Gauge—C-3293SP

Dial Indicator—C-3339

Spring Compressor—C-3422-B

Fixture, Engine Support—C-3487-A

Spring Compressor—C-3575-A

Spring Compressor—C-3863-A

Adapter, Band Adjuster—C-3705

Transmission Repair Stand—C-3750-B

Puller, Slide Hammer—C-3752

Gauge, Throttle Setting—C-3763

21 - 214

AUTOMATIC TRANSMISSION—30RH

XJ

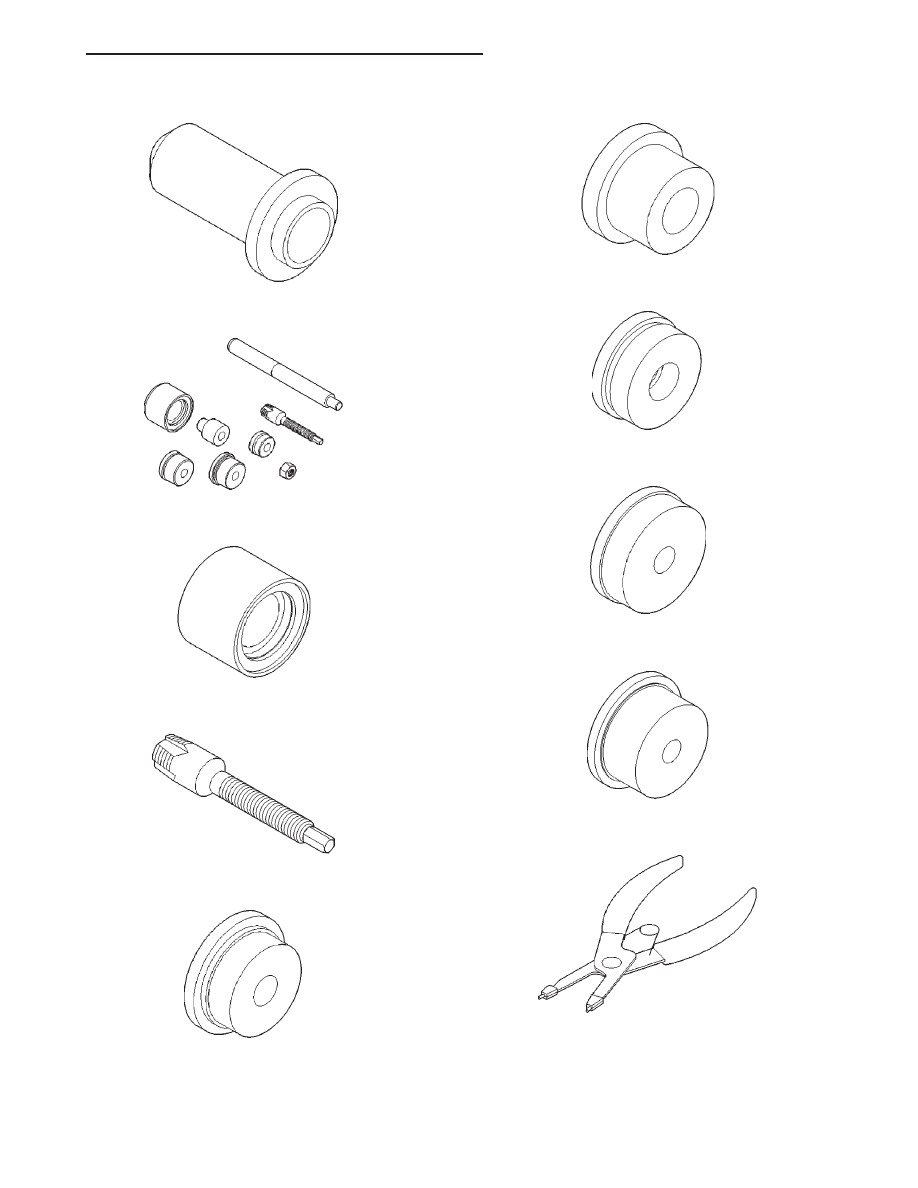

SPECIAL TOOLS (Continued)

Seal Installer—C-3860-A

Bushing Remover/Installer—C-3887-J

Cup, Remover—SP-3633

Remover, Bushing—SP-5301

Installer, Bushing—SP-5118

Installer, Bushing—SP-5302

Remover, Bushing—SP-3550

Remover, Bushing—SP-3629

Installer, Bushing—SP-5511

Snap-ring Plier—C-3915

XJ

AUTOMATIC TRANSMISSION—30RH

21 - 215

SPECIAL TOOLS (Continued)
