DISASSEMBLY AND ASSEMBLY

ADAPTER/EXTENSION HOUSING AND FRONT
BEARING RETAINER

DISASSEMBLY

(1) Drain transmission lubricant, if necessary.
(2) Remove release bearing and lever.
(3) Remove clutch housing bolts and remove hous-

ing (Fig. 17).

(4) Remove vehicle speed sensor and speedometer

adapter, if necessary.

(5) Remove bolts holding shift tower to transmis-

sion case.

(6) Remove shift tower from transmission case

(Fig. 15).

(7) Remove shift tower gasket from shift tower or

transmission case (Fig. 16).

(8) Remove detent ball plug (Fig. 18).
(9) Remove detent spring and ball with pencil

magnet (Fig. 19), (Fig. 20).

Fig. 14 Install Adapter Housing Seal

1 – SPECIAL TOOL 8208
2 – ADAPTER HOUSING
3 – SPECIAL TOOL C-4171

Fig. 15 Remove Shift Tower

1 – SHIFT TOWER
2 – ADAPTER/EXTENSION HOUSING

Fig. 16 Remove Shift Tower Gasket

1 – SHIFT TOWER
2 – GASKET

21 - 8

AX5 MANUAL TRANSMISSION

XJ

REMOVAL AND INSTALLATION (Continued)

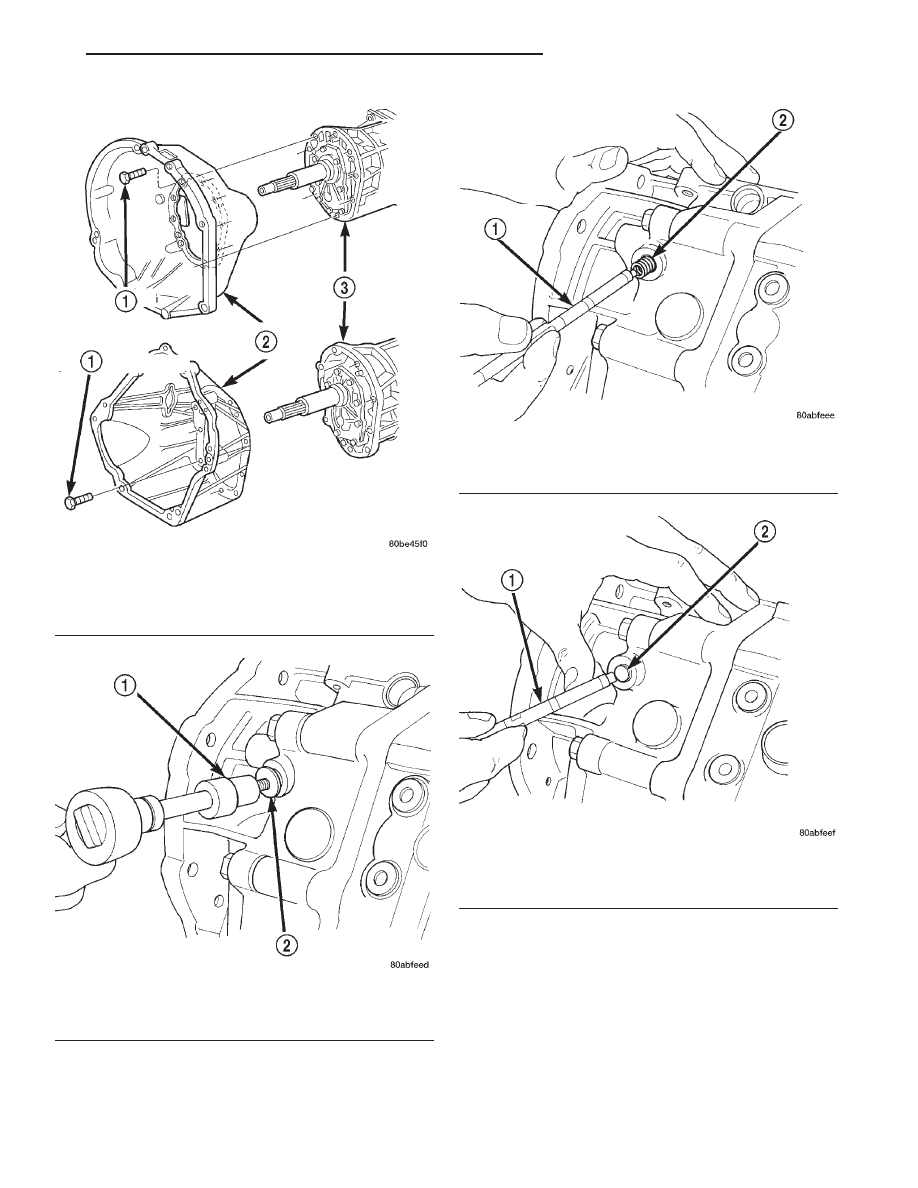

Fig. 17 Clutch Housing

1 – HOUSING-TO-TRANSMISSION BOLTS (46 N·m/34 ft. lbs.)
2 – CLUTCH HOUSING
3 – TRANSMISSION

Fig. 18 Remove Detent Ball Plug

1 – TORX BIT
2 – DETENT BALL PLUG

Fig. 19 Remove Detent Spring

1 – PENCIL MAGNET
2 – DETENT BALL SPRING

Fig. 20 Remove Detent Ball

1 – PENCIL MAGNET
2 – SHIFT DETENT BALL

XJ

AX5 MANUAL TRANSMISSION

21 - 9

DISASSEMBLY AND ASSEMBLY (Continued)

(10) Remove shift arm retainer bolt (Fig. 21).
(11) Remove shift arm restrictor pins (Fig. 22).

NOTE: The restrictor pins are not interchangeable
and are color coded. Note which color restrictor pin
is removed from each side of the transmission and
be sure to install it into the same location.

(12) Remove shift lever shaft plug (Fig. 23).
(13) Remove shifter shaft with large magnet (Fig.

24).

(14) Remove the shift arm from the adapter hous-

ing.

(15) Remove adapter/extension housing bolts.
(16) Loosen adapter/extension housing by tapping

it loose with plastic mallet (Fig. 25).

Fig. 21 Shift Arm Retainer Bolt Removal

1 – RETAINER BOLT
2 – SHIFT ARM

Fig. 22 Shift Arm Restrictor Pins

1 – RESTRICTOR PINS

Fig. 23 Removing Shift Lever Shaft Plug

1 – SHIFT LEVER SHAFT PLUG

Fig. 24 Remove Shifter Shaft

1 – SHIFT ARM SHAFT
2 – LARGE MAGNET

21 - 10

AX5 MANUAL TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(17) Remove adapter/extension housing (Fig. 26).

(18) On 4x2 transmissions;

(a) Remove speedometer gear retaining snap-

ring from output shaft.

(b) Remove speedometer gear from output shaft

and remove speedometer gear lock ball from output
shaft.

(c) Remove

speedometer

drive

gear

locating

snap-ring (Fig. 27).

(19) Remove the bolts holding the front bearing

retainer to the transmission case.

(20) Remove the bearing retainer from transmis-

sion case (Fig. 28).

(21) Remove input shaft bearing snap-ring (Fig.

29).

(22) Remove countershaft front bearing snap-ring.

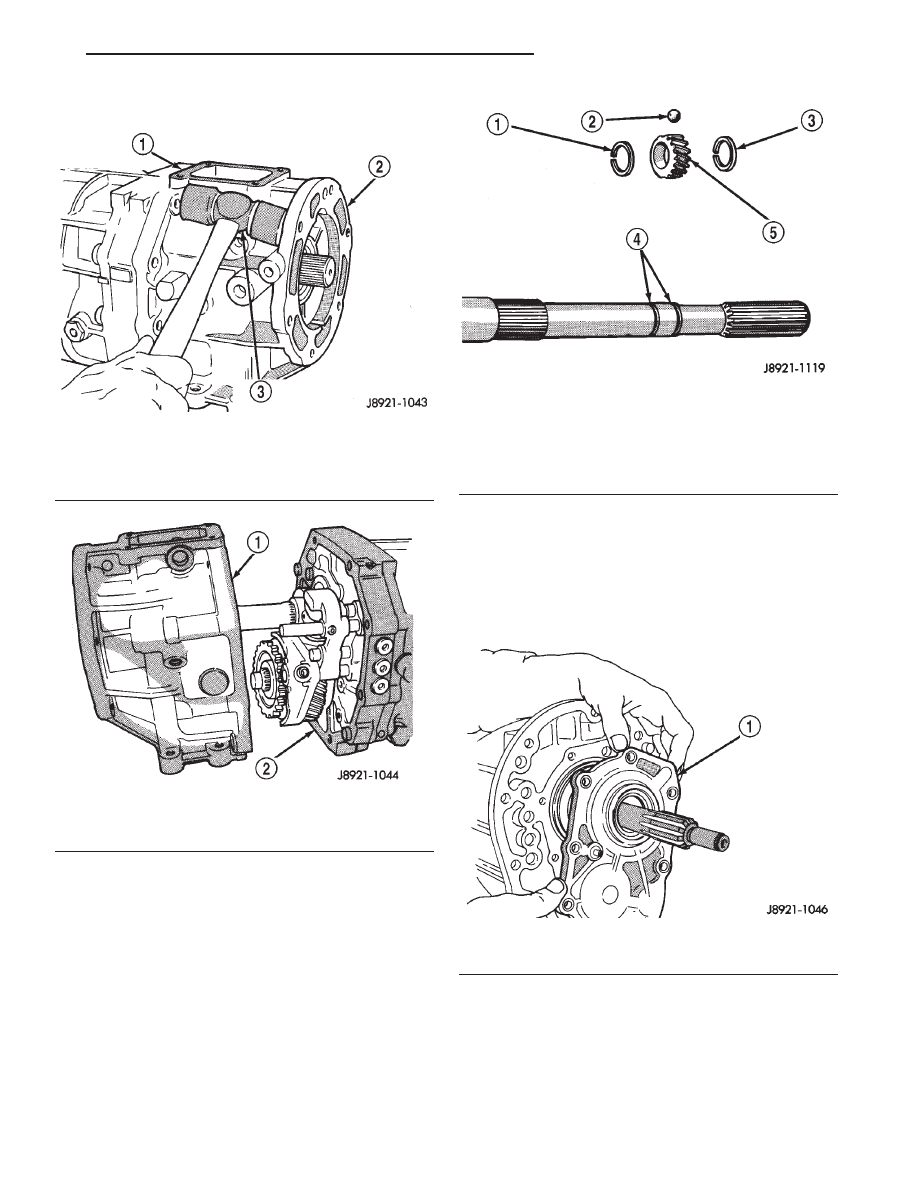

Fig. 25 Loosen Adapter/Extension Housing

1 – INTERMEDIATE PLATE
2 – ADAPTER HOUSING
3 – RUBBER FACED MALLET

Fig. 26 Remove Adapter/Extension Housing–Typical

1 – ADAPTER HOUSING
2 – INTERMEDIATE PLATE

Fig. 27 Speedometer Drive Gear Assembly

1 – SNAP RING
2 – LOCK BALL
3 – SNAP RING
4 – OUTPUT SHAFT GROOVES
5 – SPEEDOMETER GEAR

Fig. 28 Remove Front Bearing Retainer

1 – FRONT BEARING RETAINER
